Где делать розетку для вытяжки?

Планируя электропроводку на кухне, многие задаются вопросом – «Где делать розетку для вытяжки?», и это правильно, ведь если ошибиться с расположением, розетка может помешать установке кухонного гарнитура или оборудования, работе вытяжки, а кроме того, испортить висящими проводами интерьер кухни.

В этой статье я расскажу, где самое оптимальное место для размещения розетки под практически любую вытяжку, кроме того, опишу некоторые стандарты, варианты и особенности установки.

Разнообразие различных видов кухонных вытяжек и способов их установки, осложняет выбор места для розетки, особенно, если вы еще не подобрали точную конфигурацию кухонного гарнитура и саму вытяжку.

Эта информация будет интересна прежде всего тем, кто на этапе электромонтажа еще не знает какая точно будет у него кухня и хочет, чтоб розетка для вытяжки была универсальная подходила практически под любой воздухоочиститель.

Для большинства розеток в квартире, высоту установки розеток выбрать легко, достаточно пользоваться простоыми правилами, в случае с кухонной бытовой техникой это не работает.

Основные виды кухонных вытяжек

В настоящее время существует достаточно большое количество кухонных вытяжек различных типов: подвесные, встраиваемые, настенные, угловые и островные.

Как видите, кухонные вытяжки сильно различаются между собой как конструктивно, так и по способу монтажа, поэтому правильно разместить розетку, чтобы она подходила практически к любому варианту довольно непросто, но все же возможно.

Большая часть кухонных вытяжек, которые устанавливаются сейчас, либо связаны с навесным шкафом над варочной панелью (подвесные или встраиваемые модели), либо просто подвешиваются отдельно (настенные модели).

В первом случае (подвесные или встраиваемые кухонные вытяжки) удобнее всего расположить розетку в навесном шкафу или прямо над ним.

а во втором (настенная кухонная вытяжка), в кожухе воздуховода над вытяжкой.

Если же сделать электрическую розетку под вытяжку на высоте 110см (от столешницы кухонного гарнитура до центра розетки), она подойдет под оба этих варианта вытяжек, а так же под многие другие.

Почему розетку для вытяжки удобнее всего сделать на высоте 110см

Такая высота была установки не просто взята «с потолка», ниже я приведу расчеты, которые подтверждают её правильность.

В первую очередь, следует определится высоту установки вытяжки. На этот счет существует масса мнений, но мы будет отталкиваться от величин, рекомендуемых производителями кухонных вытяжек, именно такое расположение они считают оптимальным значением между эффективностью работы устройства и удобством пользования варочной панелью.

Для электрических плит или варочных поверхностей – 65см

Для газовых плит и варочных поверхностей – 75см

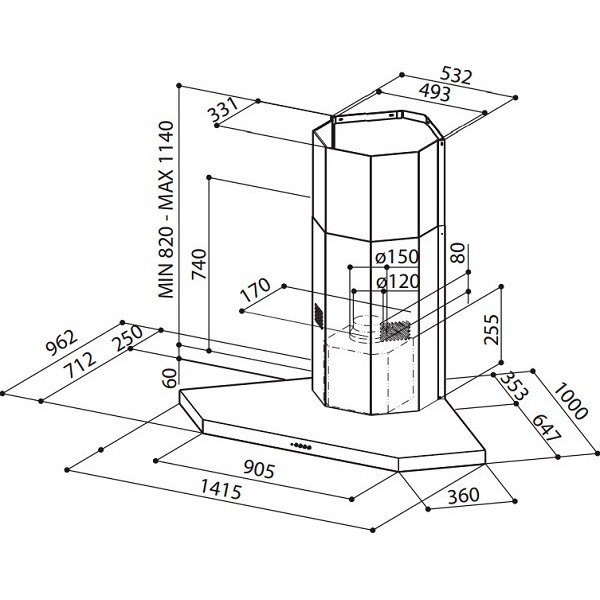

Высота же самих вытяжек может быть разной и в среднем составляет: 15-30см

При этом, путем несложных расчетов, получается:

75см (высота от столешницы до вытяжки) + 30см (размер самой высокой вытяжки) + 5см (запас на половину высоты розетки) = 110 см – это высота установки розетки от столешницы.

От пола высота будет другая, в среднем необходимо прибавить еще 80см (минимальная высота от пола до верха столешницы кухонного гарнитура), соответственно получается, высота розетки для вытяжки от пола – 190см.

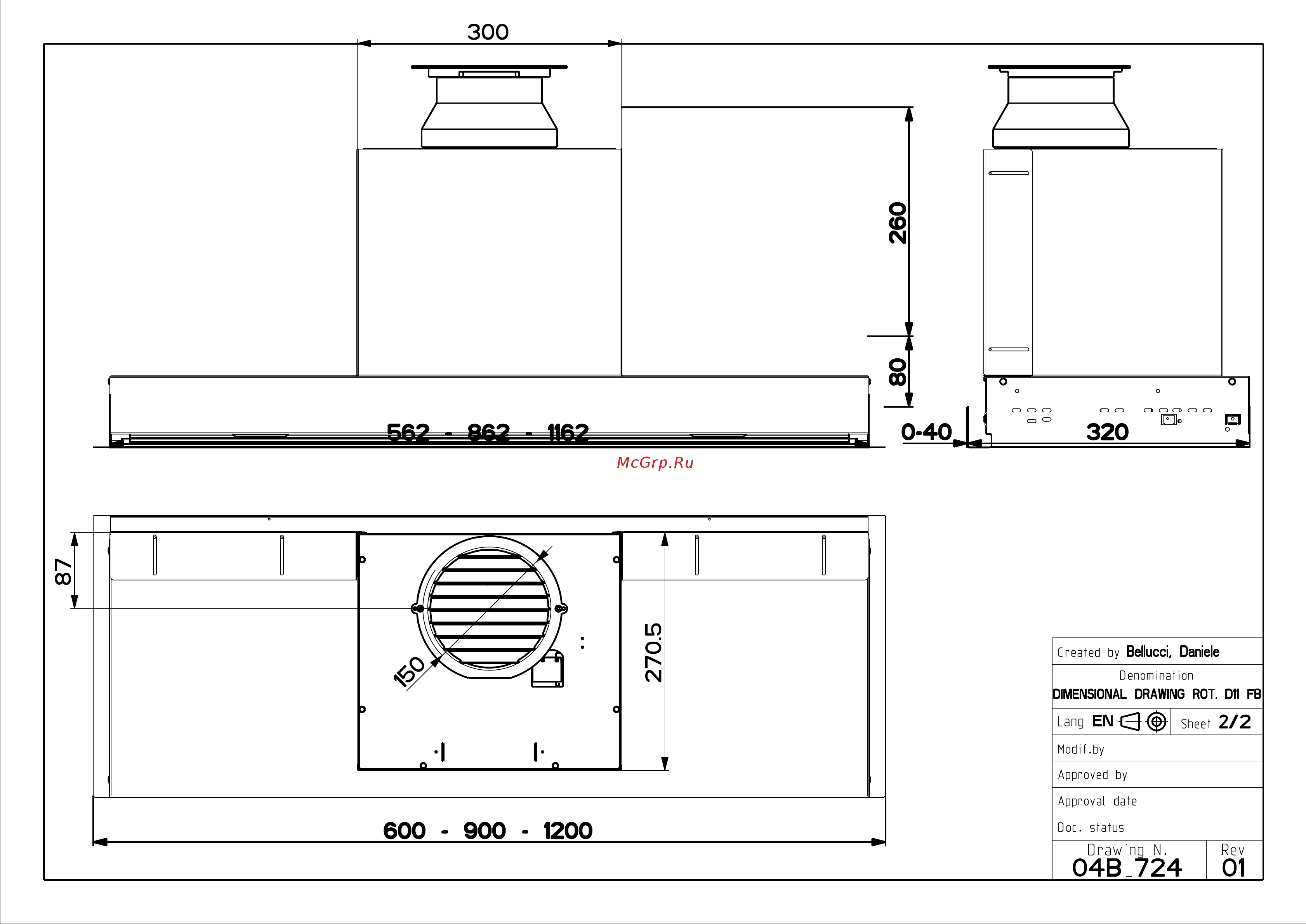

Ширина декоративного кожуха кухонной вытяжки, в зависимости от модели, может быть разной, поэтому лучше не рисковать и не смещать розетку с оси установки плиты или варочной поверхности – делать прямо по центру.

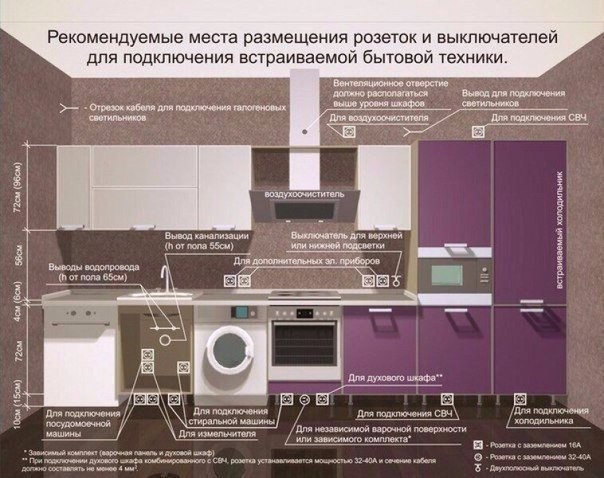

Для наглядности, давайте рассмотрим основные конфигурации кухонных гарнитуров и как вписывается розетка на высоте 110см от столешницы для вытяжки в них.

Мы взяли две крайние конфигурации габартиных размеров кухонных гарнитуров и, как видите, розетка для вытяжки вписывается в них прекрасно, даже если брать расчет высоту монтажа от пола – 190см.

Такая высота розетки подойдёт даже для популярных нынче наклонных вытяжек.

И хотя, расстояние до розетки вытяжки в 110см от столешницы или 190см от пола, подходит для большинства современных установок, на кухнях практически любых конфигураций, всё же вы должны понимать, что это универсальная высота и она не всегда может оказаться максимально удачной, именно для вас.

Поэтому, я рекомендую, еще на этапе электромонтажа, иметь точный проект вашей кухни с подобранным электрооборудованием. В таком случае, вы сможете максимально точно рассчитать наиболее удобное место для розетки, при этом, имейте в виду, что обычно, длина электрического шнура у кухонной вытяжки не более 80см в длину.

Если же вы знаете более универсальное место для розетки кухонной вытяжки, обязательно пишите в комментариях к статье, кроме того? оставляйте любые мнения, дополнения, вопросы или замечания по этой теме, буду рад ответить всем!

На какой высоте должна быть розетка для вытяжки?

Кухня – это одно из наиболее посещаемых помещений в доме. Чистоту и свежесть воздуха на кухне может обеспечить хорошая вытяжка. Сегодня производители данного оборудования предлагают огромный выбор моделей и конструкций, которые можно подобрать по различным критериям и параметрам.

Как известно, устанавливаются вытяжки вверху комнаты, и розетки к ним должны находиться неподалеку.

Именно такая розетка для вытяжки на кухне будет идеальным решением. Правильное расположение точек питания не всегда выглядит привлекательно, однако при правильном монтаже внешний вид будет не только аккуратным, но и малозаметным. В этом материале будут рассмотрены основные принципы и стандарты монтажа вытяжек и розеток к ним с учетом требований пользователя.

Когда на кухню покупают новую вытяжку, то для ее установки необходимо изначально учитывать многие нюансы, ведь от правильности монтажа зависит не только внешний вид, но также безопасность и эстетика готового помещения.

При выборе места для розетки достаточно часто возникает спорный вопрос, ведь из-за разнообразия моделей практически невозможно установить одну универсальную точку питания. В зависимости от модели принудительной вытяжки, подбирается и место для электрической розетки.

Виды электрических вытяжек (кухонных)

Сегодня производители радуют покупателей огромным выбором и ассортиментом вытяжек для кухни. Различие вытяжек может быть в способе крепления, мощности, размерам и другим показателям. В зависимости от модели подбирается и место установки розетки. Вытяжки на кухню делятся на такие виды:

Настенная;
Встраиваемая;
Подвесная;
Угловая;
Островная.

Настенные принудительные вытяжки устанавливают над плитой или варочной поверхностью. Главное условие при этом, высота розетки под вытяжку на кухне должна быть удобной и правильной. Такие модели крепятся не к самой стене, а на некотором удалении от нее. В зависимости от мощности электрического вентилятора эффективность прибора может быть разной.

Встраиваемые вытяжки устанавливают непосредственно в кухонную мебель, где она не только эффективно работает, но и имеет эстетическую привлекательность.

Подвесная вытяжка имеет плоскую форму, что позволяет устанавливать ее над рабочей поверхностью ниже подвесного шкафа. Сравнительно небольшие размеры прибора аккуратно вписываются в общий вид кухни.

Угловые конструкции вытяжек прекрасно подойдут для небольшой кухни, где из-за недостаточного количества площади используют наиболее выгодное расположение. В углу вытяжка не только хорошо работает, но также прекрасно вписывается в основной дизайн интерьера.

Островные вытяжки используют для монтажа на кухне больших размеров, где расположение плиты и рабочих поверхностей находятся в центре.
Исходя из перечня видов вытяжек, можно понять, что для каждого вида розетка будет находиться в своем определенном месте и этот факт важно учитывать изначально. Конечно, если постараться, то можно попробовать подходящее место для розеток к любой вытяжке, но обязательно придется учитывать параметры и особенности монтажа.

Иногда при установке розетки под вытяжку вы еще не знаете какой именно она будет, так как приобретение этого прибора только запланировано, а не выбрано. В такой ситуации нужно выбирать оптимальное место расположения, где делать розетку для вытяжки на кухне, которое сможет подойти для любого воздухоочистителя. Когда производится расчет, то нужно учитывать важный момент. В каждой вытяжке длина шнура подключения составляет 80 сантиметров. Зная такую величину нужно, чтобы расстояние от точки питания до самого прибора не была больше этой величины.

В настоящее время, несмотря на все изобилие предлагаемых моделей, особым спросом пользуются навесные и встраиваемые модели, которые имеют хорошие характеристики и сравнительно невысокую стоимость.

Встраиваемая или подвесная вытяжка располагается в конструкции шкафа или находится в непосредственной близости от него. В этом случае наиболее правильным и рациональным решением будет установить розетку внутри конструкции. Единственное что стоит учитывать такое расположение точки питания вынуждает делать в стенке шкафа отверстие, чтобы можно было добраться до розетки. Также в качестве варианта можно установить розетку над шкафом, где она не будет бросаться в глаза, тем не менее, со свободным доступом.

Если вытяжка подвесная, то в качестве прикрытия для розетки может выступать воздуховодный кожух. Розетка находящаяся сзади кожуха незаметна и к ней можно добраться, в случае необходимости.

Розетка, установленная на высоте 110 сантиметров от рабочей поверхности будет оптимальным решением как для встраиваемой, так и подвесной принудительной вытяжке.

Расположение розетки под вытяжку

Высота в 110 сантиметров устанавливается не с головы, есть определенные причины именно таких значений, далее вы узнаете, почему такое расстояние от рабочей поверхности считается оптимальным.

На высоту установки розетки влияет расположение вытяжки. Как указывают производители вытяжек, есть определенная высота, на которой устройство работает с максимальной эффективностью и удобством в применении во время приготовления пищи.

В зависимости от типа плиты высота расположения вытяжки может различаться. Электроплита или варочная поверхность требуют высоты расположения вытяжки – 65 сантиметров. Для газовой плиты расстояние до вытяжки должно быть не менее 75 сантиметров. Также стоит учитывать и высоту самих вытяжных устройств, высота которых варьирует от 15 до 30 сантиметров.

Исходя из этих параметров можно провести несложный подсчет в котором получится: высота от поверхности + размеры самой вытяжки и +/- 5см в итоге и выходит полноценных 110 сантиметров. Такие размеры являются оптимальными не только с точки зрения производителей оборудования, но и самих мастеров по установке электро коммуникаций. Для того чтобы рассчитать высоту расположения розетки относительно пола, к имеющемуся значению нужно добавить размер до рабочей поверхности или плиты.

В случае с навесной вытяжкой нужно при установке розетки учитывать размеры кожуха. Разные модификации и модели вытяжек могут иметь разные показатели, однако, чтобы лишний раз не подвергаться риску, лучше производить монтаж на одной оси с плитой или варочной поверхностью, при этом расположение ее будет в центре.

В качестве наглядного примера стоит рассмотреть расположение розетки на высоте 110 сантиметров от поверхности плиты для самой вытяжки.

Для проведения сравнения были взяты крайние параметры размеров кухонных гарнитуров разных производителей. Несмотря на разницу в параметрах мебели розетки идеально подходят для монтажа. Такие размеры являются общепринятыми и подходят для большинства случаев, однако все же могут быть и исключения. Высота в 110 сантиметров считается наиболее правильной, однако могут быть и свои коррективы.

Чтобы не столкнуться с проблемой уже после установки розетки, оптимальным решением будет проводить монтажные работы, используя в качестве пособия проект с расположением будущей мебели и самой вытяжки. Правильно составленный чертеж поможет облегчить ваш труд и выбрать наиболее подходящее место для установки.

Здесь представлен наиболее простой способ измерения и расположение розетки для вытяжки. Если вы знаете, где установить розетку для вытяжки, то напишите в комментарии, а мы постараемся более детально изучить ваше предложение.

Подключение кухонной вытяжки от розетки

Есть несколько способов подключения вытяжки к источнику питания, однако самым простым и в тоже время надежным считается вилка. Именно по этой причине все модели устройств оснащены вилками к розетке.

В большинстве случаев розетку для вытяжки устанавливают на некоторой высоте от поверхности навесного шкафа. Некоторым расстоянием может быть любая высота, начиная от 10 и заканчивая 30 сантиметрами. Каждый сам решает на какой отметке устанавливать розетку. Если в задумке преследуется скрытие розетки от внешних взглядов, то устанавливать ее нужно как можно ближе к верхней части шкафа, таким образом, даже под острым углом будет сложно ее заметить. Эстетику установки розетки каждый владелец дома выбирает сам, чтобы ему нравилось, и было удобно.

При монтаже розетки важно учитывать расположение гофровой части вытяжки. Не нужно, чтобы розетка находилась за самим гофрированным выводом, лучше ее установить с левой или правой стороны. Такая розетка для вытяжки на кухне не будет мешать для доступа к рабочей поверхности, и в любой момент можно будет отключить систему питания устройства.

Что касается навесных шкафов, то здесь также следует придерживаться определенных параметров. Дело в том, что каждый сам под себя устанавливает кухонную мебель, поэтому точки питания могут различаться своим расположением. Для определения идеального места установки, изначально стоит промерить размеры мебели, и места где она будет стоять, а исходя из полученных значений, поднимать или опускать точку электропитания.

Розеткам для вытяжки устанавливается исключительно для этого прибора, поэтому не стоит слишком выдумывать с удобным расположением.

Единственное что в данном случае приводит к недовольству – это то, что розетка находится достаточно высоко, но с другой стороны такое расположение позволяет скрыть ее от ваших глаз за гарнитуром.

Говоря о преимуществах такого расположения розетки достаточно много, ведь, во-первых, вы в любое время имеете доступ к системе питания устройства и при необходимости его всегда можно отключить. Также немаловажным является и то, что ни провод, ни саму розетку невозможно просто увидеть. В случае поломки оборудования будет легко отключить питание и снять прибор.

Как подключить вытяжку без розетки

Существуют также вытяжки, которые подключаются к электросети без использования розеток. В таких моделях провода выходят из конструкции и фиксируются с кабелем питания, после чего герметично и надежно фиксируются.

Произвести подключение вытяжки без розетки можно даже самостоятельно. Для подключения нужно взять две жилы кабеля электропроводки «фазный» и «нулевой», и к ним прикрепить провода прибора. Если в питающем шнуре вытяжки присутствует три провода «фаза», «ноль» и «заземление», тогда заземляющий провод также соединяется с заземляющим проводом электропроводки. Помните, провод заземления выполняется желто-зеленого цвета.

Места соединения прочно зафиксировать и обмотать изолирующей лентой. Чтобы достать провода из вилки вам не понадобится много знаний и умений, корпус разбирается (либо просто отрезается вилка), и провода подготавливаются к соединению.

Внимание! Перед разрезанием провода уточните в магазине, будут ли в данном случае сохранены гарантийные обязательства.

В розетке и вилке идет три провода:

Красный или белый – «фаза»;
Голубой или синий – «нулевой»;
Желто-зеленый — заземление.

Не имея проблем с распознаванием цвета запутаться, не получится.

Для соединения проводов можно использовать специальные винтовые клеммы или другие способы соединения проводов (пайка, опрессовка, самозажимные клеммы). Использовать скрутку проводов в чистом виде не стоит, так как такое соединение считается ненадежным. Также в качестве варианта можно использовать пайку, которая надежно соединить провода и предотвратит их повреждение, кроме того такое соединение будет мало заметным.

Подключение без розетки имеет, и некоторые недостатки и основным из них считается отсутствие возможности отключения одного прибора, чтобы обесточить его придется отключать питание всего дома или квартиры.

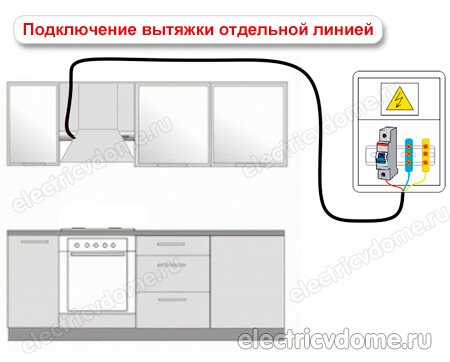

Подключение вытяжки отдельной линией

Еще одним вариантом подключения вытяжки считается использование отдельной линии от отдельного автомата в щитовой. Такой вариант подключения имеет много преимуществ, хотя также имеются и недостатки.

К плюсам такого подключения можно отнести возможность отключения питания в любой момент, провод намного проще скрыть, нежели розетку, нет дополнительных соединений, поэтому срок эксплуатации такого способа подключения долговечный.

Питающий провод заводится в вытяжку и подключается к соответствующим клеммам. Никаких дополнительных соединений и никаких розеток.

Здесь также следует обратить внимание на то, что для подключения питающего провода придется разбирать сам корпус, а следовательно необходимо заранее уточнять не нарушатся ли в таком случае гарантия. К тому же это не всем под силу

Говоря о минусах, стоит понимать, что для подключения прибора, таким образом, придется покупать провода, групповой автомат и вызывать мастера для установки всех составляющих. В соотношении работы и стоимости, владельцу придется выложить немалую копейку на выполнение таких работ.

Вытяжка на кухне очень важна, благодаря ей в помещении очищается воздух, и выводится дым и копоть. Правильно установленная розетка и расположенная в нужном месте сможет не испортить общий вид комнаты и дома.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Где делать розетку для вытяжки в кухне

Где разместить розетку для подключения вытяжки?

Где сделать розетку для вытяжки? Такой вопрос неизбежно становится перед каждым из нас сразу после покупки этого в общем-то нехитрого устройства.

Ведь зачастую провода от самой вытяжки не хватит довести до розетки, расположенной около пола, да и выгладить это будет не очень красиво. А иногда это чудо техники и вовсе не имеет провода с розеткой и как его подключать неизвестно.

Дабы решить этот вопрос мы предлагаем несколько вариантов его решения, а вы сможете выбрать, какой способ подходит конкретно вам.

Установка розетки для вытяжки

Конечно наиболее простым и распространенным способом является установка розетки. Но где разместить розетку для вытяжки спросите вы? Тем более так, чтоб это было удобно, красиво и желательно не очень хлопотно. Есть два возможных варианта.

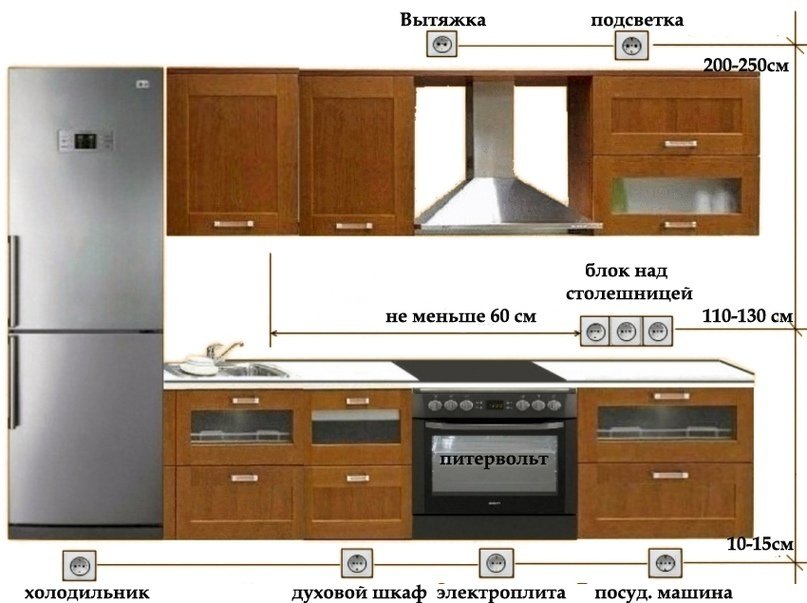

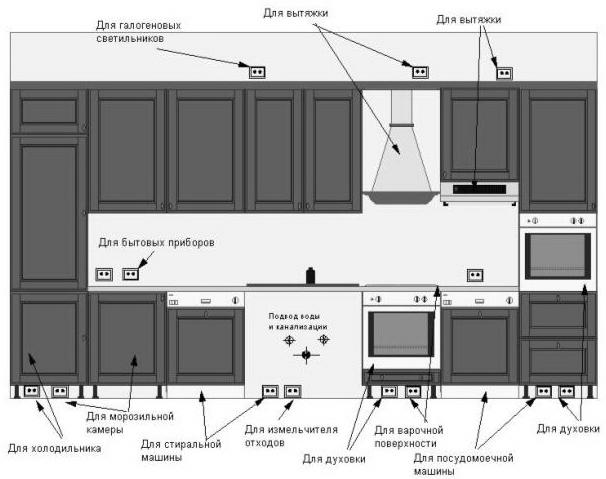

Правила размещения розеток на кухне

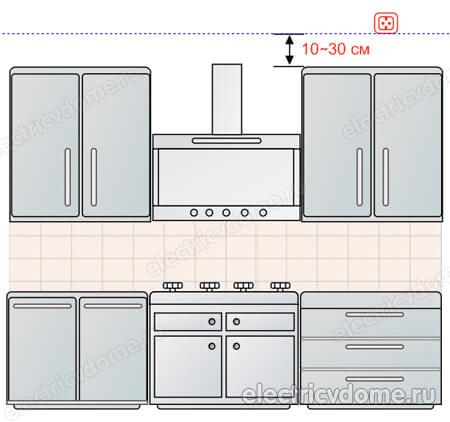

Размещение розетки под потолком

Наиболее распространенным вариантом подключения вытяжки является размещение розетки в непосредственной близости от вилки. То есть под потолком. Многих это сильно смущает, но в этом нет нечего страшного. Ведь нормы ПУЭ этого не запрещают.

Итак:

Обычно розетку размещают сразу над вытяжкой. Это позволяет визуально скрыть ее и обеспечить удобство ее использования. В некоторых случаях ее пытаются спрятать за воздуховод, но это не очень правильно. Ведь в этом случае пользоваться розеткой не очень удобно.
Если вы решили производить подключение своими руками (см. Розетка для вытяжки: как выбрать и установть своими руками), то мы опишем более детально весь процесс монтажа. Прежде всего вам необходимо определиться со способом монтажа розетки. Можно выбрать открытый способ монтажа, тогда вам не придётся бить отверстия перфоратором и штробить стены под проводку.
Можно выбрать более эстетически приятный скрытый способ. Но он потребует больших усилий. Иногда применяют смешанный способ. Это когда розетка размещена открытым способом, а проводка к ней проведена скрытым и наоборот. Но честно говоря наиболее правильным вариантом будет и розетку, и проводку сделать скрытым способом.

Скрытый способ установки розетки вытяжки под потолком

Обратите внимание! Если проводка будет монтироваться в деревянном доме или кухня у вас обшита сгораемыми материалами, то в этом случае правильнее с экономической и затратной точки зрения будет применять открытый способ монтажа проводки как на видео.

Если вы не собираетесь делать полномасштабный ремонт на кухне, то подключение вам следует выполнить от одной из стационарных розеток. Для этого следует выбрать наименее нагруженную и желательно со стационарным устройством. Идеальным вариантом может стать розетка для пьезоподжига газовой печи, чуть хуже вариант с розеткой холодильника.
В крайнем случае подключение можно выполнить от розеток в рабочей зоне, но только с ограничением нагрузки во время работы вытяжки. Но это касается только работы мощных приборов таких как электромясорубка (см. Мясорубку электрическую как выбрать правильно), кухонный комбайн, электрочайник и тому подобное. Совместная же работа вытяжки с миксером или другими маломощными приборами не приведет к нагреву проводки.
Итак, мы определились где рaзмещaть розетку для вытяжки и откуда ее запитывать. Теперь прокладываем проводку. Если мы используем скрытый способ, то делаем штробы (см. Выполняем штробление стен под проводку своими руками) и прокладываем провод.
Если же используется открытая проводка, то для защиты провода от механических повреждений следует применять пластиковую гофру. Специальные крепления под гофру позволят вам аккуратно уложить провод по стене.

Размещение розетки внутри мебели

Иногда ответ на вопрос где расположить розетку для вытяжки находит неожиданные ответы. Дабы скрыть ее от посторонних глаз розетку прячут в одном из кухонных шкафов. Туда же заводят вилку от вытяжки.

Розетка под вытяжку внутри мебели

Итак:

Скажем откровенно это не самый лучший вариант. Ведь пользоваться такой розеткой не очень удобно. Кроме того, она создает определенные риски в плане пожарной безопасности. Ведь мебель деревянная и в случае нагрева или короткого замыкания в розетке или на проводе это может привести к пожару. Хотя и эти неудобства можно нивелировать правильным монтажом. Прежде всего это касается розетки. Которую согласно норм ПУЭ следует устанавливать на несгораемую основу. В большинстве случаев для этого применяется обычный лист жестянки. Он должен выступать за пределы розетки не менее чем на 10 мм со всех сторон.
Проводку в этом случае мы можем проложить только открытым способом. Причем прокладывать нам ее придётся так же по сгораемым поверхностям. Поэтому для защиты провода от механических повреждений и защиты мебели от возгорания следует применять металлическую гофру.
При этом сам провод следует проложить таким образом, дабы исключить возможность скопления в гофре влаги. Ведь кухня — это достаточно влажное помещение и влага может появится от простого образования росы.

Подключение вытяжки без розеток

Но возможны варианты подключения вытяжки и вовсе без розетки. Это имеет свои минусы. Причем иногда достаточно существенные. Но такой способ подключения так же имеет право на существование.

Подключение вытяжки от клеммника

Если вы не хотите думать где рaзместить розетку для вытяжки, то использование клеммника может вам помочь. Вместо розетки мы устанавливаем на стене около вытяжки небольшой закреплённый на стене клеммник. И от него запитываем вытяжку.

На фото продемонстрировано подключение вытяжки от клеммника

На первый взгляд все выглядит очень просто. Но сразу обратим ваше внимание на многочисленные недостатки этого способа. Одним из главных из них является невозможность снять напряжение с вытяжки. Это может потребоваться, например, для того, чтоб ее помыть.
Кроме того, при возникновении аварийной ситуации вам придется обестачивать всю группу кухни. И даже зная, что причина в вытяжке, ваша жена вряд ли сможет включить группу освещения пока вы, не отключите провода на клеммнике.
С другой стороны, отсутствие зажимных контактов положительно сказывается на долговечности работы и снижает риски нагрева.
Инструкция по подключению вытяжки от клеммника практически нечем не отличается от подключения розетки. Только вместо розетки подключаем клеммник, снимаем вилку с вытяжки и подключаем провод к соответствующим контактам.

Обратите внимание! Для данного типа подключения лучше выбирать клеммники имеющие крышку для скрытия находящихся под напряжением частей. В идеальном варианте можно найти клеммники с полностью закрытыми токоведущими частями.

Подключение вытяжки от отдельного автомата

Если вы так и не решились где размещать розетку для вытяжки, то последним возможным вариантом является ее подключение от отдельного автомата, установленного в квартирном групповом щитке.

Подключение вытяжки от отдельного автомата

Итак:

Данный способ имеет множество достоинств. Во-первых, вытяжка имеет собственный автоматический выключатель, который можно подобрать и прогрузить в соответствии с ее номинальной мощностью.
Кроме того, этот вариант полностью исключает наличие дополнительных коммутационных аппаратов и соединений в схеме. Ведь в этом случае провод от автомата мы можем подключить непосредственно к клеммам внутри вытяжки.
Но есть и одно большое, но – это цена. Установка отдельного автомата для такого маломощного потребителя, да еще и прокладка для него отдельного провода — это полное несоответствие значению этого электроприбора.
А если суда добавить еще и сложность работ по монтажу скрытой проводке для подключения. То это подключение и все становится «золотым». Поэтому выбирать этот способ мы можем посоветовать только если у вас действительно не смущает финансовая сторона вопроса и трудности, связанные с монтажом.
В остальном же процесс монтажа не отличается от обычной прокладки группового провода. Только в этом случае нам нет необходимости заводить кабель в распределительные коробки. А можно прямиком его завести в вытяжку.
Подключение в вытяжке следует производить к тем клеммам к которым подключен провод к розетке. Провод розетки предварительно следует выцепить.

Вывод

Как видите существует много вариантов где рaсположить розетку для вытяжки и, как и вовсе обойтись без нее. Какой из них выбрать решать вам. Но наиболее распространённым является размещение розетки под потолком. И не надо боятся непривычности данного размещения. В этом нет нечего опасного или запрещенного.

Где установить розетку для вытяжки на кухне?

Вытяжка стала практически необходимой принадлежностью по-современному устроенной кухни. Поэтому при каждом новом обустройстве кухни, возникает мысль: где делать сетевую точку для вытяжки? Ведь новая модель может располагаться на другой высоте, иметь разную длину шнура. Старое расположение розеток на кухне может не совпадать с размещением нового кухонного гарнитура, и прежние места подключений просто окажутся неактуальными.

Нужна ли розетка?

Так как вытяжка – один из тех электроприборов, которые не просто находятся на постоянном месте, а монтируются там надолго. Некоторые пользователи (да и электрики) выбирают схему подключения без розеточного соединения напрямую к проводке при посредстве клеммников. Мы не рекомендуем этот вариант, так как он более опасен, менее удобен, если потребуется снять вытяжку, например, для ремонта.

Конечно, можно подключать напрямую в щиток через отдельный автомат, но технически это сложнее и в итоге значительно дороже финансово.

Чем выше, тем практичнее

Так, как у многих современных моделей вытяжных кухонных устройств шнур имеет длину около 80 см, то чтобы обойтись без удлинителей, розетку придется расположить относительно высоко. Пусть это не смущает – нормативами Правил устройства электрических установок такое расположение не запрещено, а в определенных случаях даже выгодно. Высоко расположенная розетка вряд ли попадется на глаза маленькому ребенку или будет случайно залита, или повреждена иначе.

Где и как установить: возможные варианты?

Устанавливая электрические розетки, необходимо разметить места монтажа приборов и учесть длину шнура.

Модели таких приборов, их расположение значительно отличаются, как, например, в разделе на странице. Там можно подобрать любой актуальный вариант. Некоторые изначально рассчитаны на настенный или потолочный вариант монтажа, другие — для встраивания в кухонную мебель. Уже из этого ясно, что и выбирать место для подключения придется по-разному.

В случае если планируется установка встроенной вытяжки, то установить её наверняка лучше внутри того же шкафа, в котором техника расположена.

Для обычной подвесной кухонной вытяжки над плитой, где при готовке постоянно поднимаются испарения и дым. Розетку лучше смонтировать либо внутри ближайшего шкафа, либо модель с защитной поворотной крышечкой и установить на стене. При актуальной тенденции отделывать зону готовки кафельным или стеклянным фартуком наметить место для розетки желательно до того, как фартук будет установлен.

А вот помещать точку питания за корпусом вытяжки или, например, духового шкафа, не рекомендуется. Это очень усложнит доступ в случае, если возникнет необходимость ремонта или срочного обесточивания. Лучше поставить ее над самой вытяжкой, так розетка и провод будут менее заметны снизу, при необходимости их будет несложно осмотреть или отремонтировать.

При монтаже иногда используется скрытая проводка к розетке. Помните, что самостоятельное подключение вытяжной системы, в доме с деревянными стенами — делать не рекомендуется! Пожарная безопасность важнее эстетических достоинств.

В любом из этих случаев, прежде чем разместить розетки для кухонного оборудования, позаботьтесь о электрической безопасности. Разделив наиболее энергоемкие приборы на группы, проведите для каждой группы свою силовую линию с подключением в щитке на отдельные автоматы и обеспечьте заземление.

где делать (высота), подключить электричество

Как и любое другое электрооборудование — кухонная вытяжка требует подключения к электросети.

Если розетка в подходящем месте уже имеется — вопрос отпадает. Если ее нет, и нужно сделать — то необходимо знать определенные правила установки. Ниже мы разберемся, куда ее можно устанавливать.

Сразу оговоримся: в идеале решать вопрос с созданием точки питания нужно тогда, когда место под плиту и вытяжку уже точно определено, выбрана (а в идеале куплена и установлена) кухонная мебель, а также выбрана точная модель вытяжки.

Какая розетка подойдет для кухонной вытяжки: правила выбора

Поскольку условия на кухне не такие «спокойные», как в спальне или гостиной, выбирать саму розетку и ее расположение нужно с учетом нескольких нюансов.

Основной параметр — степень защиты. Она классифицируется по международной таблице IP. Каждое изделие имеет определенную степень защиты, которая рассчитана на работу в определенных условиях.

Код IP включает 2 цифры. Первая — указывает на размер частиц, которые может пропустить изделие. Вторая — указывает, от чего защищена розетка.

Коды расшифровываются так:

Диаметр пропускаемых частиц	Уровень защиты
0: не имеет защиты	0: не имеет защиты
1: более 50 мм	1: защищена от капель, которые падают сверху
2: 12-50 мм	2: защищена от капель, которые попадают под углом до 15º
3: 2. 5-12 мм	3: защищена от капель, попадающих под углом 15-60º
4: 1-2.5 мм	4: защищена от брызг
5: частично защищена от проникновения пыли	5: защищена от струи воды
6: полностью защищена от проникновения пыли	6: защищена от сильной струи воды
	7: защищена от кратковременного попадания в воду
	8: защищена от полного и длительного попадания в воду

Считается, что для кухни подходят розетки, имеющие степень защиты от IP62 и больше.

Помимо степени защиты стоит обращать внимание на такие нюансы:

Материал. Слишком дешевые изделия делают из низкокачественного пластика. Такой материал быстрее изнашивается и легче плавится (актуально, если розетка будет располагаться близко к кухонной плите).
Качество сборки. В обязательном порядке изделие должно быть собрано качественно, надежно, без люфтов и шатаний. В противном случае внутрь может набиться пыль, жир и копоть от плиты, или попасть влага.
Наличие «шторок», которые не позволяют попадать в розетку чему-либо, кроме вилки. Для кухни — практически незаменимая функция.
Внешний вид. Дизайн розеток для кухни не является основным критерием. Однако если вы планируете оформить кухню в определенном стиле — на внешний вид розетки тоже стоит обращать внимание: чтобы он не выбивался из общего фона. Как вариант — точку электропитания можно спрятать в шкаф.

Как выбирать розетку? (видео)

Выбираем место для розетки под вытяжку: правила и стандарты

Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Главные правила, по которым выбирается место для розеток под вытяжку:

Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
В обязательном порядке должно быть заземление, сила тока — от 15А.
Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).

Правила прокладки проводки по кухне (видео)

Высота розетки для вытяжки: на какой делать?

Рекомендуемая высота установки — 180-200 сантиметров от пола, или 100-110 сантиметров выше стола (плиты).

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Hвп + Hв + 5, где:

Где делать розетку для «обычной» вытяжки (не встроенной)?

Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.

Причина в том, что устройства разных видов имеют свои особенности подключения:

Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

Розетка должна устанавливаться на несгораемое основание.
«Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.

Подключение встроенной вытяжки к сети (видео)

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

Присоединить к проводам вилку, и подключить в розетку обычным способом.
Присоединить через клеммники Wago (Ваго).
Присоединить через клеммную колодку.

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

как подключить вытяжку на кухне к электричеству

Вытяжка – незаменимая вещь и устройство на каждой кухне, ведь приготовления еды, процесс творческий и всеобъемлющий, а лишние запахи или пар не должны становиться помехой на пути к созданию настоящих кулинарных шедевров. Планировка дома, включая вентиляционные ходы и проведенную электрическую сеть, далеко не всегда предусматривает доступ к очистительным системам на кухне.

Правильная работа вытяжки напрямую зависит от грамотно установленной розетки

Дополнительное вытяжное устройство для всасывания задымленного воздуха или пара в обязательном порядке подключается к электрическому питанию, поэтому при монтаже вытяжек важно понимать, куда и как подключить устройство. Грамотно установленная розетка для вытяжки гарантирует безопасность и эффективность в работе системы на длительный срок. Использовать готовый разъем или полностью перестраивать электрическую сеть – выбор зависит от ваших потребностей и возможностей конструкции дома.

Выбор места под будущую розетку

Первоначальным вопросом, к которому вам следует подойти со всей серьезностью и ответственностью, где делать розетку для вытяжки и как ее обеспечить нужной защитой? Выбор розетки и ее установка производится до начала основных работ с вытяжной системой. Вы можете определиться с типом вентилятора, но подождать с его монтажом.

Для удобства, рекомендуется «на глаз» определить центр, где вы планируете поместить устройство (присмотреться до подключения), затем от условной точки отступите двадцать сантиметров по горизонтальной линии, зафиксируйте примерное расположение будущей независимой розетки. Оптимальная высота для подключения вытяжки два полных метра, если это позволяет размер кухни и расположение потолков. Сведя два параметра воедино, вы получите примерный диапазон, в пределах которого установка розетки наиболее удачная и верная согласно строительным нормам.

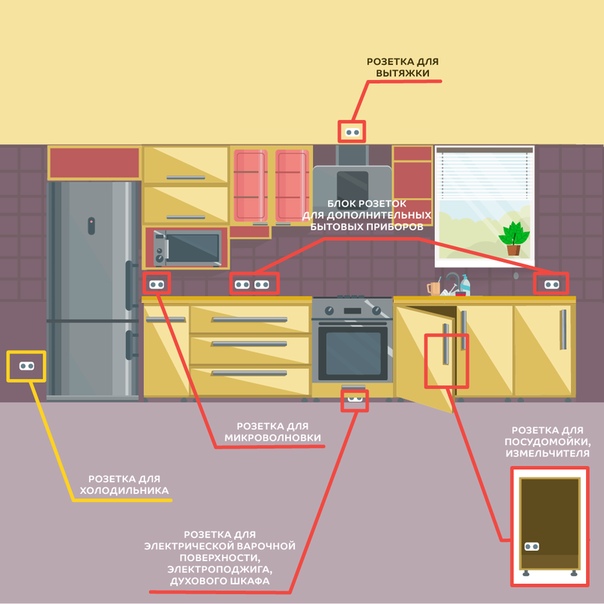

Условная схема расположения розеток на кухне

Погрешности в подобном деле не так страшны, недостатки после всех монтажных работ прикрываются декоративными панелями или элементами под натуральные материалы (дерево, керамика, мрамор). Розетку под вытяжку оснащают всевозможной защитой, так как вентилятор будет подключен к электрической сети круглосуточно. К новому разъему должен оставаться открытый свободный доступ, поэтому загромождать его мебелью или кухонными шкафами нежелательно.

Особенности установки розеток под разные типы вытяжек

На сегодняшний день на выбор покупателя предоставлены различные очистительные системы, вентиляторы или вытяжки. Они отличаются по комплектации, внешнему виду, способу монтажа и подключения. Настенные, внешне напоминающие вертикальные зонты, подвесные и прочие – каждой вытяжке нуждается в системе бесперебойного питания (электрическая сеть).

Расположение розетки определяется исходя из размещения основной конструкции очистительной системы. Подавляющее большинство современных вытяжек устанавливаются в навесном шкафчике над плитами или монтируются автономно (без дополнительных деталей). При наличии шкафчика, розетка без труда оснащается внутри его короба, так – разъем доступен для работы и не нуждается в дополнительном декорировании. В автономных системах принято располагать розетки и кабели за кожухом вытяжки.

Если вы приняли решение по поводу вида и типа очистительной системы, заблаговременно побеспокойтесь о безопасном и качественном подключении устройства к электрической сети.

Выбор розетки под вытяжку

Казалось бы, чем розетка под вытяжку отличается от простого универсального разъема электропитания? В хозяйственных и строительных магазинах, вы без труда найдете множество розеток, различных по цене и функциям. Так, чем же руководствоваться в собственном выборе?

Показателем надежности розетки смело можно считать:

репутация производителя;
материал, из которого изготовлен корпус розетки;
соединение деталей без зазоров и трещин;
соединительные детали блока;
внутренне расположение контактов.

При выборе розетки необходимо обратить внимание на ее производителя

В первую очередь обратите свое внимание на производителя, популярные модели розеток отвечают заданному в рекламе стандарту. Компании, производящие некачественный товар, быстро исчезают из подобного рынка. Второе, что вас должно интересовать – это материал, из которого сделанный товар. Дешевая пластмасса в процессе эксплуатации искрится, плавится и может привести к возгоранию в пределах кухни.

Нелишним будет надавить на конструкцию розетки, все ее элементы обязаны держать цельную структуру. Наличие керамического блока, внутри которого располагается контактная группа, свидетельствует о надежности розетки даже после длительного срока службы. Для распорных лепестков, фиксаторов основной конструкции, существует единственное условие – жесткая вытянутая форма.

Напоследок, протестируйте контактную группу, чем глубже она будет расположена (скрыта под корпусом), тем больше гарантий корректной работы розетки. Открытая группа может показать хорошую работу, но создавать опасность для конструкции и кухни в целом.

Такие несущественные мелочи, как обыкновенные розетки для любой вытяжки, на деле — в силах обеспечить вентиляторы и прочую бытовую технику бесперебойной длительной работой. Внешний вид разъема имеет значение для тех владельцев жилища, кто привык соблюдать единый кухонный стиль, пусть даже в деталях. После выбора розетки, показатель мощности вытяжки сочетается с выдержкой кабеля, соединительной частью между системой очистки и источником электропитания, иначе перегрузка сети неизбежна и опасна последствиями (возгорание, короткое замыкание).

Порой из соображений экономии (портить ремонт нет желания) новую розетку не делают, а шлейфом подключаются к старой. В таких случаях, лучше всего обойтись без ответвлений в системе и сделать один единый разъем для вытяжных устройств, доступа к которым другим приборам не будет. Кабельные каналы подбираются под внешний вид кухни, при желании его можно замаскировать, как искусственное дерево или мрамор (короб станет отличным дополнением к мебели).

Способы соединения проводки для создания розетки под вытяжку

В домах с давно вмонтированной проводкой, провести новую розетку проблематично. Штробить стены при готовом ремонте не выйдет, а длинные провода портят общий вид кухни? Оснащайте новую проводку (проведенную методом шлейфа) специальными декоративными коробами или каналами для кабеля. В помощники при нелегкой задаче пригодятся клеммники, с помощью которых делаются ответвления от существующих розеток. Альтернативные способы: пайка или сварка, займут больше времени, но принесут тот же результат. Штепсельные разъемы обеспечат вход для вытяжки и не повлияют на работу всех кухонных устройств.

Проявив сноровку и необычный подход к сложным задачам, вы сумеете подключить (произвести) вытяжные системы в любом удобном для вас порядке за считаные часы с помощью профессионалов или самостоятельно.

Без хорошей очистительной системы не обойдется ни частный дом, ни квартира. Кухни подвержены образованию масляного пара, копоти, что непременно испортит потолки и стены. Предусмотрительные хозяйки по достоинству оценили все преимущества вытяжек, поэтому подобные нюансы, как обустройство розетки не должны стать на пути к осуществлению верной цели. Разъемы, короба и каналы под дизайн вашей кухни – скроют любые недостатки. К тому же, устойчивость к повышенным температурам всей конструкций станет гарантией безопасности вашей семьи.

расположение, схемы и особенности конструкций

Кухня в каждом доме является местом испарений различной природы. Для того чтобы свести к минимуму их последствия, принято устанавливать вытяжку, которая и помогает своевременно отвести излишние пары жира, масла, воды и других продуктов готовки. Но само устройство необходимо правильно установить и подключить. И оттого, где и как установлена розетка для вытяжки, зависит не только безопасная её эксплуатация, но и эстетичный вид.

Показать всё

Выбор розетки

В отличие от других комнат жилого помещения, кухня является местом повышенной влажности, что выдвигает особые требования к устанавливаемым розеткам. Поэтому выбирать розетку под вытяжку необходимо по ряду параметров, основным из которых является степень защиты.

Классификация производится по международным стандартам IP, согласно которым изделия делятся на классы в зависимости от условий, где они будут применяться. Обозначение включает в себя две цифры: первая показывает, какое количество частиц может пропустить розетка, вторая — от каких факторов она защищена.

Идеальным вариантом для использования на кухне являются розетки, обозначенные IP62. Но стоит обращать внимание и на другие характеристики:

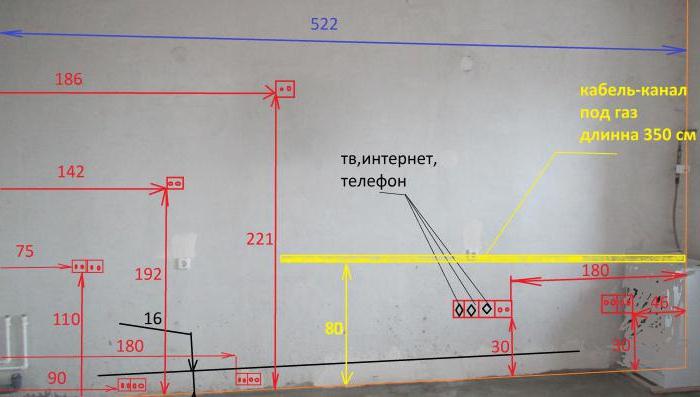

Расположение розеток на кухне

Правильное месторасположение

Грамотно выбрать розетку — это только часть дела. Другая же половина состоит в правильном её расположении и подключении. И для этого существуют свои нормы и стандарты, которые необходимо соблюдать не только для безопасности, но и для удобства при последующем использовании. Исходя из этого устанавливается розетка для вытяжки на кухне с соблюдением правил:

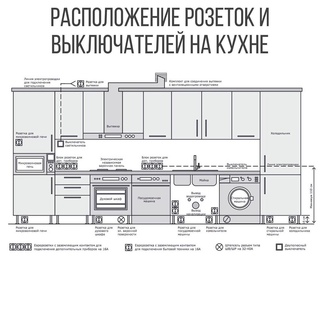

Расположение розеток и выключателей на кухне. Дизайн электрики кухни. Розетки на кухне.. Видеоурок.

Высота установки

Какой должна быть высота розетки для вытяжки на кухне, строгих предписаний нет. Но рекомендуется располагать её на расстоянии от пола на 180−200 см, учитывая удобство и практичность. Если замеры проводить от столешницы или плиты, то это будет 100−110 см.

Хотя предпочтительнее рассчитать высоту исходя из конкретной ситуации. Для этого складывают высоту от плиты или столешницы, высоту вытяжки и половину высоты розетки. Именно такое расположение будет наиболее благоприятным, чтобы точка всегда была на виду, при этом не подвергалась воздействию испарений и температуры от поверхности плиты.

Однако, предпочтительнее предварительно определиться с тем устройством, которое будет использоваться. Дело в том, что у разных моделей или видов вытяжек может сильно отличаться само подключение. Так, выделяют четыре вида вытяжек:

1. Встраиваемая или встроенная — устанавливается в шкафу. В таком случае и розетку лучше расположить внутри шкафа.
2. Подвесная — устанавливается или под шкафчиком, или просто навешивается при его отсутствии. Где делать розетку для вытяжки в этом случае, зависит от ситуации: если шкафчик присутствует, то можно установить её внутри.
3. Потолочная или островная — крепится непосредственно к потолку. В этом варианте, где сделать розетку для вытяжки, решает сам владелец или мастер. Можно запитать её напрямую от линии, а можно сделать точку прямо под потолком. В любом случае это не нарушит какие-либо правила.
4. Наклонная, Т-образная, каминная, угловая — все они включены в одну группу и устанавливаются в зависимости от назначения. Здесь расположить розетку для вытяжки лучше в непосредственной близости от места установки.

Как ПРАВИЛЬНО расположить розетки и выключатели на КУХНЕ! Все о Мебели. Часть 2.

Встроенная система

Отдельное внимание стоит уделить встроенной системе. Здесь имеет большое значение, где должна быть розетка для вытяжки такого типа. А также важно, чтобы были соблюдены все нормы безопасности.

Как уже понятно, встраиваются такие виды вытяжек непосредственно в шкаф. Но сложность расположения розетки заключается в том, что мебель может иметь совершенно различную и непредсказуемую конструкцию. И именно поэтому планировать расположение точки придётся только тогда, когда уже будет наверняка известно устройство и дизайн.

Приступать к монтажу в данной ситуации придётся после установки мебели. И здесь важно соблюсти все правила ПУЭ:

1. Устанавливать точку необходимо строго на несгораемую поверхность. Поэтому может понадобиться некоторая модернизация.
2. Подводка от основной электролинии должна быть упакована в стальную гофрированную трубку.

Когда нет вилки

Большинство моделей вытяжек оснащаются вилкой для подключения к сети. Но может встретиться вариант, когда вилка не предусмотрена проектом. В таких случаях можно поступить двумя способами:

Второй вариант хоть и допускается, но считается не очень надёжным. Помимо этого, когда необходимо снять вытяжку, то клеммное соединение значительно сложнее будет отсоединить. Для монтажа оно также не очень удобно.

Прокладывают кабель стандартно, в соответствии с правилами и нормативами. Рекомендуется отдельно для вытяжки создать свою отдельную линию, но при невозможности такого варианта допускается и совместное подключение. Однако тогда показатели линии должны быть другими.

Сами или у дизайнера!

Большое количество бытовых приборов используемых на кухне требует увеличение количества электрических розеток. При идеальном варианте расположения кухонных розеток, для каждого используемого бытового прибора необходимо запланировать свою отдельную розетку. Если нет такой возможности, то определить нужное количество кухонных розеток можно основываясь на следующие правила.

Правила установки кухонных розеток

1.Кухонные розетки за рабочими столами кухни устанавливайте на высоте 10 см, от чистового пола измеряя по верху розетки.

2.Кухонные розетки для встраиваемой техники можно установить за стенками соседних тумбочек. Но при этом нужно понимать, что придется выпиливать задние стенки этих тумбочек. Высота установки розеток должна быть 30-60 см.

3.Соединительный провод от бытового прибора до розетки не должна превышать 150 см.

4.Возможна установка кухонных розеток внутри кухонной тумбы с мойкой. Притакой установки кухонной розетки ее степень влагозащиты должна быть IP44.

5.Установка розетки для вытяжки нужно произвести на высоте 50-60 мм от верха кухонных шкафов. При этом необходимо учитывать, чтобы розетку не закрыл вентиляционный воздуховод от вытяжки до вентиляционного отверстия кухни. Растояние от середины вытяжки до розетки должно быть более 20 см, опять таки для того чтобы не попасть за воздуховод.

6.Установка розеток для мелких бытовых приборов производятся на кухонном фартуке, на высоте 1-1,4 метра от пола (над рабочей поверхности столешницы)

7.Розетки для встроенного в мебель освещения устанавливаются над навесными шкафами. Тем самым вы сделаете их невидимыми.

Запреты при установке кухонных розеток

1.Запрещается устанавливать кухонные розетки за корпусами встраиваемой бытовой техники и за выдвижными ящиками;

Розетка и подводка для посудомойки

6. Электророзетку для посудомоечной машины располагайте, также как и розетку для плиты, за правым или левым рабочими столами по отношению к посудомоечной машине. Подвод воды и розетку для посудомоечной машины желательно разнести по разные стороны. Это увеличит электробезопасность кухни. 7.Подвод трубопровода к кухонной мойке запланируйте на высоте 40-50 см. от пола. По оси размещения смесителя мойки. 8.Подвод воды,канализационный слив и размещение электрической розетки для посудомоечной машины запланируйте по аналогии с посудомойкой. Розетки над рабочим столом 9.Запланируйте один или лучше два блока розеток на поверхности фартука кухни. Фартук кухни-это пространство между поверхностью рабочего стола и навесными полками. Планируйте размещение блоков розеток только над рабочими столами (не размещайте розетки над плитой и мойкой). Высота размещения розеточных блоков-110-115 см от пола. Для кухонной мебели с подсветкой запланируйте розетку для подсветки рядом с розеткой для вытяжки.

Розетка для телевизора

10. И последнее. Не забывайте запланировать розетки на противоположенной стене от кухонного гарнитура, а также электрическую розетку и вывод телевизионной антенны для телевизора. А теперь подробно разберем размещение розеток с привязкой к кухонной мебели, согласно схеме расстановки мебели. расположения розеток представлена ниже. В этой схеме собраны разнообразные виды укомплектования кухни бытовой техникой. Эта схема является примером и не может служить законом для размещения розеток на кухне. Но, на мой взгляд, это не плохая монтажная схема размещения кухонных розеток при которой все розетки для стационарных бытовых приборов (холодильник, электроплита, посудомойка) не «видимы для глаз».

Конечно наиболее простым и распространенным способом является . Но где разместить розетку для вытяжки спросите вы? Тем более так, чтоб это было удобно, красиво и желательно не очень хлопотно. Есть два возможных варианта.

Размещение розетки под потолком

Итак:

Обычно розетку размещают сразу над вытяжкой. Это позволяет визуально скрыть ее и обеспечить удобство ее использования. В некоторых случаях ее пытаются спрятать за воздуховод, но это не очень правильно. Ведь в этом случае пользоваться розеткой не очень удобно.
Если вы решили производить подключение своими руками (см. ), то мы опишем более детально весь процесс монтажа. Прежде всего вам необходимо определиться со способом монтажа розетки. Можно выбрать открытый способ монтажа, тогда вам не придётся бить отверстия перфоратором и штробить стены под проводку.
Можно выбрать более эстетически приятный скрытый способ. Но он потребует больших усилий. Иногда применяют смешанный способ. Это когда розетка размещена открытым способом, а проводка к ней проведена скрытым и наоборот. Но честно говоря наиболее правильным вариантом будет и розетку, и проводку сделать скрытым способом.

Обратите внимание! Если проводка будет монтироваться в деревянном доме или кухня у вас обшита сгораемыми материалами, то в этом случае правильнее с экономической и затратной точки зрения будет применять открытый способ монтажа проводки как на видео.

Если вы не собираетесь делать полномасштабный ремонт на кухне, то подключение вам следует выполнить от одной из стационарных розеток. Для этого следует выбрать наименее нагруженную и желательно со стационарным устройством. Идеальным вариантом может стать розетка для пьезоподжига газовой печи, чуть хуже вариант с розеткой холодильника.
В крайнем случае подключение можно выполнить от розеток в рабочей зоне, но только с ограничением нагрузки во время работы вытяжки. Но это касается только работы мощных приборов таких как электромясорубка (см. ), кухонный комбайн, электрочайник и тому подобное. Совместная же работа вытяжки с миксером или другими маломощными приборами не приведет к нагреву проводки.
Итак, мы определились где рaзмещaть розетку для вытяжки и откуда ее запитывать. Теперь прокладываем проводку. Если мы используем скрытый способ, то делаем штробы (см. ) и прокладываем провод.
Если же используется открытая проводка, то для защиты провода от механических повреждений следует применять пластиковую гофру. Специальные крепления под гофру позволят вам аккуратно уложить провод по стене.

Размещение розетки внутри мебели

Итак:

Скажем откровенно это не самый лучший вариант. Ведь пользоваться такой розеткой не очень удобно . Кроме того, она создает определенные риски в плане пожарной безопасности. Ведь мебель деревянная и в случае нагрева или короткого замыкания в розетке или на проводе это может привести к пожару. Хотя и эти неудобства можно нивелировать правильным монтажом. Прежде всего это касается розетки. Которую согласно норм ПУЭ следует устанавливать на несгораемую основу. В большинстве случаев для этого применяется обычный лист жестянки. Он должен выступать за пределы розетки не менее чем на 10 мм со всех сторон.
Проводку в этом случае мы можем проложить только открытым способом. Причем прокладывать нам ее придётся так же по сгораемым поверхностям. Поэтому для защиты провода от механических повреждений и защиты мебели от возгорания следует применять металлическую гофру.
При этом сам провод следует проложить таким образом, дабы исключить возможность скопления в гофре влаги. Ведь кухня — это достаточно влажное помещение и влага может появится от простого образования росы.

Подключение вытяжки без розеток

Подключение вытяжки от клеммника

На первый взгляд все выглядит очень просто. Но сразу обратим ваше внимание на многочисленные недостатки этого способа. Одним из главных из них является невозможность снять напряжение с вытяжки. Это может потребоваться, например, для того, чтоб ее помыть.
Кроме того, при возникновении аварийной ситуации вам придется обестачивать всю группу кухни. И даже зная, что причина в вытяжке, ваша жена вряд ли сможет включить группу освещения пока вы, не отключите провода на клеммнике.
С другой стороны, отсутствие зажимных контактов положительно сказывается на долговечности работы и снижает риски нагрева.
Инструкция по подключению вытяжки от клеммника практически нечем не отличается от подключения розетки. Только вместо розетки подключаем клеммник, снимаем вилку с вытяжки и подключаем провод к соответствующим контактам.

Обратите внимание! Для данного типа подключения лучше выбирать клеммники имеющие крышку для скрытия находящихся под напряжением частей. В идеальном варианте можно найти клеммники с полностью закрытыми токоведущими частями.

Итак:

Данный способ имеет множество достоинств. Во-первых, вытяжка имеет собственный автоматический выключатель, который можно подобрать и прогрузить в соответствии с ее номинальной мощностью.
Кроме того, этот вариант полностью исключает наличие дополнительных коммутационных аппаратов и соединений в схеме. Ведь в этом случае провод от автомата мы можем подключить непосредственно к клеммам внутри вытяжки.
Но есть и одно большое, но – это цена. Установка отдельного автомата для такого маломощного потребителя, да еще и прокладка для него отдельного провода — это полное несоответствие значению этого электроприбора.
А если суда добавить еще и сложность работ по монтажу скрытой проводке для подключения. То это подключение и все становится «золотым». Поэтому выбирать этот способ мы можем посоветовать только если у вас действительно не смущает финансовая сторона вопроса и трудности, связанные с монтажом.
В остальном же процесс монтажа не отличается от обычной прокладки группового провода. Только в этом случае нам нет необходимости заводить кабель в распределительные коробки. А можно прямиком его завести в вытяжку.
Подключение в вытяжке следует производить к тем клеммам к которым подключен провод к розетке. Провод розетки предварительно следует выцепить.

Вывод

Правильная работа вытяжки напрямую зависит от грамотно установленной розетки

Выбор места под будущую розетку

Условная схема расположения розеток на кухне

Особенности установки розеток под разные типы вытяжек

Если вы приняли решение по поводу вида и типа очистительной системы, заблаговременно побеспокойтесь о безопасном и качественном подключении устройства к электрической сети.

Выбор розетки под вытяжку

Показателем надежности розетки смело можно считать:

репутация производителя;
материал, из которого изготовлен корпус розетки;
соединение деталей без зазоров и трещин;
соединительные детали блока;
внутренне расположение контактов.

При выборе розетки необходимо обратить внимание на ее производителя

Способы соединения проводки для создания розетки под вытяжку

Проявив сноровку и необычный подход к сложным задачам, вы сумеете подключить (произвести) вытяжные системы в любом удобном для вас порядке за считаные часы с помощью профессионалов или самостоятельно.

Кухня – место особенное в каждой квартире. Она обеспечивает домочадцев возможностью вкусно питаться. А еще является постоянным источником различных запахов, проникающих в остальные комнаты. Дабы избежать распространения ароматов пищи из кухни, над варочной поверхностью устанавливают вытяжку. И почти всегда под нее необходимо делать розетку. При этом нужно учитывать множество нюансов, правил, личных предпочтений. Качественная, хорошо подобранная розетка для вытяжки на кухне поможет избежать некоторых проблем с техникой и электричеством.

Технические тонкости и степень защиты

Производители постоянно улучшают и модернизируют розетки, стремясь повысить их безопасность и комфортабельность. Первым делом улучшают степень защиты. Чтобы ее определить была создана международная универсальная таблица IP. Код IP состоит из двух цифр, где первая обозначает размер пропускаемых частиц. Вторая – от чего именно защищена розетка.

Размер пропускаемых частиц	От чего защищена
0 – без защиты	0 – без защиты
1 – от 50 мм	1 – от капель, падающих сверху
2 – от 12 мм	2 – от капель, попадающих под углом до 15 0
3 – от 2,5 мм	3 – от капель, угол попадания которых от 15 до 60
4 – от 1 мм	4 – от брызг
5 – частично не пропускает пыль	5 – от струй
6 – полностью не пропускает пыль	6 – от сильного напора воды
	7 – от неполного или кратковременного нахождения в воде
	8 – от погружения в воду

Например, на кухне необходима степень защиты IP62 и выше.

Во многих моделях встроены специальные шторки, не позволяющие входить в отверстия чему-либо, кроме вилки прибора. Они идеальны для квартир, в которых проживают маленькие дети.

Предотвратить поражения током поможет вариант со встроенным УЗО (устройством защитного отключения). Такой наиболее подходящий на кухне, в ванной комнате.

Все большую популярность у хозяек завоевывают выдвижные розетки. Они удобны тем, что монтируются в какую-либо поверхность и выдвигаются только на время работы прибора – идеальны для кухни.

Не так давно поступили на рынок модели с функцией выталкивания вилки. Они оснащены специальной кнопкой, нажатием которой вилка электроприбора выталкивается наружу самостоятельно.

Для ценителей технических новинок в магазинах представлены модели на пульте управления и розетка-таймер, на которой можно устанавливать время включения/отключения прибора.

Выбираем лучшую розетку

Разнообразие предлагаемых магазинами моделей велико. Они отличаются дизайном, ценой, качеством. Так на что же обращать внимание при покупке этого маленького, но такого важного предмета? Приведем основные критерии:

все внимание – производителю. Цены на товары известных производителей высоки, качество, зачастую, тоже. Но и нередки подделки. Поэтому покупать брендовые, дорогие розетки стоит лишь в проверенных магазинах;
материал. Чем дешевле готовое изделие, тем хуже материал использовали для его производства. Пластмассы низкого качества повышают риск быстрого износа, искрений, плавки внешних оболочек;
качественная розетка отличается крепостью сборки, не распадается, в ней нет шатающихся, двигающихся элементов;
керамический блок для контактной группы. В дешевых вариантах тоже может быть керамика, но она значительно мягче и хуже, нежели в более дорогих. Блок на вид должен быть целым, без видимых и еле заметных сколов и трещин;
лепестки для крепления обязательно жесткие, не короткие. От них зависит насколько крепко она будет держаться в стене;
тип конструкции контактной группы. Видов много, отличаются они степенью скрытости контактов. Чем более они открыты, тем проблематичнее монтирование и хуже крепление. Наиболее удобны в работе розетки со скрытыми контактами.
дизайн. Красивую розетку, подходящую под общий стиль кухни, не нужно декорировать.

Отдавая предпочтение той или иной модели, следует удостовериться, что она максимально удобна и прочна. От ее качества напрямую зависит срок службы подключаемого бытового прибора. Также это гарантия безопасного использования электросети и возможность свести к минимуму часто возникающие проблемы, такие как искрение и прочие.

Место установки розетки: основные правила

При работе с электричеством важнее всего безопасность. Вследствие чего приоритетным является строгое выполнение Правил устройств электроустановок (ПУЭ). Основные из них, касающиеся вытяжек, таковы:

разрешается размещение розетки для вытяжки на кухне над навесными шкафами или недалеко от вентиляционной шахты. При этом допустимые минимальные расстояния к шкафчикам – 5 см, к вентиляции – 20 см;
минимальная высота от пола – 2 м;
обязательно наличие заземляющих контактов с силой тока не менее 15А;
пропускная способность розетки под вытяжку от 15А;
подключая на линию дополнительную розетку, просчитайте суммарную мощность всех приборов. Она не должна превышать 4 кВт. Это позволит избежать перегрузки проводки в случае одновременного включения их сеть. При превышении этой мощности, вытяжка на кухне должна быть на отдельной линии.

При установке вытяжки, мастер может предложить вариант монтажа напрямую, с использованием клеммников. Он исключает использование вилки и возможность самостоятельно подключать и выключать прибор. Такой способ подключения не безопасен, особенно на кухне, использовать его крайне нежелательно.

Вытяжка – вещь полезная, поэтому использование ее должно быть максимально комфортным. А правильно подобранная розетка и ее расположение как нельзя лучше этому способствуют. Для большего удобства не стоит располагать розетку за массивными шкафчиками, столешницами и прочей кухонной мебелью. Лучше разместить ее на видном месте, визуально посередине вытяжки. Многим хозяйкам это может не понравиться. Проблема решается довольно быстро. Потратив немного времени и фантазии, можно легко сделать декоративный предмет, закрывающий ее. Например, отлично смотрятся ящичек, кофейное панно, маленькая картина.

Как подключить вытяжку (8 простых шагов)

При установке вытяжки у вас есть два варианта подачи питания на вытяжку. Первый, самый простой вариант, если ваша вытяжка имеет трехконтактную вилку, — это подключить ее к стандартной розетке на 120 В. Если шнур недостаточно длинный, вы можете использовать удлинитель, чтобы добраться до розетки.

Если у вашей вытяжки нет трехконтактной вилки или вы не можете достать розетку с удлинителем, вам нужно будет отрезать вилку и подключить вытяжку.

Это простой процесс, состоящий всего из нескольких шагов. Однако важно принять необходимые меры предосторожности для обеспечения вашей безопасности.

Если вам неудобно работать с электричеством, проконсультируйтесь с местным электриком, чтобы он подключил вытяжку.

В противном случае ознакомьтесь с этим руководством о том, как подключить вытяжку всего за восемь шагов.

Не забудьте посмотреть это полезное видео, чтобы правильно подключить вытяжку.

Определите выключатель, который подключается к вашей вытяжке.

Вы можете найти выключатель на коробке выключателя у себя дома — скорее всего, в подсобном помещении или подвале. Каждый прерыватель часто имеет маркировку, показывающую, какие приборы он питает. Если нет, вы можете определить, какие устройства работают на каждом выключателе, перевернув каждый из них и проверив, какие устройства больше не работают.

Выключите прерыватель.

Переведите выключатель в выключенное положение, чтобы вы могли пойти на кухню и надежно закрепить вытяжку. Это самый важный шаг к обеспечению вашего здоровья и безопасности.Вы не хотите вызвать электрический пожар или пораниться.

Используйте кусачки, чтобы отрезать стандартную вилку.

Чтобы подключить вытяжку, необходимо оголить провода. Поскольку вы не будете включать вытяжку в стандартную розетку, отрежьте вилку, чтобы получить доступ к проводам.

Используйте кусачки, чтобы удалить внешнее резиновое покрытие.

Теперь отрежьте внешнюю резиновую изоляцию на вилке, чтобы оголить провода. Стандартный кусачки для проволоки подойдет.

Дважды убедитесь, что ваш прерыватель выключен, прежде чем оголить провода.Всегда соблюдайте осторожность при манипуляциях с электрическими проводами.

Подберите цвета проводов.

Убедитесь, что цвета проводов совпадают. Если они не совпадают, ваша вытяжка не будет работать должным образом.

Снимите колпачки с проводов и скрутите провода вместе.

Убедитесь, что провода плотно скручены вместе, чтобы ток мог течь эффективно.

В качестве меры предосторожности прикрепите колпачки проводов.

Колпачки для проводов изолируют подключенные провода.Это отличная мера безопасности, особенно если вы снова включаете выключатель и по проводам проходит электричество.

Включите прерыватель.

Когда заглушки на провода снова надеты, переверните выключатель. Если вам нужно внести какие-либо изменения в проводку, всегда выключайте прерыватель перед подключением проводов в качестве меры предосторожности.

Теперь, когда ваш выключатель включен, вы можете проверить свою вытяжку. Если вы обнаружите какие-либо проблемы после проверки проводки, обратитесь к местному электрику. Если вы не знаете, как решить проблему, лучше всего довериться профессионалу при поиске и устранении неисправностей с электричеством.

Дополнительные ответы на часто задаваемые вопросы о вытяжке можно найти в этих статьях. Спасибо за прочтение!

Мой вытяжной шкаф, верхнее освещение и освещение под шкафами подключены к дугогасителю. Это код?

Да, вы можете установить вытяжку и фонари на дугогасительный выключатель. Фактически, с тех пор, как был выпущен Национальный электротехнический кодекс (NEC) 2014 года, все кухонные приборы и освещение должны быть подключены к дугогасителю.

Моя вытяжка — плагин или она должна быть подключена жестко?

Если ваша вытяжка укомплектована трехконтактной вилкой, она не требует постоянного подключения. Просто подключите вытяжку к розетке и при необходимости используйте удлинитель. Если в комплекте не было трехконтактной вилки или срезанной вилки, вытяжка должна быть подключена жестко.

В Proline Range Hoods вставка Hurricane поставляется со шнуром питания, прикрепленным к вытяжке. Но у шнура нет вилки. Он поставляется в разрезе и готов к монтажу.Остальные наши вытяжки используют трехконтактную вилку.

Статьи по теме

Могу ли я использовать полужесткий воздуховод для вытяжки?
Могу ли я установить вытяжку без воздуховодов?
Могу ли я использовать светодиодную лампу в вытяжке?

Установка и преобразование проводной вытяжки в подключаемый модуль • Best Friends Pizza Club

Знаете ли вы, ребята, что белые кухонные шкафы — спорный выбор дизайна? Честно говоря, нет. Главный аргумент против них — грязь показывать! — мне как минимум вдвое меньше.Если что-то не выглядит грязным, есть вероятность 0%, что я собираюсь его почистить, и мои шкафы перед покраской были абсолютными профи, а не , выглядящими как грязными. Всем интернет-комментаторам, которые присылали мне угрозы смертью за то, что я закрасил мою «красивую старинную мебель из дуба», я хочу сказать две вещи: во-первых, вы можете пересмотреть некоторые из своих жизненных решений. Во-вторых, хотя они, по-видимому, хорошо фотографировали, шкафы не были и никогда не были красивыми, старинными или дубовыми. Это были магниты для отслаивания осадка, которые никогда не чистили, потому что они всегда выглядели одинаково, грязные или нет.

Но теперь, боже мой. Подойти к двери с небольшим количеством брызг и бумажным полотенцем — это очень полезно. Теперь существует реальная причинно-следственная связь, которая делает уборку чем-то большим, чем просто упражнением в сизифовской тщетности. Кроме того, краска, которую я использовал (SW Pro-Classic), является своего рода колдовством — это полуматовое покрытие, но все ТАК легко стирается.

ОДНАКО, чтобы не тратить всю свою жизнь на вытирание жира с кухонных поверхностей (кухня такая крошечная, и мы делаем много жаркого на сильном огне и просто тьфу), я решил сделать очень скучную покупку и взял Вытяжка без воздуховода за 50 долларов на Amazon.(Судя по моим потолкам и некоторым панелям снаружи моего здания, я почти уверен, что за моим гипсокартоном есть надлежащие воздуховоды, но я полагал, что мой залог уже находится в достаточной опасности. ) Все вытяжки, которые я нашел, были предназначены для Он был подключен к сети, с возможностью приобрести комплект шнура за ДВАДЦАТЬ ПЯТЬ ДОЛЛАРОВ, а это большие деньги, которые нужно потратить, чтобы в конечном итоге уродливый шнур протянулся через вашу столешницу к ближайшей розетке. Супер отстой, производители бытовой техники. Я вроде бы смирился с этим вариантом, но затем мой красивый и талантливый друг Джордж великодушно предложил посмотреть, не сможет ли он разобраться в менее неприятной для меня ситуации с электропроводкой — в идеале, протянуть проводку от розетки духовки и уронить ее. вниз через верхние шкафы.

Фаза I:

Отключить питание выключателем. Используйте необычное устройство, чтобы убедиться, что питание действительно отключено. Выясните, что на вашем блоке выключателя неправильная маркировка и что розетка действительно работает. Радуйтесь тому, что Джордж — ответственный взрослый человек, который не пропускает шагов. Поменяйте маркировку на блоке выключателя.
Снимите крышку выпускного отверстия и обратите внимание, что все происходит странно, и вам потребуется подключить провода непосредственно к коробке выключателя.
Испытайте полное эмоциональное опустошение в течение 30 секунд, когда Джордж говорит вам, что он беспокоится о таких глупых вещах, как «внесение постоянных структурных изменений», а затем дает безумные предложения вроде «может, вам сначала стоит поговорить с домовладельцем».”
Возьмите себя в руки и отправляйтесь в строительный магазин, чтобы купить расходные материалы для Фазы II, План Б.

Фаза II

Приобретено товаров (по часовой стрелке сверху):

стопорные гайки (мы использовали только одну)
6-футовый шнур для электроприборов (6 долларов на Amazon) — похож на обычный удлинитель, но с оголенными проводами на одном конце.
болты, шайбы и t-гайки. Длина винта будет зависеть от того, на что устанавливается вытяжка
зажим для шнура

Мы также использовали дрель и сверла двух размеров, а также 2-х футовые ножки от доски размером 1×3, которая у меня была повсюду.

Установка капота состояла в основном из двух частей: проводки и физического крепления капота к шкафам. Оглядываясь назад, все очень просто, но я рад, что Джордж был рядом и провел меня через это.

Во-первых, так как моя кухня на 70% состоит из древесно-стружечных плит и на 30% от подрядчиков, нам пришлось прикрепить несколько досок к нижней стороне верхнего шкафа, чтобы создать ровную поверхность, к которой можно прикрепить вытяжку. (Если бы верхняя часть вытяжки имела меньшую площадь, или если бы нижняя часть шкафов была должным образом отделана плоской панелью, мы могли бы пропустить этот шаг.) (Кроме того, это все еще называется следом, когда он сверху?) У меня случайно было несколько штук 1 × 3, которые были как раз подходящей толщины.

Они прикреплены с помощью болта, шайбы и этого безумного изобретения под названием t-образные гайки. Если бы я делал это самостоятельно, я бы использовал обычный орех, а затем раздражался бы каждый раз, когда пытался что-то засунуть в шкаф, но Джордж — гений, и вместо этого схватил это. Они фиксируются на болте изнутри отверстия и оставляют наверху плоскую поверхность, что очень важно в такой ситуации.

Жизнь меняет! Кроме того, это был первый раз, когда я действительно заглядывал внутрь этих верхних шкафов и omg EW. В моем будущем еще много уборки.

Затем мы использовали небольшую лопастную насадку, чтобы проложить путь для шнура. Вы можете пропустить это, если не возражаете, если шнур проходит по столешнице, но это безумие, и вам определенно стоит против. (Это изображение из шкафа справа от плиты и только половина процесса сверления.)

Это последнее отверстие в нижней части верхнего шкафа.Он должен соответствовать тому месту, где находится отверстие для проводки в вытяжке. Можете ли вы сказать, что у нас возникли небольшие проблемы с измерением? Отверстие должно быть того же размера, что и ручка для шнура, чтобы ручка для шнура могла располагаться внутри и на одном уровне с дном корпуса.

Шнур внутри держателя шнура (Джордж сказал, чтобы он сидел очень плотно!), Затем его опускают в печальное отверстие.

Да и в какой-то момент мы заклеили провода изолентой. Белый — нейтральный (это провод большего размера, и он присоединяется к большему контакту вилки), черный — горячий, а зеленый провод — земля.Я не совсем понимаю, что означают эти слова, но полагаю, что важно понимать их правильно.

Это вся подключенная проводка. Вентилятор и свет имеют отдельную проводку, поэтому у вас будет три провода каждого цвета, скрученные вместе и закрытые крышкой. (Убедитесь, что оголенные провода не видны и ничто не может случайно выдернуть!) Зеленый провод от удлинителя скручивается вокруг зеленого винта из соображений безопасности или чего-то подобного. Установите на место крышку доступа ко всей проводке и убедитесь, что ничего не защемлено или нет посторонних предметов.

Ву, все подключено, и никто не умер! Осталось только прикрутить вытяжку к опорам. У меня нет изображений этого, но в основном вы просто держите колпак на месте, прослеживаете монтажные отверстия, вкручиваете винты примерно наполовину, надеваете на них колпак и затягиваете их. (Я фанат использовать свою электрическую отвертку для ВСЕГО, но Джордж сказал не делать этого, поэтому я сделал это вручную и выжил. Едва ли.)

Если у вас есть зазоры между сторонами вытяжки и шкафами, и вы хотите получить СУПЕР фантазию, вы можете сделать несколько небольших панелей из фанеры 1/4 дюйма и квадратных дюбелей.

Просто вырежьте несколько прямоугольников, приклейте их к кусок дюбеля и прикрутите дюбель к боковой стенке шкафа.

Ура у вас вытяжка!

П.С. Любые ошибки или опасно неверные советы здесь на 100% из-за моей собственной некомпетентности. Я делал страницы заметок, пока Джордж рассказывал мне о всяких изящных вещах (вы, ребята, знаете о шкале Кельвина для лампочек? Это помешательство!), Но теперь, когда я заглядываю в свой блокнот, там просто говорится что-то вроде « перестань быть засранцем насчет отвертки и болта ?? ++ гигантские провода! » Мало что напоминает какое-либо линейное мышление.На следующей неделе я собираюсь самостоятельно заменить осветительную арматуру, чтобы мы увидели, насколько мне удалось усвоить.

Связанные

Элиза

Элиза — бывшая жительница Нью-Йорка, которая все еще немного огорчена этим, но ценит пространство, которое Чикаго предлагает для работы с деревом. Единственное, что ее действительно волнует, — это собаки, мебель середины века и телевизор, но она довольно хорошо ведет себя так, будто заботится о людях и, например, о других важных вещах.Она также является единственным автором этого блога, поэтому ее раздражает то, что она должна заполнить этот раздел «биографическая информация».

electric — Какие допустимые способы подключения кухонной вытяжки? (США)

TL; DR: включите его в отдельную цепь или в цепь освещения, но никогда не в цепь кухонной розетки.

У вас есть варианты: подключить его к собственной цепи (всегда работает, но занимает место на панели) или включить его в цепь освещения (всегда работает для вытяжек с проводным подключением, может работать с для вытяжек, подключенных по шнуру и вилке, узнайте подробности у вашего инспектора).

Не работает подключение к кухонной розетке

Розетка в шкафу и / или предположительно на высоте более 5,5 футов над землей полностью выходит за пределы NEC 210.52, в связи с пунктами 3 и 4 собственно NEC 210.52:

210,52 Розетки розеток в жилых помещениях. Этот раздел содержит требования к розеткам на 125 В, 15 и 20 ампер. Сосуды, требуемые данным разделом, должны быть в дополнение к любой емкости:
(1) Деталь светильника или прибора, или
(2) Управляется настенным выключателем в соответствии с 210.70 (A) (1), исключение № 1 или
(3) Находится в шкафах или шкафах, или
(4) Расположен на высоте более 1,7 м (5 1,2 фута) над уровнем пола

В результате этого было бы нарушением NEC 210.52 (B) (2) размещение розетки вытяжки в цепи кухонной розетки, поскольку исключение 2 не применяется к большинству вытяжек (вытяжка должна быть неотъемлемой частью диапазон, в котором можно использовать исключение):

(B) Мелкая бытовая техника.
(1) Обслуживаемые розетки. На кухне, кладовой, в зале для завтрака, столовой или в аналогичной зоне жилого помещения две или более 20-амперных параллельных цепей для малой бытовой техники Требуется 210.11 (C) (1), должны обслуживать все розетки настенных и напольных розеток, указанные в 210.52 (A), все розетки на столешницах закрыты. на 210,52 (C), и розетки для холодильного оборудования.
Исключение № 1: В дополнение к необходимым емкостям, указанным в 210.52, розетки коммутируемые с питанием от универсального ответвления цепь, как определено в 210.70 (A) (1), исключение № 1, должна быть разрешена.
Исключение № 2: В дополнение к необходимым емкостям, указанным в 210.52, розетку штепсельной розетки для обслуживания конкретного прибора разрешается запитывать от отдельной ответвленной цепи номиналом 15 ампер или более.
(2) Других торговых точек нет. Два или более малых прибора ответвительные цепи, указанные в 210.52 (B) (1) не должно иметь другого торговые точки.
Исключение № 1: Розетка, устанавливаемая исключительно для электропитания в и поддержка электрических часов в любом из помещений, указанных в 210,52 (В) (1).
Исключение № 2: Розетки, установленные для подачи питания на дополнительное оборудование и освещение на газовых плитах, духовках или встраиваемых кухонных плитах.

Подключение его к розетке в цепи освещения может работать, а может и не работать, ваш инспектор должен позвонить по этому номеру.

Эта опция выходит за рамки NEC 422.16 (B) (4) пункт 5:

(4) Вытяжки. Вытяжки разрешается подключать по принципу «шнур и вилка» с помощью гибкого шнура, обозначенного как подходящий. для использования на вытяжках в инструкциях по установке производитель бытовой техники, при соблюдении всех следующих условий встречаются:
(1) Гибкий шнур оканчивается заземляющим заглушка.
Исключение: Вытяжка, указанная в списке, имеет четкую маркировку для обозначения ее защиты с помощью системы двойной изоляции, и не требует подключения к вилке заземляющего типа.
(2) Длина шнура не менее 450 мм (18 дюймов). и не более 1,2 м (4 фута).
(3) Емкости расположены для защиты от физического повреждение гибкого шнура.
(4) Розетка доступна.
(5) Розетка поставляется отдельным ответвлением. схема.

Однако, поскольку NEC 422.16 (B) (4) говорит, что «разрешено», это в основном означает, что инспектор должен разрешить вытяжку, подключенную по шнуру и вилке, которая соответствует указанным параметрам, но может разрешить что выходит за его пределы; учитывая, что домашние вытяжки наиболее разумного размера потребляют менее 7 баллов.5A, если они будут использовать параллельную цепь с другими устройствами, то 210,23 (A):

не вызовет конфликтов.

(A) Ответвительные цепи на 15 и 20 ампер. А 15 или 20 ампер параллельная цепь должна быть разрешена для питания осветительных приборов или другое утилизационное оборудование или их комбинация, и должны соответствовать 210.23 (A) (1) и (A) (2).
Исключение: параллельные цепи для малых бытовых приборов, прачечная электрические цепи и ответвления в ванной, необходимые в жилом помещении (ах) по 210.11 (C) (1), (C) (2) и (C) (3) должны поставлять только емкость торговые точки, указанные в этом разделе.
(1) Оборудование, подключенное шнуром и вилкой, не закреплено Место. Номинальные характеристики любого подключенного к электросети утилизирующего оборудования, не закрепленного на месте, не должны превышать 80 процентов от номинального тока параллельной цепи.
(2) Утилизационное оборудование закреплено на месте. Общий рейтинг Утилизационное оборудование, закрепленное на месте, кроме светильников, не должно превышать 50 процентов от силы тока параллельной цепи. рейтинг, при котором осветительные приборы, подключение по шнуру и розетке оборудование, не закрепленное на месте, или и то, и другое, также поставляются.

Это означает, что их подключение к цепи освещения также является жизнеспособным вариантом при условии, что вытяжка поддерживает проводное соединение. Между прочим, если бы я подключал вытяжку к цепи освещения по принципу «шнур и вилка», я бы использовал одну розетку вместо дуплексной — это дает понять, что это выделенная розетка для одного прибора, а не универсальная розетка для подключения чего угодно.

Другие насадки на вытяжку

Одна из самых больших ошибок, сделанных с вытяжками, — это превышение размера — даже «коммерческая» вытяжка в доме не нуждается в вытяжке коммерческого размера, способной всасывать из дома более 500 кубических футов в минуту воздуха.Имейте в виду, что коммерческая вытяжка используется 6-12 часов в день, а находящиеся под ней устройства для приготовления пищи используются постоянно в течение этого времени и должны соответствовать стандартам OSHA по воздействию кулинарного дыма в течение всего этого времени. время, потому что повар в ресторане сталкивается с этим изо дня в день, а в вашем доме нет ни одной из из этих проблем, с которыми нужно бороться.

Кроме того, вытяжка такого размера требует особого внимания в отношении подпиточного воздуха, чтобы избежать опасного обратного тяготения приборов атмосферного сжигания даже в скромно тесном доме.В результате гораздо лучше использовать вытяжной вентилятор меньшего размера (200-300 кубических футов в минуту) с системой вытяжки, которая имеет хорошую эффективность улавливания и низкую потерю статического давления в воздуховодах, чем большую вытяжку с низкой эффективностью улавливания.

Установка вытяжки — все, что вам нужно знать

Ваша кухня — уникальное место в вашем доме. Ни одна другая комната, кроме ванной комнаты, не подвержена таким резким колебаниям влажности и температуры.

Вы можете подумать, что влажность на кухне — это нормально, и это так, но ее нужно контролировать.Если влага не выходит из кухни, это может вызвать плесень и целый ряд других проблем.

Лучшим способом контроля влажности воздуха и водяного пара является установка вытяжного устройства.

Конечно, можно просто открыть окно, но это не всегда практично. Если на улице очень холодно, а на вашей кухне тепло и красиво, вам может быть больно открывать окно.

Безусловно, открытое окно в летние месяцы — приятное дополнение к любой горячей кухне.Однако лучший и наиболее полный способ удалить влагу из воздуха на кухне — это установить вытяжку.

Вытяжка может удалять водяной пар и влажный воздух и заменять его свежим чистым воздухом. Если вы никогда раньше не устанавливали вытяжку, вам повезло, потому что эта статья — об установке вытяжки!

Кто может установить вытяжку?

Установить вытяжку может каждый, кто хорошо разбирается в технике «сделай сам».Вам понадобятся базовые навыки работы с электричеством и уметь обращаться с дрелью.

Если вам не совсем удобно устанавливать вытяжку, не делайте этого. Помните, вытяжка становится неотъемлемой частью вашей кухни. Если вы не установите его правильно (например, он шаткий), вам и вашему партнеру придется смириться с этим.

Итак, если вы не уверены, что сможете установить вытяжку, обратитесь к профессионалу. Если вы уверены, что у вас есть навыки самостоятельной установки вытяжки, читайте дальше, уважаемый читатель.

Перед установкой

Мы понимаем, что не все вытяжки одинаковы, и нам практически невозможно угадать, какую вытяжку вы планируете правильно установить в своем доме.

Итак, в этой статье мы поговорим о вытяжке в стиле дымохода. Это одна из наиболее распространенных вытяжек на рынке, поэтому велика вероятность, что вы установите именно такую вытяжку на кухне.

Для вытяжки этого типа нам нужно просверлить большое отверстие в стене дома.Первым делом проверьте внешнюю стену и убедитесь, что ей ничего не мешает.

В некоторых домах газопровод идет вверх по стене за пределами участка. Если это ваш случай, зарегистрированный инженер Gas Safe должен будет перевезти его за вас.

Вам также нужно будет пробежать по внутренней стене, чтобы узнать, есть ли там трубы, кабели или стойки. Для этого можно использовать специально разработанный детектор.

Это действительно быстро, и использование детектора намного лучше, чем их поиск с помощью массивного сверла, которое вы скоро будете использовать!

Разметка — самый важный шаг в любом проекте DIY!

Теперь нам нужно отметить положение нашей новой вытяжки.К счастью, есть минимальная и максимальная высота, чтобы упростить задачу:

Для газовой плиты минимальная высота вытяжки составляет 650 мм (65 см) от поверхности варочной панели. Максимальный — 800 мм (80 см).

Для электромобиля минимальный размер составляет 550 мм (55 см), а максимальный — также 800 мм (80 см).

Используя эти правила, теперь вы можете определить, где вы хотите разместить вытяжку на стене. Однако есть хорошее правило: дымоход вытяжки должен доходить до потолка на кухне.

В большинстве вытяжек должно быть достаточно места для секции дымохода, и она должна находиться в пределах минимального и максимального диапазона высоты.

Теперь вам нужно отметить стену по обе стороны от плиты, чтобы установить правильную высоту вытяжки. Возьмите карандаш и измерьте размер столешницы. Столешница должна быть ровной. Если это не так, воспользуйтесь прокладкой, чтобы приподнять один конец уровня, пока поверхность не станет ровной.

Затем с помощью рулетки и уровня сделайте отметки на желаемой высоте.Затем соедините эти отметки вместе. Итак, это высота вытяжки. Теперь нам нужно убедиться, что вытяжка находится в центре плиты.

Для этого измерьте вашу плиту (ширину) и половину этого числа. Затем поместите рулетку на стене между отметками и сделайте небольшую отметку. Затем, снова используя спиртовой уровень на столешнице, определите эту отметку, убедившись, что она ровная и вертикальная.

Пока мы проводим разметку, также измерьте ширину капюшона и разделите ее на два.Сделайте небольшую отметку на капюшоне (сзади), чтобы найти его центр. Это поможет мгновенно выстроить все в линию.

Измерьте, измерьте и отметьте точки крепления

Когда дело доходит до маркировки точек крепления вытяжки, каждый производитель использует свой собственный метод и разрабатывает собственные крепления и кронштейны. Это означает, что, к сожалению, мы не можем помочь вам в этом.

Тем не менее, мы можем сказать вам о важности измерения, проверки, повторного измерения и чтения инструкций.

Прежде чем приступить к работе с дрелью, убедитесь, что карандашные отметки находятся в правильном месте. Поднесите вытяжку к стене и попросите кого-нибудь посмотреть, правильно ли он выглядит.

У большинства вытяжек типа «дымоход» есть кронштейны, удерживающие секцию дымохода, и вытяжка надежно привинчивается к стене.

Итак, эта деталь очень похожа, например, на подвешивание кронштейна для телевизора. Тем не менее, не торопитесь, измеряя положения этих точек крепления. Карандашные линии можно стереть или закрасить, кровавой дыры в стене быть не может.

Пора высверливать точки крепления

Теперь, когда вы предложили вытяжку и она отлично смотрится с отмеченными вами точками крепления, пора их высверлить. В инструкциях производителя должно быть указано, какой размер сверла вам следует использовать, но обычно это 6 или 8 мм.

Если вы сверляете кирпичную кладку, вам понадобится сверло по камню. Если вы сверляете гипсокартон, вы можете использовать стандартное сверло, но вам нужно будет проверить, подходят ли крепления для гипсокартона.

Просверлите отверстия. Если вы сверляете кирпичную кладку, прогоните сверлом несколько раз, это избавит от пыли (и попадет на плиту, мы скоро к этому вернемся). Когда отверстия будут просверлены, установите дюбели в соответствии с инструкциями.

Тестовая посадка

Пришло время полюбоваться вашим тяжелым трудом, выпить чашку чая и приготовиться просверлить большую дыру в стене вашего дома.

Установите вытяжку и наслаждайтесь всей славой королевы или короля DIY.Разве это не прекрасно? Вы молодцы! Пока вы любуетесь своей красивой работой, посмотрите, где верх воздуховода выходит из вытяжки.

Оттуда вы увидите, где вам нужно проложить дополнительный воздуховод за пределы вашего участка, и отметьте, где нужно просверлить отверстие.

Теперь, чтобы удалить воздух из кухни, у вас есть два варианта:

Через стену и через потолок

Это хороший выбор для бунгало. Воздуховод будет идти от вытяжки к потолку и в чердак.Затем он может стекать по стеновой плите и выходить через потолок.

Через стену

Однако для большинства домов отверстие должно быть в стене вашего дома. Это соединит воздуховод с вентиляционным отверстием снаружи вашего дома и удалит влагу. Этот метод мы рассмотрим ниже.

Сверление отверстия

В идеале вентиляция должна производиться по прямой линии. Это означает, что воздух и пары будут вытесняться из вашей кухни наиболее эффективным способом.Вот почему просверливание отверстия в стене часто дает наилучшие результаты.

Некоторые производители вытяжек предоставляют шаблон, который можно использовать для отметки местоположения отверстия. Если у вас есть этот шаблон, отметьте точное место. Если вы этого не сделаете, ознакомьтесь с инструкциями производителя, чтобы узнать размер необходимого отверстия. Обычно это 120 мм (12 см) или 150 мм (15 см).

Вам нужно сделать отметки для обоих размеров секции дымохода на стене, а затем найти центр этих отметок.Затем измерьте расстояние от верха вытяжки где-то между 400 мм (40 см) и 600 мм (60 см).

Опять же, инструкции производителя являются ключом к определению точного места просверливания отверстия. Сделайте отметку, и теперь вы знаете точное место для вентиляционного отверстия.

Отметив вентиляционное отверстие, снимите все крепления капота и отложите их в сторону. Чтобы просверлить отверстие, вам понадобится алмазная коронка, которую часто называют кольцевой пилой.

Эти биты бывают разных размеров, и есть несколько стилей для разных материалов.Убедитесь, что вы покупаете кольцевую пилу, предназначенную для сверления кирпичной кладки.

Как вы понимаете, для работы этого сверла нам понадобится мощная дрель. Для этой работы лучше всего использовать дрель SDS. Если у вас нет сверла SDS, вы можете арендовать его за небольшую плату. Имеет смысл взять напрокат дрель SDS, поскольку у обычной дрели просто не будет мощности для этого применения.

Непосредственно перед тем, как приступить к сверлению, удалите все, что вы не хотите покрывать пылью, и накройте все, что вы не можете удалить, с помощью пылезащитного полотна.

Теперь, когда у вас есть сверло подходящего размера и достаточно мощное сверло, пришло время сверлить. Сядьте в удобное положение и поместите центр сверла на сделанную вами ранее отметку. Начинайте сверление медленно и осторожно.

Не торопитесь просверливать это отверстие и держите сверло как можно ровнее. Нет необходимости толкать сверло с большим усилием, это просто затупит сверло. По сути, все, что вы делаете, — это удерживаете сверло в правильном положении, пока оно выполняет свою работу.

Когда вы пройдете через стену примерно 20 мм (2 см), небольшое сверло в центре кольцевой пилы должно прорваться сквозь стену снаружи. Если да, используйте эту отметку, чтобы начать сверление снаружи. Это делает отверстие намного более чистым, чем сквозное отверстие с одной стороны.

Установите вентиляционное отверстие и воздуховод

Просверлив отверстие, вы можете установить воздуховод и вентиляцию. В большинстве случаев комплекты для вытяжки содержат все необходимое для этого.

Если нет, то в большинстве случаев вам понадобятся вентиляционный и воздуховодный шланг 100 мм, и они широко доступны. Фактически, в большинстве магазинов DIY есть комплекты для вентиляции вытяжки.

Начните с монтажа внутренней пластины воздуховода. Просто установите его на место, убедившись, что он находится на уровне вашего спиртового уровня, и отметьте монтажные отверстия, как вы это делали с креплениями вытяжки. По отметкам отверстий просверлите отверстия для дюбелей, обычно для этого подойдет 6-миллиметровое сверло по камню.

Перед тем, как установить пластину, вам необходимо прикрепить небольшой отрезок воздуховода, проходящего через стену.Если в вашем комплекте не было креплений для этого, подойдет большая кабельная стяжка. Проденьте трубу через стену, а затем прикрутите внутреннюю пластину на место.

Теперь выйдите на улицу и сделайте то же самое с наружным вентиляционным отверстием. Однако на этот раз вам нужно протянуть воздуховод через стену и обрезать излишки. Не забудьте прикрепить воздуховод к вентиляционному отверстию перед его надежной установкой.

Электрика для вытяжки

Последняя работа по установке вытяжки — ее подготовка к первому путешествию путем подключения к электрике.Это нужно сделать до того, как вытяжка будет окончательно закреплена на стене. Есть два способа подключить вашу новую вытяжку:

Ответвитель с предохранителем: Этот ответвитель снимается с ближайшей розетки или световой цепи и использует распределительную коробку для подачи питания. Для этого потребуется блок с предохранителем на 3 ампера. Например, Существующая цепь> Распределительная коробка> Отвод с предохранителем> Капот.

Вилка и розетка: Вы можете установить новую розетку, которую можно спрятать в секции дымохода вытяжки.Эта розетка может быть отключена от существующей цепи через распределительную коробку. Затем вы можете использовать вилку с предохранителем на 3 ампера и подключить вытяжку, как любой обычный прибор.

Итак, это самая сложная часть установки вытяжки, поэтому, возможно, стоит привлечь квалифицированного электрика для выполнения этой части установки за вас.

Однако, если вы хотите установить вытяжку самостоятельно и разбираетесь в электрике, вот отличное видео о том, как подключить прямую розетку.Пожалуйста, посмотрите это видео перед выполнением любых электромонтажных работ!

Окончательная установка вытяжки

Когда питание подключено, а вентиляционное отверстие просверлено, пора поставить новую вытяжку на место. На этом этапе вам понадобится ваш помощник, так что крикни ему. Вместе установите вытяжку и секцию воздуховода на стену и совместите точки крепления.

Лучше всего начать с крепления капюшона, так как это самая тяжелая часть, поэтому она может снять некоторый вес с человека, держащего ее.Убедитесь, что все крепления надежно закреплены, и обходите вытяжку и секцию воздуховода, пока все не станет плотно.

Теперь пора подключить вытяжку к источнику питания. Перед тем, как сделать это, убедитесь, что питание цепи изолировано и ваш новый провод не находится под напряжением. При подключенном питании вытяжки включите цепь и проверьте свет и вентилятор вашей новой вытяжки.

Оба должны работать должным образом, если все электрические работы были выполнены правильно.Все, что вам нужно сделать, это подсоединить последнюю часть воздуховода к верхней части вытяжки. Опять же, использование большой кабельной стяжки значительно упростит эту работу.

После того, как последняя часть воздуховода будет надежно установлена, вы можете установить крышку воздуховода и любоваться своей работой. Крышка воздуховода должна хорошо перекрывать вытяжку, но для этого следуйте инструкциям производителя. Конечно, также убедитесь, что все монтажные кронштейны хороши и надежны.

И все, вы только что установили вытяжку.Протестируйте вентилятор и запустите его при всех настройках мощности, чтобы убедиться, что он работает правильно, и снова проверьте свет. Установить вытяжку не так уж сложно.

Если вы точно измеряете и не торопитесь, у вас будет прекрасная вытяжка, которая предотвратит накопление влаги на вашей кухне.

Будьте осторожны при установке вытяжки. Если вы не уверены в какой-либо части этой установки, обратитесь за помощью или позвоните специалисту. Мы надеемся, что этот взгляд на установку вытяжки оказался полезным.Дополнительные статьи обо всем, что связано с кухней, можно найти на нашем веб-сайте.

Скотт — писатель и заядлый домашний повар. Его страсть к кулинарии началась, когда ему было 10 лет. Скотт профессионально пишет уже более пяти лет и любит совмещать свою страсть к кулинарии с повседневной работой.

Перед покупкой новой вытяжки

В: Нужно ли подключать или подключать вытяжку жестко?
Все вытяжки для настенного монтажа сегодня поставляются с проводом с вилкой, вам необходимо предусмотреть розетку за крышкой дымохода, см. Схему выше.

В: Является ли ширина капюшона фактическим размером, указанным в рекламе?
Нет. Они на 1/8 «и 1/4» меньше, чем указано в списке, так что они правильно помещаются в отверстие этого номинального размера.

Q: Как лучше всего прикрепить вытяжку к стене и где вырезать 6-дюймовую вытяжку (7 или 8 дюймов для некоторых вытяжек) и установить вилку на 120 В?
Вытяжки очень тяжелые и должны быть надежно прикрепленным к каркасу стены Не вешайте вытяжку только на гипсокартон или штукатурку. Используйте локатор шпилек, чтобы найти шпильки и сделать отметки для винтов. Используйте сверло (меньшее, чем стержень винта) и предварительно просверлите отверстия для винтов. Не используйте сверло слишком большого размера; это может привести к отрыву вытяжки от стены и травме. Используйте дерево 2×4 на шпильках для опоры вытяжки. Для получения дополнительной информации щелкните схему ниже:

Q: Есть ли у меня в коробке все, чтобы установить вытяжку?
В большинстве случаев ДА. Сначала проверьте высоту потолка и посетите веб-сайт.Мы всегда говорим, какой должна быть высота потолка, чтобы подошли крышки (для вытяжек настенного типа) и рама внутри (для всех вытяжек островного типа). Большинство вытяжек поставляются с декоративными крышками для потолков высотой до 9 футов. Пристройки к более высоким потолкам доступны за дополнительную плату.
Вам потребуется электрическая вилка, жесткий воздуховод диаметром 6,7 или 8 дюймов, идущий наружу, и заглушка с демпфером или без него (если вытяжка выходит наружу). Гибкий воздуховод, поставляемый в коробке для некоторых устройств, не является основным воздуховодом.Вы должны использовать алюминиевый гибкий воздуховод для окончательного соединения вытяжки с жестким воздуховодом, выходящим только наружу.

В: Что лучше — с воздуховодом или без него?
Вытяжки должны выводиться наружу дома. В то время как фильтры без воздуховодов улавливают часть жира и запахов от обычного приготовления, влажность, дым и тепло будут возвращаться обратно в дом. Если фильтры без воздуховодов не заменяются регулярно, в конечном итоге эффект улавливания жира и запаха перестанет защищать ваш дом от загрязнений.

В: Внутренние и внешние воздуходувки?
Внутренние воздуходувки вытяжки являются неотъемлемой частью самой вытяжки — они не находятся на участке воздуховода или снаружи здания, как и внешние нагнетатели вытяжного шкафа (нагнетатели вытяжного шкафа с выносным диапазоном могут быть либо встроены в участок воздуховода, либо снаружи по отношению к нему. здание). Как правило, вытяжные вытяжные вентиляторы, устанавливаемые снаружи, являются наиболее тихими и эффективными — намного проще втянуть воздух, чем толкать его — также намного проще работать с внешним вентилятором, чем с встроенным вентилятором в потолке или, например, софитом.Другой важный компонент — воздуховод. Если ваш воздуховод имеет ограничения из-за большого количества изгибов или обжатия трубы, воздуходувке придется работать тяжелее и будет шумно. Внутренние воздуходувки дешевле, чем внешние системы, однако они более шумные, потому что двигатель находится прямо внутри вытяжки.

Q: Как далеко я могу проложить воздуховоды, чтобы вытяжка вытяжки?
Для максимальной производительности держите воздуховод прямым и коротким. Используйте кратчайший маршрут с наименьшим возможным количеством поворотов.Повороты на 45 ° лучше, чем на 90 °. Обязательно используйте внешнюю крышу или настенную заглушку. В случае сомнений проконсультируйтесь с квалифицированным проектировщиком / установщиком, разбирающимся в вентиляции, или свяжитесь с нами.

Q: Могу ли я проложить воздуховод вниз?
Ни одна из частей воздуховода не должна проходить так, чтобы отработанный воздух стекал вниз. Поскольку тепло выхлопных газов увеличивается, принудительное движение воздуха вниз вызовет повышенное статическое давление. Неправильно установленная труба воздуховода вызовет чрезмерное статическое давление (сопротивление воздуха), что может привести к дребезжанию, вибрации и шумам от ударов воздуха, а также к недостаточной вентиляции.

Q: Какая высота вам нужна?
Определить правильную высоту вытяжки может быть несложно, если вам известна высота потолка. Предположим, например, что ваши потолки имеют высоту 9 футов, то есть 108 дюймов. Затем вы возьмете все 108 дюймов и вычтете 36 дюймов для высоты вашего диапазона, получив 72 дюйма. Затем вам нужно будет определить, на какой высоте вы бы хотели снять вытяжку с варочной панели. Мы рекомендуем подвесить на высоте 24-30 дюймов над варочной поверхностью с максимальной установленной высотой 36 дюймов над варочной поверхностью.Мы рекомендуем повесить вытяжной колпак на высоте 24–30 дюймов над варочной поверхностью для оптимальной производительности, поэтому давайте просто скажем, что вы решили повесить его на 30 дюймов над варочной поверхностью. У вас осталось 72 дюйма, поэтому вычтите 30 дюймов для расстояния между вашей варочной поверхностью и нижней частью вытяжки, и теперь общая высота вытяжки составит 42 дюйма.

Q: Какая ширина вам нужна?
Идеальная ширина вытяжного колпака должна быть на шесть дюймов шире, чем поверхность для готовки, то есть свисать на три дюйма с каждой стороны.Наличие вытяжки шире, чем диапазон, обеспечивает дополнительную зону захвата, обеспечивая более эффективную вентиляцию. Если пространство ограничено, вытяжка должна быть не меньше ширины варочной поверхности. Островные блоки менее просты, чем настенные блоки, требующие дополнительных 6 дюймов зоны захвата из-за сквозняков в комнате. Соблюдение этих рекомендаций обеспечит оптимальную работу вытяжного шкафа.

Q: Вытяжка какой глубины вам нужна?
Глубина вытяжки должна идеально покрывать поверхность кухонной плиты спереди и сзади.Наши обычные вытяжки обычно имеют размер 20 дюймов, стандартные модели настенных вентиляционных отверстий PROFESSIONAL имеют глубину от 24 до 27 дюймов в зависимости от требований к поверхности для приготовления пищи, в то время как наши островные модели имеют стандартную глубину 27 дюймов.

Q: Вытяжка какого стиля вам нужна?

Выбор подходящей вытяжки может быть таким же, как выбор правильной одежды, это вопрос личных предпочтений и стиля. Вытяжка для кухни, вероятно, будет одним из центральных элементов вашей кухни, что сделает ее одним из важных элементов дизайна.Принимая решение о дизайне, примите во внимание несколько вещей, включая то, является ли остальная часть вашего дома традиционным, современным или даже деревенским. Лучшая форма для работы вытяжек — это вытяжка пирамидальной формы, так как она способствует всасыванию. Такие модели, как Tofino, Vega, PS29, Victory Twister MAX… и т. Д., Являются наиболее эффективными.

В: Могу ли я вывести вытяжку на чердак, а не через крышу или стену?
Нет. Запрещается выпускать воздух в помещения внутри стен, потолков, чердаков, в подвесные помещения или гаражи.Влага и жир скапливаются в помещении и представляют огромную опасность возгорания. Это особенно важно, поэтому мы настоятельно рекомендуем, чтобы этот тип установки выполнял профессиональный установщик.

Q: Какое значение CFM является вашим максимальным значением? А как насчет других скоростей?
При первой и самой низкой настройке производительность составляет около 200 куб. Футов в минуту. CFM постепенно увеличивается до максимального значения до 750 CFM.

Q: Сколько кубических футов в минуту мне нужно для моей плиты или варочной поверхности?
Для обычных электрических и газовых плит или варочных панелей мы предлагаем полную линейку вытяжек, которые могут удовлетворить ваши потребности в приготовлении пищи с желаемыми функциями.Для газовых плит с высокой выходной мощностью или варочных панелей рекомендуется минимальная скорость вентиляции 1 куб. Фут / мин на 100 БТЕ.

Q: А лучший фильтр?
Дефлекторные фильтры всегда являются лучшими в использовании и являются обязательными для систем нагнетания с более высокой производительностью. Сетчатые фильтры, как правило, подходят для применений с более низким CFM или более электрических, включая индукционные. Перегородочные фильтры тише, чем сетчатые фильтры, а также обладают дополнительным преимуществом, поскольку лучше подходят для локализации пожара. Все фильтры вытяжки необходимо регулярно мыть — чем больше, тем лучше — мытье не повредит их.

В: На какой высоте я должен устанавливать вытяжку над плитой?
Для наиболее распространенных установок требуется диапазон 24–32 дюйма между нижней частью вытяжки и верхней частью варочной панели. Это обеспечит лучшую зону улавливания варочных примесей. Для воздуходувок большой мощности расстояние от варочной поверхности до нижней части вытяжки должно составлять не менее 24 дюймов для электрических (индукционных) варочных панелей и мин. — 30 дюймов для газовых плит, если иное не указано для конкретной вытяжки или плиты. Установленная высота основания вытяжки над варочной поверхностью не должна превышать 31 дюйм как для настенных, так и для островных устройств.Рекомендуемый минимум для серии Victory 198 и 218 составляет 28 дюймов над варочной поверхностью. Вытяжка должна быть расположена по центру над варочной поверхностью. Это обеспечит наилучшую зону улавливания кухонных примесей. За дополнительной информацией обращайтесь к местным строительным нормам и стандартам.

Q: Что означают рейтинги CFM?
CFM — кубические футы в минуту. Это единица измерения, используемая для описания объема воздуха, «всасываемого» вытяжкой за одну минуту. Чем выше число CFM , тем большее количество воздуха выпускает вытяжка.Рекомендуемая минимальная производительность вытяжки составляет от 150 до 160 куб. Футов в минуту. Для газовых плит с высокой выходной мощностью или варочных панелей рекомендуется скорость вентиляции 1 куб. Фут / мин на 100 БТЕ. Для высокопроизводительных вытяжек может потребоваться отдельная система вентиляции; пожалуйста, обратитесь к местным строительным нормам и стандартам для получения более подробной информации.

В: Какого размера отверстие для воздуховода необходимо для подключения вытяжки?
Для большинства наших вытяжек требуется открывание наружу на 6, 7 или 8 дюймов. Если у вас нет доступа на улицу, вы должны использовать наш комплект для бесконтактной рециркуляции

Q: Могу ли я уменьшить размер воздуховода?
Мы не рекомендуем уменьшать размер воздуховода, поскольку это снижает CFM и увеличивает шум и вибрацию.

Q: Могу ли я снять элементы управления вытяжкой и установить их отдельно от вытяжки?
Изменение продукта приводит к аннулированию гарантии и сертификации производителя.

Q: Пожалуйста, дайте мне больше информации о угольных фильтрах (только версия для фильтрации)
Этот фильтр нельзя мыть или заменять. Его используют для улавливания неприятных запахов, возникающих при готовке. Его следует установить на защитную решетку двигателя и заменять каждые 4 месяца. При снятии поверните фильтр против часовой стрелки, пока он не выйдет из своего положения.Угольный фильтр не входит в комплект. Заказывается отдельно.

В: Некоторые инспекторы строительства требуют «подпиточный воздух» для вытяжек более 500 куб. Футов в минуту. Что такое «Макияж на воздухе»?
Когда вытяжка работает, она втягивает воздух из дома наружу и создает или способствует созданию небольшого вакуума в доме. Возникающее в результате отрицательное давление может быть серьезным. Если отрицательное давление достаточно велико, оно может привести к тому, что печь и другие устройства для сжигания топлива будут вытягивать в дом опасные газы, такие как CO.Все вытяжные вентиляторы, включая сушилки для одежды, должны иметь достаточный приток воздуха. Воздух, необходимый для этого, называется воздухом для подпитки.
Хотя системы подпитки не являются обязательными во всех регионах, в некоторых регионах приняты законы, гарантирующие установку систем подпитки, и домовладельцам важно проконсультироваться с местными строительными нормами. Установка вытяжки с вытяжкой позволяет эффективно менять воздух, что улучшает качество среды, в которой вы живете. Даже если система подпиточного воздуха не требуется или не является обязательной для конкретного применения, простое открытие окна наружу может эффективно помочь в этом процессе.Это то, что нужно учитывать во многих современных герметичных домах. Уточните у своего строительного инспектора, нужен ли вам блок подпиточного воздуха. Пожалуйста, посмотрите видео ниже

Установка вытяжки — Extreme How To

Ларри Уолтон

Под вытяжкой — Установите вытяжку духовки, чтобы модернизировать вытяжную систему вашей кухни.

Когда Vendettis решили модернизировать свою кухню, они выбрали одно из ключевых усовершенствований — это установка вытяжки коммерческого типа.Вытяжка из нержавеющей стали не только добавила бы блеска изысканной кухне, но и открыла бы комнату для лучшего обзора окон и прилегающих жилых зон. В качестве дополнительного бонуса новая конструкция вытяжки будет предлагать лучший воздушный поток для удаления пара и запахов из дома.

Если вы строите новую кухню или планируете реконструкцию с использованием вытяжки такого типа, убедитесь, что поверхность стены и источник питания уже установлены. Однако, если вы снимаете существующую вытяжку и навесные шкафы, на которых она установлена, у вас впереди еще немного работы.

Большая часть складского пространства над существующей вытяжкой Vendettis была занята воздуховодами. Они посчитали, что могут компенсировать потерю места для хранения из-за удаления соседних навесных шкафов, установив несколько полок из нержавеющей стали, которые обеспечили бы функциональное хранение, добавив при этом коммерческого ощущения кухни.

Как к:

Step 1: Подготовьтесь к установке этой вытяжки в индустриальном стиле, удалив все навесные шкафы, расположенные над плитой.Некоторые домовладельцы компенсируют потерю шкафов для хранения, устанавливая открытые полки и стеллажи возле вытяжки.

Шаг 2: Извлеките детали вытяжки из упаковки и установите монтажный кронштейн, чтобы измерить расстояние от нижней части прибора до кронштейна.

Шаг 3: Совместите направляющие для измерения, чтобы убедиться, что они достигают потолка на высоте, выбранной вами для установки вытяжки.

Шаг 4: Измерьте и отметьте высоту монтажной пластины вытяжки. Обратите внимание на предложения по высоте в инструкции, потому что это повлияет на работу вытяжки и на то, насколько хорошо она удаляет пар и не дай бог, дым из зоны варочной поверхности.

Шаг 5: С помощью уровня отметьте отвесные линии, где будут расположены труба воздуховода и желобок. Для нашей установки это также определило расположение необходимой розетки.

Шаг 6: С помощью компаса разметьте место, где воздуховод должен быть разрезан, чтобы пройти через потолок. Внутри вытяжки не так много места, поэтому держите воздуховод близко к стене.

Шаг 7: Вырежьте отверстие для канала вытяжки с помощью небольшой пилы для стен.

Шаг 8: Установите монтажный кронштейн и отметьте места для винтов монтажного кронштейна.

Шаг 9: Если вы можете ударить по стойке с помощью только одного винта, используйте стеновой анкер с другой стороны кронштейна.Примечание. Если вы не можете закрепить кронштейн в стойке хотя бы одним винтом, НЕ устанавливайте вытяжку, используя только стенные анкеры. Вам нужно будет открыть стену и установить подкладку.

Шаг 10: Прикрепите кронштейн к стене.

Шаг 11: Повесьте вытяжку на кронштейн.

Шаг 12: Используйте уровень, чтобы убедиться, что вытяжка установлена правильно.

Шаг 13: После разметки мест установки и добавления всех необходимых анкеров снова повесьте вытяжку и закрепите ее через заднюю стенку в прилагаемых отверстиях для винтов. Примечание. Возможно, вам придется просверлить отверстие или два в местах расположения шпилек, чтобы убедиться, что вы крепитесь к прочной основе.

Шаг 14: При необходимости соберите монтажные кронштейны загонки капота. Проверьте эти кронштейны, чтобы увидеть, насколько они подходят.

Шаг 15: Установите монтажные кронштейны направляющих вытяжки между отметками разметки направляющих и на правом возвышении до потолка.

Шаг 16: Вытяните секцию воздуховода в отверстие в потолке и вниз на фланец воздуховода вытяжки.

Шаг 17: Войдите в чердак и завершите установку вытяжного канала. Вытяжка должна выходить через вентиляционное отверстие на крыше. Основная задача вытяжки — отвод пара из кухни, и этот пар должен отводиться с чердака. Избегайте низких мест в воздуховоде, где пар может конденсироваться в воду и накапливаться в воздуховоде.

Шаг 18: Оберните все соединения воздуховодов термостойкой лентой, а не стандартной изолентой.

Шаг 19: Закройте воздуховод вытяжки термостойкой изолентой.

Шаг 20: Снимите защитную пленку с заглушки капота в местах перекрытия частей. Рекомендуется оставить пленку как можно дольше, чтобы защитить отделку во время установки.

Шаг 21: Соберите секции заглушки вытяжки так, чтобы длина соответствовала расстоянию от вытяжки до потолка.

Шаг 22: Поместите желоб вытяжки над воздуховодом.

Шаг 23: Прикрепите загон к скобам.

Шаг 24: Снимите защитную пленку с установленной вытяжки.

Шаг 25: Установите фильтры в соответствии с инструкциями.

Step 26: Готовая кухня имеет большие открытые пространства над плитой.

БОКОВОЕ ПРИМЕЧАНИЕ 1

Ремодел капота Range

Чтобы подготовить существующую кухню, где необходимо снять шкафы, вам необходимо отключить питание старой вытяжки, а также варочной панели, прежде чем накрывать варочную панель и прилавок защитным картоном или тканью.

Отсоедините и снимите существующую вытяжку. Разрезание герметика и удаление любых карнизов шкафа поможет свести к минимуму повреждение стен.

Убедитесь, что вы удалили все винты, которыми навесные шкафы крепятся к прилегающим лицевым каркасам шкафа или коробкам. Получите некоторую помощь, прежде чем откручивать винты, которыми шкафы крепятся к стене.

Узнайте из инструкций к вытяжке, где должен быть источник питания. Если новая вытяжка поставляется со шнуром, для которого требуется розетка, вам также необходимо будет предоставить ее.

Отремонтируйте все стены и покрасьте поверхность перед тем, как приступить к установке вытяжки.

БОКОВОЕ ПРИМЕЧАНИЕ 2

Установка розетки вытяжки

Некоторым приборам для установки требуется розетка. Если ваша старая вытяжка была «зашитой», возможно, вам придется установить переделанную соединительную коробку для розетки.

Разложите эту коробку в зоне погони, но в сторону, чтобы канал очистился, когда все будет собрано.

Используйте небольшую пилу для стеновых панелей, чтобы вырезать выходную распределительную коробку.

Проденьте провод из исходного положения через новое отверстие в гипсокартоне через одно из отверстий в задней части соединительной коробки.

Установите соединительную коробку в стене и закрепите ее с помощью прилагаемой системы крепления.

Обрежьте и зачистите концы проводов.

Подсоедините провода к розетке — черный провод к золотому винту, белый провод к серебристому винту.

Загните провод на место, когда вы размещаете розетку в коробке. Прикрепите розетку к коробке шурупами, которые еще должны быть прикреплены к розетке.

Установите крышку. Включите выключатель. Сделанный.

Как заменить патрон вытяжки

Как заменить патрон вытяжки | Руководство по ремонту

Пожалуйста, включите JavaScript для просмотра веб-сайта.

Это руководство по ремонту своими руками объясняет, как заменить розетку в вытяжке.Розетка подключает лампочку к электросети. Если свет не включается, сначала замените лампочку. Если свет по-прежнему не работает, замените изношенную или сломанную розетку лампы на часть вытяжки, одобренную производителем.

Используйте эти основные шаги, чтобы заменить розетку в обычных вытяжках Kenmore, Broan, Whirlpool, KitchenAid, Frigidaire и Electrolux.

01.
Отключите электропитание
Выключите домашний автоматический выключатель, чтобы отключить электропитание вытяжки.
02.
Снимите фильтры и нижнюю панель.
Потяните защелки, чтобы освободить воздушные фильтры, и вытащите оба фильтра из вытяжки.
Выверните винты, которыми нижняя панель крепится к раме вытяжки, и вытяните нижнюю панель из вытяжки.
Предупреждение. При откручивании последнего винта поддерживайте нижнюю панель рукой, чтобы нижняя панель не упала на варочную панель.
ФОТО: Снимаем фильтры.
ФОТО: Открутите винты нижней панели.
ФОТО: Снимаем нижнюю панель.
Отсоедините разъемы жгута проводов от розеток на боковой панели.
Потяните переднюю часть боковой панели внутрь, чтобы освободить фиксатор, а затем снимите боковую панель.
ФОТО: Потяните боковую панель внутрь, чтобы освободить ее.
ФОТО: Снимите нижнюю боковую панель.
ФОТО: Отсоединить световые провода.
04.
Снимите патрон лампы
Возьмитесь за нижнюю часть патрона светильника и поверните его вправо, чтобы освободить защелки, удерживающие патрон светильника на боковой панели.
Вытяните патрон лампы из боковой панели и выбросьте.
ФОТО: Высвободить розетку из панели.
ФОТО: Снимаем патрон фары.
05.
Установите новую розетку для лампы
Совместите фиксирующие выступы и вставьте новую розетку в боковую панель.
Поверните патрон лампы влево, чтобы зафиксировать его на боковой панели.
06.
Установите вытяжку на место
Установите на место боковые панели.Вставьте задний конец боковых панелей в пазы рамы и сдвиньте передний конец боковых панелей наружу, чтобы защелкнуть их в передних кронштейнах.
Вставьте разъемы жгута проводов для розеток освещения.
Сдвиньте нижнюю панель на место. Закрепите нижнюю панель крепежными винтами.
Установите воздушные фильтры на место.
07.
Восстановить электропитание
Переустановите автоматический выключатель в доме, чтобы восстановить подачу электроэнергии на вытяжку.

Предупреждение: Ремонт оборудования может быть опасным. Используйте соответствующие инструменты и защитное оборудование, указанные в руководстве, и следуйте всем инструкциям. Не продолжайте, пока не будете уверены, что понимаете все шаги и можете завершить ремонт. Некоторые виды ремонта должны выполняться только квалифицированным специалистом.

Симптомы, общие для всех вытяжек

Выберите симптом, чтобы просмотреть соответствующие ремонтные работы вытяжки.

Основные причины: засорение воздушных фильтров, проблемы с воздуховодами, отказ двигателя вентилятора, сломанная лопасть вентилятора Основные причины: срабатывание охранной функции из-за высокой температуры варочной панели, неисправный датчик температуры, отказ электронной платы управления Основные причины: отказ электронной платы управления, плохое управление пользовательским интерфейсом, Неисправности выключателя света и вентилятора, неисправность проводки Основные причины: неисправный выключатель вентилятора, неисправность электронной платы управления, неисправное управление пользовательским интерфейсом, неисправность проводки Основные причины: нехватка электроэнергии, неисправная электронная плата управления, неисправный пользовательский интерфейс, неисправность вентилятора и выключателя освещения, проблемы с проводкой Причины: ослабленные крепежные винты, неисправный двигатель вентилятора, поврежденная лопасть вентилятора, изношенные подшипники двигателя вентилятора Основные причины: неисправная лампочка, сломанный выключатель света, плохое электронное управление, сбой управления пользовательским интерфейсом, плохая розетка света, неисправность проводки

Общие для всех руководства по ремонту вытяжки

Эти пошаговые инструкции по ремонту помогут вам безопасно исправить то, что сломалось на вашей вытяжке.

1 декабря 2013 г.

Лайл Вайшвилл

Выключатель вентилятора включает двигатель вентилятора вытяжки. Если переключатель вентилятора неисправен, замените его, следуя подробным инструкциям в этом руководстве по ремонту.

1 декабря 2013 г.

Лайл Вайшвилл

Если вентилятор вытяжки не работает, вероятно, неисправен двигатель вентилятора. Следуйте инструкциям в этом руководстве, чтобы заменить двигатель вентилятора.

20 января 2013 г.

Лайл Вайшвилл

Если вы заменили лампочку, но она по-прежнему не работает, вероятно, неисправна розетка.Воспользуйтесь подробными инструкциями в этом руководстве по ремонту, которые покажут вам, как его заменить.

Статьи и видеоролики, общие для всех вытяжек

Воспользуйтесь советами и советами в этих статьях и видеороликах, чтобы максимально использовать возможности вытяжки.

1 ноября 2014 г.

Общие вопросы о вытяжках

Персонал Sears PartsDirect

Узнайте, какие вопросы у многих людей возникают по поводу использования, обслуживания и ремонта вытяжек.
