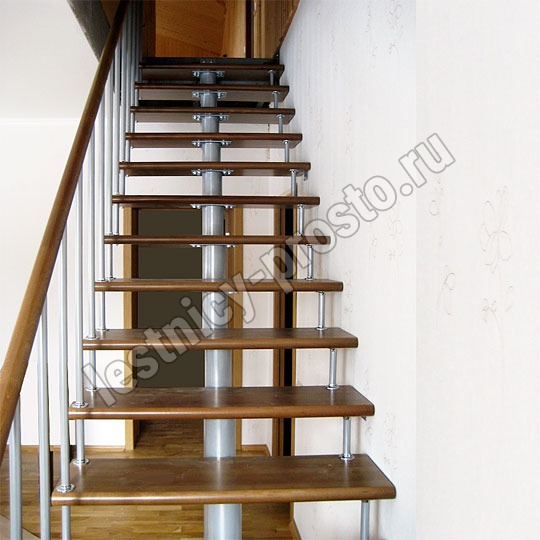

Фото модульная лестница: Модульные лестницы на второй этаж в частном доме, купить лестницу из модулей для дома, металлическая и сборная в Москве

Содержание

Конструктор лестниц, сборка модульной лестницы: инструкция

Содержание

  • 1 Немного об особенностях модульных лестниц
  • 2 Материал
  • 3 Подготовительный этап
  • 4 Модульная лестница своими руками из металла: чертежи
  • 5 Инструкция по сборке модульной лестницы своими руками
    • 5.1 Процесс монтажа каркаса модульной системы
    • 5.2 Монтаж модульной лестницы
    • 5.3 Монтаж ступенек
    • 5.4 Установка поручней

Всё чаще при строительстве частных домов и дач хозяева останавливают свой выбор  на модульных лестницах. Они просты и быстры в монтаже и сборке, а в определенных случаях цена может быть относительно невысокой.

Сейчас в продаже несложно найти  все необходимые комплектующие для модульных лестниц.  Можно обратиться в специализированные организации, которые изготовят всю конструкцию по вашему индивидуальному проекту, ее нужно будет только собрать на месте. Однако нередко велико желание сделать всё самостоятельно.   Как собрать модульную лестницу своими руками, мы расскажем в данной статье.

Немного об особенностях модульных лестниц

Модульная лестница это конструкция, выполненную из соединённых друг с другом однотипных деталей. Это система образует цепной косоур, который является каркасом, несущем на себе основную нагрузку.

Помимо этого, используются дополнительные опорные элементы:

  • центральный столб, если конструкция винтовая,
  • опорные вертикальные балки, которые устанавливаются в прямых и поворотных конструкциях через каждые 1,5м и чаще,
  • либо крепление на стену, если последняя является капитальной и обладает хорошим уровнем прочности.

Имеете в виду, что модульные лестницы могут со временем  расшатывается. Поэтому хотя бы раз в полгода необходимо проверять надежность всех соединений и в случае  необходимости  дополнительно подкручивать их.

Материал

Материал, который вы выберете, определит не только стоимость элементов для модульной лестницы, но и общую надежность и долговечность.

При изготовлении ступеней многие останавливают свой выбор на деревянном массиве. Такие лестницы смотрятся невероятно роскошно, а также абсолютно экологичны и обладают высоким запасом прочности. Можно использовать древесину сосны или бука.

Также в ходу клееные деревянные панели. Многие используют прессованную фанеру или пластик. Всё зависит от ситуации и имеющихся у вас денежных средств.

Для каркаса вы можете остановить свой выбор также на дереве, нержавеющей стали или конструкционной стали, которую необходимо будет покрыть  лакокрасочными или полимерными составами. Предпочтительными являются последние два варианта.  Металл обеспечит необходимую жесткость лестнице, и она сможет прослужить вам долгие годы. Рекомендуется использовать только  хороший металл с толщиной не менее 5мм.

Подготовительный этап

Перед тем как приступить к сборке модульной лестницы, обратите внимание на ряд важных моментов:

  • В случае крепления конструкции к стене ее толщина должна составлять не меньше 20 см.
  • При использовании вертикальных опор обязательно подготовьте под них фундамент, так называемые бетонной площадки.
  • Если пол деревянный, дополнительно усильте лаги поперечными брусками.

Модульная лестница своими руками из металла: чертежи

На этапе проектирования вам нужно будет определить модель вашей лестницы, произвести замеры  выделенного под нее пространства и рассчитать все необходимые данные для лестницы. В этом вам  хорошо помогут онлайн-калькулятор и конструктор лестниц.

Если ваша лестница будет достаточно высокой, то есть содержать больше пятнадцати ступенек, рекомендуется установить промежуточную площадку.

Инструкция по сборке модульной лестницы своими руками

Вам потребуются круглые металлические трубы с толстыми стенками. Сделать их самостоятельно вряд ли получится, поэтому лучше приобрести их в специализированной организации. Эти трубы пойдут на модули.

Также потребуется хорошие прочные трубы,  из которых вы будете делать несущие опоры.

Ступени вы можете самостоятельно выпилить из древесины либо заказать в организации, работающей по данному профилю. То же касается и заготовок для балясин и перил. Вы можете выпилить их самостоятельно либо купить готовые элементы в магазине. Кроме того, вам потребуется сварочный аппарат, а также цемент, вода и песок для изготовления бетонного раствора.

Процесс монтажа каркаса модульной системы

  1. Нарежьте трубы в соответствии по имеющимся размерам, используя болгарку.
  2. Приварите прямоугольную профтрубу к круглой с двух сторон от разреза, стяните при помощи болтов. Это обеспечит конструкции необходимую прочность.
  3. Отрезок тонкой трубы вставьте в толстую, стяните болтами.
  4. По этой схеме изготовьте необходимое количество модулей. Финишный и стартовый модули будут несколько отличаться. К ним следует дополнительно приварить металлическую площадку, при помощи которой модуль будет прикрепляться к перекрытию анкерами.

Монтаж модульной лестницы

  • Промажьте модули изнутри при помощи масла или смазки WD-40.
  • Установите стартовый модуль на пол, подстелив под него фанеру или гофрокартон.
  • Вставляйте элементы один в один, как будто собираете колонну. Финишный модуль закрепите таким образом, чтобы последняя ступень оказалось вровень с полом второго этажа. Для работы  используйте строительный уровень.

  • Начинайте аккуратно раздвигать каркас. Вы не повредите имеющееся у вас напольное покрытие, если, как мы рекомендовали выше, подстелили под нижний модуль фанеру. Придайте каркасу необходимую форму.
  • Далее приступаем к изготовлению вертикальных стоек. Будет очень хорошо, если вы смонтируете их на фундамент. Замесите цемент с песком в пропорциях 1:2. Залейте полученной бетонной смесью приямки, предварительно установив туда опоры. Если нет возможности залить фундамент, прикрепите площадку стартового модуля к полу при помощи нескольких анкеров.
  • После высыхания бетонного раствора прикрепите собранный металлический каркас к вертикальным опорам, используя болты.
  • Последним крепится стартовый модуль. Если ваш пол из бетона, делайте это при помощи анкеров. Если установка каркаса осуществляется на деревянное покрытие, используйте глухари с резьбой, аналогичной резьбе шурупов.

Монтаж ступенек

  1. Воспользовавшись строительным уровнем, прикрутите фланцы для крепления ступеней к собранным модулям.
  2. На фланце уложите ступени, разметьте места для крепежей.
  3. В указанных точках просверлите отверстия.
  4. Прикрепите ступеньки на фланцы при помощи глухарей или других крепежных элементов.

Установка поручней

Если вы приобрели в магазине готовые балясины, которые имеют в диаметре 25мм, следуйте данной инструкции:

  1. Отмерьте от края ступени 5 см, просверлите отверстие, равное диаметру балясины.
  2. Вставьте балясину в данное отверстие и выровните и ее по уровню.
  3. На нижней ступеньке отметьте точку, на которую приходится центр балясины. И просверлите дырку диаметром 5 мм. Она необходима для крепления болтом.
  4. Вставьте балясину в заготовку и закрутите болт на нижней ступени.
  5. Аналогичным образом установите все балясины.
  6. Прикрепите поручень к балясинам саморезами. Готовые модели снабжены специальными пазами для этого.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Adblock
detector

Модульная лестница Леруа Мерлен (98 фото)

1

Модульная лестница с забежными 180 градусов Леруа Мерлен


2

Лестница Квадро компакт


3

Модульная лестница Стамет


4

Athena 140 лестница


5

Модульная лестница с забежными 180 градусов


6

Лестница Мерлен Леруа модульная лестница


7

Модульная лестница Dixi Plus


8

Отделка для лестницы Леруа Мерлен


9

Лестница касторама


10

Модульная лестница из Леруа Мерлен


11

Лестница Мерлен Леруа модульная лестница


12

Сборная лестница из Леруа Мерлен


13

Модульная лестница Леруа Мерлен


14

Модульная лестница Леруа


15

Модульная лестница Леруа на 180


16

Модульная металлическая лестница Леруа Мерлен


17

Модульная лестница Леруа перила 80


18

Dolle Calgary d120


19

Лестница Dolle Athena


20

Athena 140 лестница


21

Сборная лестница из Леруа Мерлен


22

Сборная лестница Леруа Мерлен


23

Модульная лестница из Леруа Мерлен в интерьере


24

Модульная лестница Леруа Мерлен


25

Стойка модульная лестница


26

Металлическая лестница из Леруа Мерлен


27

Лестница меж этажная металдерево


28

Эволис модульная лестница


29

Лестница модульная Athena


30

Винтовая лестница Леруа Мерлен


31

Лестница лв-1


32

Лестница модульная Athena 140


33

Сборная винтовая лестница Леруа Мерлен


34

Лестница на монокосоуре 180 градусов


35

ДЛС 036 модульная лестница


36

Лестница модульная Athena 140


37

Модульная лестница на 180 градусов Леруа Мерлен


38

Модульная лестница Стамет


39

Лестница сборная модульная Леруа Мерлен


40

Винтовая лестница Calgary d 120 см


41

Модульная лестница в деревянном доме


42

Модульная лестница Леруа Мерлен


43

Модульная лестница Леруа 270


44

Лестница винтовая Montreal Style d160


45

Leroy Merlin модульные лестницы


46

Fontanot лестницы винтовые


47

Деревянная межэтажная лестница лес-91


48

Деревянная межэтажная лестница лес-07


49

Сборная лестница из Леруа Мерлен


50

Модульная лестница эк Леруа Мерлен


51

Консольная лестница Minka Style


52

Винтовая лестница Calgary d 120 см


53

Деревянная межэтажная лестница лес-01 поворот 180


54

Модульная лестница Graz Dolle (Дания)


55

Лестница на больцах с косоуром


56

Модульная лестница Леруа


57

Деревянные дома лестница в мансардную комнату 97 модульная лестница


58

Межэтажная лестница лес 03


59

Лестница лес-03 универсальная поворот 180


60

Комбинированная лестница Leroy Merlin


61

Лестница поворотная на 180° лс-04у, универсальная


62

Модульная лестница из Леруа Мерлен


63

Винтовая лестница Леруа Мерлен


64

Модульная лестница из Леруа Мерлен


65

Модульная лестница п образная


66

Модульная лестница спринт (c поворотом на 180 градусов)


67

Винтовая лестница Леруа Мерлен


68

Лестницы модульные Atrium Dixi


69

Модульная лестница п образная


70

Модульная лестница наборная


71

Модульная лестница Элегант Леруа Мерлен


72

Лестница Леруа Мерлен


73

Лестница л5


74

Модульная лестница Фаворит (с поворотом 90 градусов) серия: Классик


75

Сборная лестница Леруа Мерлен


76

Модульная лестница Леруа на 180


77

Сборная лестница Леруа Мерлен


78

Модульная лестница Леруа


79

Модульная лестница Леруа Мерлен


80

Leroy Merlin модульные лестницы


81

Модульная лестница Dixi Plus


82

Модульная лестница Леруа Мерлен


83

Лестница лес 715 универсальная


84

Элементы модульной лестницы


85

86

Модульная лестница спринт (c поворотом на 180 градусов)


87

Лестница модульная Mini Plus


88

Модульная лестница Леруа 270


89

Модульная лестница компакт Квадро с поворотом 90 градусов


90

Dolle Calgary


91

Чердачные лестницы в Леруа


92

Комбинированная лестница Leroy Merlin


93

Лестницы Dolle модульная


94

Винтовая лестница Calgary d 120 см


95
96

Деревянная межэтажная лестница лес-10


97

Модульная лестница Minka


98

Модульная лестница с поворотом на 180 и площадками

на второй этаж фото, онлайн расчет ступеней, отзывы и модули, Касторама 90 градусов

Модульные лестницы имеют массу положительных отзывов

Каждый человек желает сделать свое жилище красивым и уютным. Решение этой задачи для владельцев загородного дома или коттеджа не обходится без выбора конструкции и дизайна лестницы. Один из вариантов, предлагаемых сегодня производителями, лестница модульная. Она представляет собой удобную, практичную, современную конструкцию, которая удачно дополнит любой интерьер. Немного подробнее о модульных лестницах.

Содержание материала:

  • 1 Выбираем модульные лестницы на второй этаж дома
  • 2 Комплектующие модули для сборки лестниц
  • 3 Варианты ступеней для модульных лестниц: материалы
  • 4 Проводим онлайн расчет модульной лестницы перед монтажом
  • 5 Модульные лестницы: отзывы
  • 6 Преимущества модульной лестницы с 90 градусным поворотом

Выбираем модульные лестницы на второй этаж дома

Модульные лестницы были разработаны итальянскими дизайнерами. В настоящее время они усовершенствуются и производятся, как варианты бюджетные, так и роскошные элитные.

Устанавливаются модульные лестницы, и в частный дом, и в двухуровневую квартиру.

В конструкцию модульной лестницы входит высокопрочный каркас из металла, который собирается из отдельных деталей (модулей) и представляет собой косоур, опоры, укрепляющие косоур, ступени и поручни. В большинстве конструкций, металлический каркас располагается по средней линии лестницы. Существуют также варианты конструкций с двумя косоурами.

Срок эксплуатации модульных лестниц может составлять более 100 лет

Преимущества модульной лестницы:

  • Долговечность, срок эксплуатации может составлять более 100 лет;
  • Надежность, модульные соединения не расшатываются и не ослабевают;
  • Бесшумность, в отличие от деревянных лестниц, которые скрипят;
  • Изящная конструкция, особенно по сравнению с бетонными лестницами;
  • Легкость в сборке, чтобы собрать конструкцию, достаточно 2 человек;
  • Простота обслуживания.

Модульные межэтажные лестницы включены в государственный реестр №35530 и могут быть прямыми (маршевыми), поворотными (Г-образными, П-образными) или винтовыми. Поворот выполняется на 90ᵒ, 180 градусов и любую другую величину с помощью поворотных (забежных) ступеней, либо устанавливается промежуточная площадка.

Варианты конструкций лестниц на второй этаж можно увидеть, например, в каталоге фирмы Столярис на странице 134.

Комплектующие модули для сборки лестниц

Основной элемент модульной лестницы – сборный металлический каркас. Соорудив его своими руками, можно неплохо сэкономить. Собрать модульную лестницу не сложно. Для возведения каркаса, потребуется подробная инструкция, хороший помощник и набор инструментов.

Сборные модули могут быть различных конструкций:

  • Стакан в стакан – модули помещаются один в другой, сборку начинают снизу, размер шага не регулируется;
  • Модуль–хомут – конструкцию начинают устанавливать сверху, каждый модуль вставляют и затягивают, можно регулировать высоту шага;
  • Литые модули, выполнены литьем;
  • На двух косоурах, штампованные, обычно китайские лестницы;
  • Деревянные модули;
  • Модули оригинальной формы, изогнутые, дуговые.

Каждая конструкция имеет свои плюсы и минусы. Сборка стакан в стакан более надежна, но из-за невозможности регулировки высоты шага, нужно тщательно определять размеры лестницы, длину, угол наклона, количество ступеней.

Сборные модули для лестниц могут быть различных конструкций

При сборке модуль-хомут и при обслуживании лестницы, требуется периодически поджимать соединения.

Собирать модульную лестницу начинают с верхнего стартового модуля, который прикрепляют к перекрытию чуть ниже уровня пола верхнего этажа. Затем в стартовый модуль вставляются один за другим промежуточные стандартные модули. Во время работы контролируется высота и уровень. На нужном этапе, согласно схеме, крепится опорный модуль, и устанавливается опора. В конце прикрепляется нижний финишный модуль. Специальных знаний и навыков при установке модульного каркаса не требуется, все делается согласно схеме и инструкции.

Варианты ступеней для модульных лестниц: материалы

В целях экономии, ступени можно сделать самостоятельно или использовать предлагаемые производителем. В соответствии с требованиями прочности, надежности и эстетичности, выбирают материал ступеней.

Варианты ступеней для модульных лестниц:

  • Деревянные;
  • Стеклянные;
  • Пластиковые;
  • Металлические;
  • Мраморные.

Ступени для модульных лестниц могут быть изготовлены из разного материала

Ступени выполняются определенной формы и размеров. Для выполнения поворота, изготавливаются забежные ступени, зауженные с одной стороны. Важно, чтобы в средней части такие ступени имели глубину, удобную для ходьбы. Первые 2 или 3 ступени снизу могут отличаться своей формой и быть немного шире. При монтировании ступеней утиный шаг, первой устанавливают правостороннюю ступень.

Чтобы лестница была удобной и безопасной, ступени должны быть длиной не менее 0,8 м и глубиной 0,28-0,3 м.

Для определения всех необходимых параметров, производится расчет лестницы, и составляется проект.

Проводим онлайн расчет модульной лестницы перед монтажом

Модульную лестницу можно изготовить на заказ, или выбрать готовую конструкцию. Готовые лестницы не всегда бывают соответствующего качества, а также иногда возникают трудности с тем, как провести монтаж. При выполнении изделия на заказ, производитель учитывает все пожелания клиента и старается воплотить самые креативные идеи.

На сайтах фирм, предлагающих лестницы, выполняются расчеты в режиме онлайн. От заказчика требуется только внести некоторые размеры, и выбрать вариант конструкции. Если возникают сомнения, то можно задать вопрос онлайн или вызвать замерщика на дом.

Данные, которые вносятся в онлайн калькулятор для расчета модульной лестницы:

  1. Высота лестницы, измеряется от уровня пола нижнего этажа до пола верхнего этажа, учитывая отделку.
  2. Ширина лестницы, принимается равной длине ступени.
  3. Тип конструкции лестницы.
  4. Материал и форма ступеней и ограждения.
  5. Размеры и форма проема или балюстрады.
  6. Личные пожелания и комментарии.

Модульную лестницу можно изготовить на заказ, или выбрать готовую конструкцию

После ввода всех необходимых данных, заказчик оставляет адрес электронной почты или номер мобильного телефона и получает расчеты и проект желаемой лестницы, а также её плановую стоимость.

При самостоятельном выполнении расчетов модульной лестницы, используются специальные программы и файлы стандартов с расширением qsd. Производя расчеты, необходимо помнить о требованиях безопасности, которым должна отвечать любая лестница, в том числе, и модульная.

Удобная лестница должна иметь угол наклона 30–40ᵒ и размеры ступеней, соответствующие средней длине шага.

Важно учитывать также размеры проема верхнего этажа. Небольшие ошибки в расчетах могут быть исправлены при монтаже конструкции модульной лестницы. На сайтах некоторых производителей предлагается пошаговая инструкция расчета модульной лестницы.

Модульные лестницы: отзывы

Отзывы о модульных лестницах самые разные. Хорошие отзывы оставили покупатели фирмы Лесенка, которая имеет сеть магазинов по всей стране.

Достоинства модульных лестниц, отмеченные в отзывах:

  • Красивый внешний вид, легкая, воздушная конструкция;
  • Компактность, лестницу в разобранном виде легко транспортировать;
  • Качественные комплектующие;
  • Простота сборки;
  • Доступная цена.

Некоторые участники форумов нелестно отозвались о модульных лестницах, пожаловавшись на некачественные элементы и трудности в сборке. Эти недостатки часто встречаются в дешевых лестницах китайского производства.

Отзывы о модульных лестницах выделяют множество их достоинств

Чтобы избежать неприятностей, лучше приобретать лестницу проверенного производителя.

Например, пользуются спросом надежные модульные лестницы компаний Стамет и Касторама. Производство лестниц здесь ведется с использованием высокоточного немецкого оборудования, для прочности конструкций ступеней, используются ценные породы деревьев. Всевозможные варианты лестниц предлагает также фирма Столярис.

Высоким качеством отличаются модульные лестницы с металлическими каркасами Stairbox, изготовлением которых занимается компания Славянский Двор. Каждая ступень лестницы выдерживает вес до 250 кг. Конструкция прочная и долговечная, срок службы составляет 100 лет.

Хитом продаж была признана модульная лестница серии Престиж. Новая версия СуперПрестиж отличается улучшенным дизайном. При производстве лестниц этих серий, проводится контроль по международным стандартам.

Преимущества модульной лестницы с 90 градусным поворотом

Модульные лестницы имеют различные конструкции со своими достоинствами и недостатками. Наиболее популярным вариантом является поворотная (Г-образные варианты) лестница.

Преимущества модульной лестницы с поворотом 90ᵒ:

  • Не занимает много места и не мешает проходу, так как располагается обычно в углу, возле стены;
  • Надежность и безопасность за счет дополнительного крепления к стене;
  • Выполнение поворота в любую сторону;
  • Красивая, изящная форма.

Модульная лестница с 90 градусным поворотом не занимает много места и не мешает проходу

Готовые решения межэтажных лестниц предлагаются производителями.

Вариант Г-образной модульной лестницы серии Супер Престиж имеет конструкцию модулей, позволяющую регулировать высоту шага.

Оригинальная форма ступеней используется в лестнице утиный шаг Graz, модули которой окрашены в серебристый цвет.

Чтобы конструкция модульной лестницы не казалась скучной, ее дополняют всевозможными декоративными элементами, красивыми ограждениями подсветкой, ковровыми накладками на ступени.

Сборка модульной лестницы (видео)

Модульная лестница напоминает большой конструктор LEGO для взрослых. Самостоятельная сборка представляет собой увлекательное и интересное занятие, но подходить к ней нужно со всей ответственностью. Не забывайте, что лестница должна быть максимально удобной и безопасной для пожилых людей, маленьких детей и всех, кто будет по ней передвигаться.

Подробно: модульные лестницы (фото примеров)

Модульные Лестницы и Их Сборка: Инструкция, Видео, Фото

Модульная лестница на второй этаж

При сооружении домов, коттеджей в два и более этажа, часто возникает вопрос, а какую выбрать конструкцию лестницы?

При этом она должна быть удобной, красивой, занимать в помещении минимум полезного пространства. Один из вариантов – использование модулей при сборке лестничного марша. О том, какие бывают модульные лестницы и их сборка, производимая в домашних условиях, пойдет речь в этой статье.

Содержание статьи

  • Особенности конструкций
    • Виды изделий
    • Устройство модульной лестницы
  • Особенности устройства модульной лестницы и варианты ее сборки
    • Сборка лестницы «модуль в модуль»
    • Сборка лестницы «на резьбовой шпильке»
    • Сборка лестницы «на струбцине»
    • Изготовление лестницы

Особенности конструкций

Модульная лестница представляет собой конструкцию, состоящую из одинаковых, надежно скрепленных между собой модулей со ступеньками, которые прикреплены шпильками, болтами или винтами к центральному косоуру.

Лестницы сборные модульные предназначены для установки между двумя этажами, когда высота конструкции не превышает 3,5 метра.

Основными нагрузками на изделие являются собственная масса лестницы и вес движущихся по ней людей. Они передаются на верхний и нижний модули, и на опорную стойку, которая устанавливается при необходимости. На модуль предельно допустимая нагрузка может быть не больше 250 кг.

При выборе конструкции нужно обращать внимание на тип опоры лестницы. Имеются два конструктивных вида:

  1. С опорой на кронштейн или консольное крепление;
  2. С использованием опорных стоек, которые рекомендуется монтировать через 4 — 7 модулей, при величине пролета от 2,5 м или из-за невозможности прочного крепления финишного элемента к междуэтажному перекрытию.

Оптимальный угол наклона моделей 39° — 43°, но иногда можно допустить до 65°. Наличие специальных вкладышей позволяет регулировать модули по высоте. Минимальная высота проступи конструкции составляет 180 — 200 мм, а максимальная — 240 мм.

Преимущества и недостатки моделей, представлены в таблице:

ПреимуществаНедостатки
  • Большая разновидность стилей оформления моделей;
  • Простой монтаж и демонтаж лестницы;
  • Возможность выполнить регулировку угла поворота конструкции до 360°. Исключение — лестницы с соединением элементов на шпильках;
  • Ступеньки могут быть из самых разных материалов;
  • В помещении занимают минимум полезной территории;
  • Относительно низкая стоимость лестницы;
  • Достаточно простой ремонт, что объясняется заменой стандартных деталей, из которых собрана конструкция или отдельных ее модулей.
  • Вероятность расшатывания и просадки лестницы. Чтобы предотвратить это, необходимо устанавливать дополнительно подпорные стойки, но это может испортить эстетичный вид изделия;
  • При ширине марша более одного метра, при передвижении по лестнице человека, возникает большой изгибающий момент, что приводит к качанию, вибрации и возможно к наклону всей конструкции.
  • По прочностным характеристикам такие модели уступают цельносварным изделиям.

Виды изделий

Сборные модульные лестницы в зависимости от конфигурации бывают:

Вид конструкцииОсобенности

Маршевая

Это обычные прямые модели лестниц с широкими ступеньками. Очень удобные и надежные при использовании, но довольно больших габаритов и не совсем компактные.

Винтовая

Занимают минимум пространства, но не совсем удобны при эксплуатации, по сравнению с маршевыми конструкциями (подробней читайте тут).

Комбинированные

Это поворотные лестницы с промежуточными площадками. Занимают меньше места, чем маршевые, и достаточно удобные. Изготавливаются из двух и более маршей.

Существуют также подвиды конструкций, которые зависят от геометрии спуска, что можно увидеть на фото:

Самый распространенный вариант модульных моделей является одномаршевая лестница, а наиболее популярная конфигурация – поворотная.

Устройство модульной лестницы

Устройство модульной лестницы

Простотой и относительно невысокой стоимостью объясняется популярность модульной системы.

В состав конструкции входят:

  1. Каркас лестницы. В его составе:
  • Верхний или финишный модуль;
  • Средний модуль;
  • Нижний или стартовый модуль.
  1. Ступени;
  2. Подпорные вертикальные стойки;
  3. Балясины;
  4. Поручни.

Изготовление каркаса конструкции обычно выполняется из:

  • Нержавеющей стали;
  • Конструкционной стали, которая затем покрывается полимером или специальными лакокрасочными составами;
  • Древесины, при индивидуальном заказе.

Совет: При изготовлении изделия своими руками, для каркаса следует выбирать листовой металлический прокат, толщиной не менее 3 мм. Оптимальным вариантом является толщина листов 4 — 5 мм.

Для изготовления ступенек используются такие материалы:

  • Массив дерева;
  • Прессованная проклеенная древесина;
  • ПВХ, пластик;
  • Прессованная фанера.

Особенности устройства модульной лестницы и варианты ее сборки

Чертеж модульной лестницы

Как собрать модульную лестницу, видео показывает со всеми подробностями.

Но при этом перед установкой конструкции следует учитывать такие нюансы:

  • Чтобы передвижение по лестнице были комфортным, необходимо проем в полу второго этажа выполнять размерами не менее 0,9 х 2,5 м;
  • Для скрепления между собой деталей конструкции, рекомендуется использовать винты или болты, длиной не менее 15 мм;
  • При изготовлении поворотной лестницы на 180°, следует предусмотреть наличие не меньше 6 модулей и такого же количества забежных ступенек;
  • При изготовлении поворотной лестницы на 90°, следует предусмотреть наличие не меньше 4 модулей и такого же количества забежных ступенек;
  • Подпорная стойка должна иметь опорное основание размерами не менее 60 х120 мм;
  • Для крепления стойки используются не менее 4 крепежных элементов. Ими могут быть болты, анкера, шпильки.

Чтобы составить план сборки модульной лестницы и выполнить ее расчет, необходимо учитывать такие факторы:

  1. Угол наклона конструкции. Наиболее удобный угол — 45°, но он может быть и другим, что зависит от ширины проступи и высоты подступенка, или высоты и ширины ступеньки. В приведенной ниже таблице указаны эти размеры в зависимости от угла наклона;
  2. Высоту самой лестницы. Для этого замеряется высота от пола нижнего этажа до отметки пола верхнего этажа. Это необходимо для расчета общего количества ступенек и их размеров, и выбора наиболее оптимального угла наклона.

Зависимость размеров ступенек от угла наклона лестницы

Для изготовления модульной лестницы идеальными размерами считаются:

  • Высота ступенек от 170 мм до 200 мм;
  • Ширина ступенек от 200 мм до 260 мм;
  • Длина ступенек зависит от типа конструкции. Для винтовой она выбирается от 1 м до 1,2 м. Для маршевой и поворотной от 1,2 м до 1,5 м;
  • Угол наклона изделия 30° — 45°.

После выбора параметров модели можно воспользоваться любой компьютерной конструкторской программой, например, ArchiCAD.

После внесения в программу всех данных, она создает модель лестницы. При необходимости в нее можно вносить изменения.

Совет: Чтобы учесть все детали, проект лестницы следует делать одновременно с разработкой проекта дома. При отсутствии опыта в проведении таких работ, стоит обратиться к специалистам.

Основные размеры, по которым выполняется сборка лестницы модульной с поворотом на 90°

Сборка модульной лестницы, в зависимости от ее типа, может производиться такими способами:

  • «Модуль в модуль»;
  • «На резьбовой шпильке»;
  • «На струбцине».

Сборка лестницы «модуль в модуль»

Модули для сборки лестницы

Процесс сборки конструкции «модуль в модуль» заключается в следующем: труба меньшего диаметра в верхнем модуле устанавливается в трубу большего диаметра в нижнем модуле.

При этом модули могут изготавливаться цельными, отлитыми из металла, или сварными. С двух сторон элементов имеются соединительные трубы разных диаметров и высоты. Пластины труб между собой скрепляются болтами.

Плюсы и минусы технологии «модуль в модуль» представлены в таблице:

ПлюсыМинусы
  • Легкий и быстрый монтаж и изготовления.
  • Относительно небольшая стоимость.
  • Нельзя выполнять регулировку высоты ступенек;
  • Возможно минимальное искривление лестницы, из-за зазоров, которые могут быть в недостаточно плотном соединении между соседними модулями;
  • Со временем может возникнуть провисание лестницы.

Сборка конструкции по схеме «модуль в модуль»

Сборка лестницы «на резьбовой шпильке»

Такой вариант включает множество отдельных деталей модуля, соединяемых между собой резьбовыми шпильками.

В таблице представлены преимущества и недостатки процесса:

ПреимуществаНедостатки
Практически не видно соединительных швов между модулями. Вся конструкция смотрится как цельная.
  • После длительной эксплуатации, резьбовое соединение шпилек начинает ослабевать, что приводит к расшатыванию изделия. Это требует постоянного подкручивания гаек;
  • Нельзя проводить регулировку высоты ступенек;
  • Значительная сложность монтажа.

Сборка модели на «резьбовой шпильке»

Сборка лестницы «на струбцине»

Сборка «на струбцине» — это жесткое закрепление деталей модуля винтами или болтами. Обычно в составе модуля две детали:

  1. горизонтальная, состоящая из двух труб, соединенных между собой пластиной на сварке;
  2. вертикальная – это труба с фланцем, который служит для крепления ступеньки. При этом две детали крепятся между собой и с примыкающим модулем стяжными болтами. Положение и направление могут быть любыми, выбирать можно произвольный угол поворота конструкции.

Преимущества и недостатки сборки модели «на струбцине»:

ПреимуществаНедостатки
  • Возможность регулировать высоту и угол поворота всех ступенек. ;
  • Высота ступенек свободно регулируется в пределах от 150 до 250 мм;
  • Высокая жесткость фиксации лестницы.
Достаточная высокая цена лестницы.

Схема сборки модулей

Видео-сборка модульной лестницы поможет сделать конструкцию более надежной, которая будет использоваться без нареканий длительное время.

Помимо этого, при монтаже модели стоит запомнить такие советы:

  • Вертикальные стойки должны устанавливаться на заранее залитые бетонные основания, выполняющие функции фундамента;
  • Допускается сопрягать лестницу лишь с капитальной стеной, у которой толщина не менее 200 мм;
  • При установке изделия на деревянный пол предварительно нужно усилить лаги поперечными брусками.

Сборка «на струбцине»

Изготовление лестницы

Изготовление модульной конструкции

Прежде чем собирать модель, следует выполнить подготовительный этап. К нему относятся:

  • Создание чертежа комнаты, где будет размещаться модульная лестница. Это удобнее делать на миллиметровке в определенном масштабе или в специальной программе;
  • Измерение высоты комнаты. Изображение разреза помещения по высоте с обозначением на нем отметок пола и потолка;
  • Схематичное изображение модульной лестницы. Ступеньки на ней фиксируются на расстоянии между собой 150 — 160 мм. Чертеж поможет точно определить нужное число ступенек.

Совет: При слишком малой высоте верхней ступеньки, «излишек» необходимо равномерно распределить на все ступеньки лестницы.

  • Нанесение горизонтальной проекции лестничных ступенек на плане помещения. Оптимальная ширина конструкции – 1 метр. Ступеньки лучше выбирать шириной, примерно, 300 мм;
  • Подготовка чертежа модулей для фиксации ступенек. Все модули должны иметь равные габариты и форму. При использовании готовых модулей, такой чертеж не требуется.

Инструкция по сборке модульной лестницы:

Схема сборки лестницы

  • Подготавливаются материалы для изготовления ступенек. Лучше всего использовать твердую древесину, с толщиной досок 40 — 50 мм. Для их соединения используются шурупы и клей. Ступеньки можно приобрести готовые. При этом следует ориентироваться на свои предпочтения и особенности конструкции;
  • Подготавливаются модули для фиксации ступенек. Круглые детали изготовить самостоятельно без нужных навыков очень сложно. Их лучше сразу заказать в специализированной компании, предоставив ей ваши расчеты и чертежи;

Совет: Квадратные модули можно делать самостоятельно, используя профильные трубы с толщиной стенок от 5 мм. Для соединения всех элементов, следует использовать болты и сварку.

  • Сооружаются бетонные площадки для устройства на них несущих опор, которые сразу бетонируются;
  • Нарезается подходящая труба на требуемое количество элементов в соответствии с ранее подготовленными чертежами;
  • Сверлятся отверстия в элементах для их крепления;
  • Собирается вся конструкция, параллельно модули лестницы крепятся к опорам;
  • Система усиливается созданием нескольких аккуратных сварных швов. Приваривается металлический уголок к модулям, при создании такой окантовки ступенек;
  • Все металлические элементы модели очищаются от ржавчины, грунтуются и красятся;
  • Монтируются ступеньки;
  • Устанавливается кованое или деревянное ограждение;
  • Контролируется качество и надежность всех соединений.

Сборная модульная лестница – это открытая и достаточно прочная конструкция, которая может использоваться для дачи и загородного дома. Как и любая лестница, она служит для соединения между собой двух этажей и является частью дизайна и обязательным элементом архитектуры. При этом модель должна хорошо сочетаться с интерьером помещения, создавая в нем единый архитектурный ансамбль.

Модульная лестница гусиный шаг МД-ГШ-01 | фото, цены

Модульная лестница гусиный шаг МД-ГШ-01 | фото, цены | купить, заказать, монтаж

Надежные и удобные лестницы для Вас!
