Секционные дома

Секционные дома

Секционные дома являются наиболее распространенным типом многоэтажных жилых зданий. Они приемлемы в любом климатическом районе, удобны для планировки средних по размеру квартир массового типа, создают условия для применения простых конструктивных схем и максимальной унификации их элементов.

Жилая секция многоэтажного жилого дома представляет собой ячейку, состоящую из нескольких квартир, объединенных лестнично-лифтовым узлом.

По месту расположения в плане здания секции подразделяют на рядовые, торцовые и поворотные.

Рядовые секции являются основным структурным элементом дома. Как правило, они имеют прямоугольную в плане форму и две наружные стены.

Торцовые секции располагаются в торцах дома, которые отличаются от рядовых в основном тем, что имеют три наружные стены. Это дает возможность большего освещения квартир. В торцовых секциях может полностью повторяться планировка рядовых или изменяться за счет увеличения количества комнат в квартирах той же площади или за счет увеличения общей площади секции (обычно увеличения ее протяженности). Последнее дает возможность разнообразить набор квартир в доме. Санузлы в торцовых секциях нельзя размещать у наружных стен.

Рис. 1. Типы секций в соответствии с местом их расположения в плане:
а-рядовая; б-торцовая; в-поворотные; г-примеры компоновок из различных секций

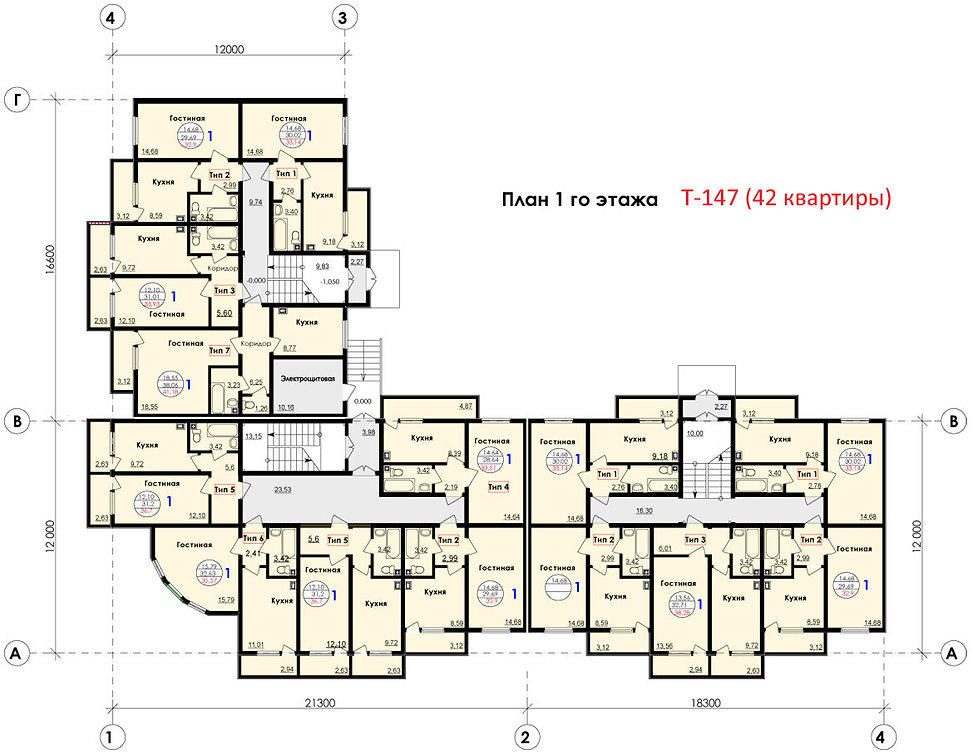

Поворотные секции могут иметь различную конфигурацию и применяться для поворотов под разными углами, сдвигов и создания криволинейных очертаний в плане дома.

Одним из условий, в значительной степени определяющих планировочное решение секций, является количество квартир, выходящих на поэтажную лестничную площадку. В современной практике применяют в основном четырех-, шести- и восьмиквартирные секции. Последние два вида особенно рациональны при повышенной этажности дома. Число квартир секции определяет степень ее удобства и экономичности. Стоимость жилой площади в секциях с большим числом квартир меньше. Это объясняется тем, что лестницы и лифт обслуживают здесь большее число квартир.

В соответствии с количеством и типом квартир принято условное обозначение типа секции (например, 1- 2-3; 1-2-2-3 ит. д.), где количество цифр определяет количество квартир в секции, а значение цифр показывает число комнат в квартирах.

Как и в секционных домах средней этажности, в домах повышенной этажности различают секции меридиональные и широтные, при этом меридиональные секции имеют ограниченную ориентацию, широтные — частично ограниченную и свободную.

Наконец, на тип секции влияет и этажность дома, для которого она

Рис. 2. Примеры планировки различных типов секций (до 10 этажей): а-рядовая; б-торцовые; в-поворотные

Рис. 3. Типы секций по количеству квартир и ориентации: А-трехквартирные; а-широтные частично ограниченной ориентации; б-меридиональная ограниченной ориентации; Б-четырехквартирные; а-меридиональные ограниченной ориентации; б-широтная частично ограниченной ориентации; В-шестиквартирная меридиональная; Г-вось-миквартирная меридиональная; 1…4-количество комнат

предназначена. В секциях для домов до 10 этажей имеется одна лестница и один лифт. В секциях для домов повышенной этажности количество лифтов зависит от этажности и числа квартир в секции.

Трехквартирные секции, несмотря на то что они имеют более свободную ориентацию, применяют редко и в домах не выше 9 этажей.

Четырехквартирные секции экономичнее трехквартирных. Как и в домах средней этажности, они делятся на две группы: секции ограниченной ориентации (меридиональные), в которых все квартиры имеют одностороннюю ориентацию, и секции частично ограниченной ориентации (широтные), где две квартиры имеют одностороннюю ориентацию и две — двустороннюю.

Рис. 4. Пример трехквартирной секции (до 10 этажей)

Рис. 5. Пример четырехквартирной секции (до 10 этажей)

На экономичность секций в домах повышенной этажности влияет стоимость строительства и эксплуатации лифтов и мусоропроводов. Поэтому рационально увеличивать число квартир на этаже, пользующихся этими устройствами. В домах с лифтами для средней полосы и северных районов минимальное число квартир в секции, как правило, четыре. Кроме того, получили распространение многоквартирные секции с 5…9 квартирами (рис. 6.14). Увеличение количества квартир в секции достигается за счет расширения лестничных площадок, устройства коротких переходов и коридоров. За рубежом распространено применение в таких секциях лестниц без естественного освещения. Однако, несмотря на экономичность, многоквартирные секции домов повышенной этажности обладают серьезными недостатками — ограниченностью ориентации и отсутствием сквозного проветривания в большей части квартир.

Рис. 6. Пример четырехквартирной секции 1… 17-этажного дома с незадымляемой лестницей 2-го типа

Жилые дома секционного типа, как уже говорилось, состоят из определенного количества секций. Путем различной блокировки секций, однотипных по конструктивной и планировочной системе, создается комплекс домов различной протяженности, включающей набор разных по площади и количеству комнат квартир. Такой комплекс домов составляет типовую серию.

Застройка жилых комплексов наших городов осуществляется домами, подбираемыми из таких секций в соответствии с конкретными условиями (конфигурация домов в плане, этажность, ориентация, необходимое количество и.типы квартир и т. п.).

Рис. 7. Пример восьмиквартирной секции

В некоторых случаях возможна сложная блокировка секций. Для улучшения инсоляции возможен сдвиг секций по отношению друг к другу; при особо сложном рельефе может быть рационален криволинейный или ломаный план дома, следующий направлению горизонталей; иногда нужны Г- и П-образные в плане здания; встречается и сложная блокировка, даже из секций разной этажности, преследующая цель пластического обогащения композиции.

Рис. 8. Примеры решений фасадов с различной группировкой лоджий

Архитектурно-объемное решение секционных жилых домов выражает их внутреннюю структуру. В секционных домах основным планировочным и композиционным элементом является секция, которая и создает основной ритмический строй фасада. Элементами этого ритма являются вход, лестничная клетка, окна, балконы или лоджии.

Рис. 9. Примеры решений фасадов с группировками балконов и глухих простенков

Группировка окон, балконов или лоджий, отражая структуру квартир, в большой степени обусловливает композицию фасада.

Похожие статьи:
Дома с обслуживанием

Навигация:
Главная → Все категории → Жилые дома

• Дома с обслуживанием
• Галерейные дома
• Коридорные дома
• Односекционные дома
• Конструктивные схемы

Главная → Справочник → Статьи → Блог → Форум

Навигация:
Главная → Все категории → Жилые дома

Секционные и галерейные дома малой и средней этажности

Секционные и галерейные дома малой и средней этажности

Секционные дома принадлежат к числу наиболее распространенных типов многоквартирных жилых зданий.

Особенностью объемно-планировоч-ной структуры секционного дома является наличие одного коммуникационного узла (вход, тамбур, лестничная клетка) на группу квартир, входящую в состав секции (или блок-секции).

Рис. 1. Двухэтажная блок-квартира и варианты ее блокировки (проектное предложение):
а — план первого этажа; б-план второго этажа; 1 — внутренний дворик; 2-общая комната; 3-спальня; 4-кухня; 5-летнее помещение; в-блокировка квартир: 1-блок-квартира; 2-внутренний дворик; 3-приквартирный участок

Секционные дома различают по некоторым типологическим признакам: этажности, протяженности, количеству квартир, ориентации.

По этажности в практике мало- и среднеэтажного строительства применяют дома высотой от двух до пяти этажей. Пятиэтажные секционные дома строят без лифтов, поэтому не могут, как уже упоминалось, считаться достаточно комфортными. Для дальнейшего применения в сельской местности, поселках, малых и средних городах предпочтение должно отдаваться 2…4-этажным домам.

Протяженность секционного дома определяется числом составляющих его секций или блок-секций. В зависимости от этажности, протяженности и типа секций колеблется и число квартир в доме.

Жилая секция представляет собой ячейку, состоящую из нескольких квартир, расположенных вокруг лестничной клетки. Секции и блок-секции различаются по расположению в плане здания, количеству составляющих их квартир, ориентации.

По месту расположения в плане здания секции подразделяют на рядовые, торцовые, угловые поворотные, секции-вставки. Основу плана составляют рядовые секции. Секцию могут составлять от двух до восьми квартир. Однако для домов малой и средней этажности применяют секции в две, три и четыре квартиры.

Количество квартир и их планировочное взаиморасположение определяют возможную ориентацию секции по странам света, в связи с чем различают секции меридиональные и широтные. Меридиональные секции имеют ограниченную ориентацию, широтные — свободную и частично ограниченную.

Рис. 2. Примеры планировок секций для домов малой и средней этажности: а-двухквартирная; б-трехквартирная; в-четырехквартирные (широтная и меридиональная)

Двухквартирные секции имеют двустороннюю. ориентацию квартир (рис. 2, а), что определяет их сквозное проветривание и свободную ориентацию дома в застройке. Поэтому несмотря на меньшую экономичность двухквартирные секции широко применяют в южных районах и для двухэтажных секционных домов в разных климатических районах. Двухквартирные секции могут состоять из одинаковых и разных по площади квартир. Как правило, это большие квартиры в 3…5 комнат, с тем чтобы ширина корпуса была как можно большей.

Расположение кухонь и санитарных узлов во многом определяет планировочную организацию квартиры. Они могут располагаться смежно и раздельно, но так, чтобы санитарные блоки смежных квартир стыковались у межквартирной стены, по обе стороны лестничной клетки или стыковались с квартирами смежных секций. При раздельном размещении кухни и санитарного узла в квартире увеличивается количество стояков в секции, но при этом достигается четкое зонирование в планировке помещений.

Трехквартирные секции экономичнее двухквартирных. Они имеют частично ограниченную ориентацию (ограничивается ориентация одного из фасадов), что обеспечивает им достаточную градостроительную маневренность. В этих секциях, как правило, две квартиры имеют двустороннюю ориентацию и сквозное проветривание и одна, меньшая по площади квартира — одностороннюю ориентацию. Планировочная схема такой секции может быть симметричной (с двумя одинаковыми квартирами) и асимметричной (со всеми квартирами, разными по площади и числу комнат).

Так как квартиры в трехквартир-ной секции проектируют небольшими, то обычно кухни и санитарные узлы здесь размещают смежно. Кухни и санузлы в боковых квартирах размещают при входе в квартиру у лестничной клетки или в глубине квартиры. В последнем случае блокируются санузлы смежных секций. В средней квартире кухню и санитарный узел размещают против лестничной клетки, при этом возможна блокировка кухни и санузла со смежной квартирой.

Четырехквартирные секции несколько экономичнее, чем трехквартирные. Эти секции делят на две группы: секции ограниченной ориентации (меридиональные), в которых все квартиры имеют одностороннюю ориентацию, и секции частично ограниченной ориентации (широтные), где две квартиры имеют одностороннюю ориентацию и две — двустороннюю.

Широтные четырехквартирные секции по ориентации аналогичны трехквартирным, однако планировка квартир здесь получается несколько хуже. Кроме того, большее количество квартир, чем в трехквартирных секциях, не имеет сквозного проветривания.

Меридиональные четырехквартирные секции с небольшими экономичными квартирами в соответствующих условиях ориентации применяют в массовом жилищном строительстве СССР. Однако в дальнейшем проектировании и строительстве домов малой и средней этажности предпочтение следует отдавать трехквартирным, а в необходимых случаях и двухквартирным секциям, как более комфортным.

В состав помещений секционных домов кроме квартир входят обслуживающие и подсобные помещения, характер которых зависит от конкретных условий — места строительства, степени благоустройства и т. п.

В подвале дома могут размещаться хозяйственные кладовые для хранения домашнего инвентаря (колясок, велосипедов, санок, лыж и т. п.), гаражи, кладовые для хранения продуктов (для сельской местности), а в случае временного оборудования плитами, работающими на дровах или угле, — сараи для хранения топлива. Устройство подвала удорожает строительство, поэтому подсобные помещения не следует делать под каждой секцией, а объединить в одном месте.

Вход в жилой дом секционной структуры осуществляется через лестничную клетку. В I, II и III климатических районах при входе в лестничную клетку необходимо устройство тамбура глубиной не менее 1,2 м, двери которого должны открываться наружу. Тамбур размещают под промежуточной площадкой лестницы (двухмаршевой). Его высота должна быть не менее 2 м, что при высоте этажа 2,8 м определяет отметку пола первого этажа над тротуаром или отместкой на уровне не менее 0,85 м.

Лестницы являются важным элементом секционного дома. Расположение лестниц, их форма, размеры находятся в зависимости от общей планировочной структуры секции. Правильное решение лестниц создает соответствующие удобства, удовлетворяет требованиям пожарной безопасности, влияет на экономику строительства и эксплуатации здания.

По своей структуре лестницы жилого дома малой и средней этажности могут быть одно-, двух- и трехмаршевыми и должны размещаться в лестничной клетке. В IV и ШБ клима-уплотнению застройки и стремлением к ее эстетической выразительности методика компоновки домов из секций (блок-секций) принципиально меняется: значительно увеличивается число секций дома, усложняется форма их плана, что создает большие возможности композиционно-пластических взаимосвязей секций. При этом площадь застройки под домом составляет относительно широкую полосу, расположенную вдоль улицы, что увеличивает «выход» общей площади дома на 1 м улицы.

Рис. 3. Решение входа в жилой дом без лифта:
а-непосредственно через лестничную клетку; б-через вестибюль

Лестничные клетки должны иметь естественное освещение через окна в наружных стенах. В двух- и трехэтажных домах I и II степеней огнестойкости допускается проектировать освещение естественным светом через световые фонари в покрытиях размером не менее 1,5X2,5 м. При этом необходимо делать просвет между маршами (при двухмаршевой лестнице) не менее 0,7 м и предусматривать балконы в каждой квартире. Освещение лестницы верхним светом обычно делают при ее расположении в центре секции.

Уклон и ширина лестницы определяют степень ее удобства. Нормами определяется наибольший уклон и наименьшая ширина маршей. Число подъемов в одном марше должно быть не менее 3 и не более 18. Ширину лестничных площадок следует делать не менее ширины марша и не менее 1,2 м.

В застройке 50-70-х годов 2……4-этажные секционные дома применяли как отдельно стоящие здания, в зависимости от места строительства состоящие из одной или нескольких секций. В настоящее время в связи с тенденцией к плотности. В этом случае повышение плотности достигается благодаря оригинальной блокировке домов с применением замкнутых и полузамкнутых двориков, галерей для южных районов.

Рис. 4. Проект трехэтажного жилого дома для Грузинской ССР. Архитекторы Г. Ошек-машвили, Д. Джапаридзе

Рис. 5. Проект крупнопанельных жилых домов для строительства в сельской местности Узбекистана. Дрхи-текторы Д. Радыгин, В. Магидин

Рис. 6. Примеры планировок малоэтажных домов для застройки высокой плотности (конкурсные проекты): а-с лестницами, освещаемыми через внутренние дворики; б — с лестницами, освещаемыми верхним светом

Рис. 7. Экспериментальный жилой дом террасного типа (г. Шевченко). Архитекторы И. Орлов, Л. Лавров, Т. Антропова, Ю. Круглое

Лестницы в таких домах могут быть расположены в центре секции и освещаться верхним светом через фонарь или боковым светом через внутренний дворик. Это способствует возможности значительного уширения корпуса, что делает мало- и среднеэтажную застройку вполне конкурентоспособной по экономическим показателям застройке более высокой этажности. Такая застройка рентабельна для оснащения домов всеми видами санитарно-технического оборудования. В ней можно создать городской комфорт проживания и одновременно приблизить к уровню земли, природе, что так необходимо для городского человека.

Галерейные дома высотой в 3…5 этажей строят в IV и частично III климатических районах. Квартиры в таких домах размещают вдоль поэтажных открытых галерей, связанных по этажам лестницами. Галерейная структура обусловливает хорошие санитарно-гигиенические качества квартир, которые получают двустороннюю ориентацию и сквозное проветривание. Галереи, являясь средством горизонтальной коммуникации, одновременно защищают квартиры от перегрева, что в южных районах очень важно.

Комнаты квартир в галерейных домах следует располагать так, чтобы в сторону галереи, как наиболее шумной части дома, были обращены нежилые помещения (передняя, кухня, санитарные узлы), а спальные комнаты — в противоположную сторону дома. Вообще квартиры в галерейном доме следует развивать в глубину. Это способствует уширению корпуса и сокращению конструктивного шага поперечных несущих стен, что делает дом более экономичным.

Обычно квартиры в таких домах небольшие; при необходимости получить большие квартиры их располагают в двух уровнях. Такая планировка позволяет хорошо изолировать от галереи спальные комнаты, которые размещают в верхнем уровне. При этом галереи располагают через этаж на уровне входов в квартиры, а квартирные этажи сообщаются по внутренней лестнице.

Таким образом, в четырехэтажном доме размещают по высоте два ряда квартир, а в пятиэтажном, кроме того, в первом этаже устраивают небольшие квартиры в одном уровне.

Дома в 3…5 этажей, связанные галереями, при определенной их компоновке образуют жилые комплексы плотной застройки, экономически целесообразной и отвечающей бытовому укладу и архитектурным традициям южных городов.

Дома террасного типа составляют особую группу. В таких домах сокращение площади этажей кверху за счет уступов террас создает разнообразие в наборе квартир на секцию, а общая их структура способствует созданию активной пластики фасада.
