Лестницы на металлокаркасе: виды и конструктивные особенности (65 фото)
Лестницы на металлокаркасе широко используются при обустройстве внутреннего и внешнего пространства зданий самого различного назначения. Конструкции этого типа отличаются высокой степенью надежности и универсальностью использования.
Для изготовления железных лестниц могут использоваться различные виды металлопроката: швеллер, профильные трубы, листовой металл. Главное, чтобы конструкция была прочной и надежной. Для удобства использования размеры ступеней должны соответствовать средней длине шага. В целях безопасности каждая лестница обязательно оснащается перилами.

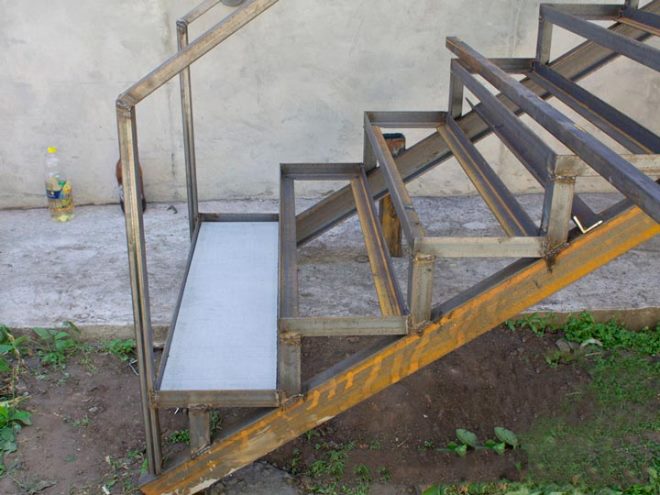

Уличные
Применяются для обустройства крыльца, различных входных групп и пожарных выходов. Их основное отличие заключается в количестве ступеней и пролетов. Ступеньки таких конструкций изготавливаются из материалов, имеющих хорошее сцепление. Это позволяет не скользить при любых погодных условиях.

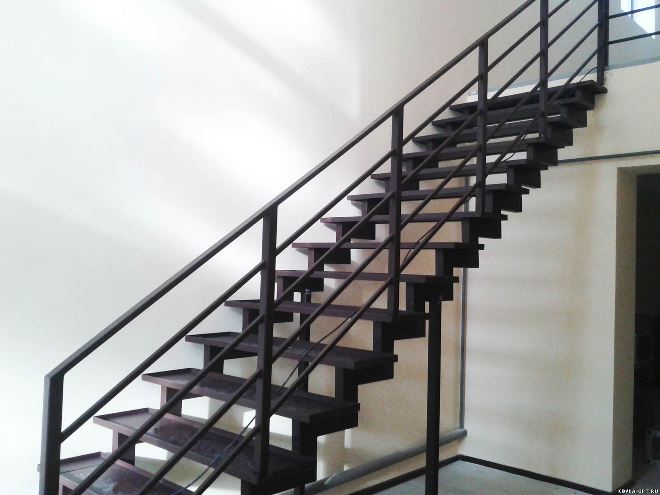

Внутренние
Используются для обустройства внутреннего пространства зданий различного назначения. Лестницы на второй этаж на металлическом каркасе популярны у владельцев коттеджей и загородных домов. Разнообразие дизайнов конструкций этого типа позволяет подобрать вариант практически для любого интерьера.
Каркасы внутренних лестниц могут быть открытыми или закрытыми. Первые используются непосредственно по назначению. Вторые благодаря наличию закрытого подлестничного пространства подходят для организации небольших кладовых.
В зависимости от типа расположения ступенек различают следующие виды каркасных лестниц.

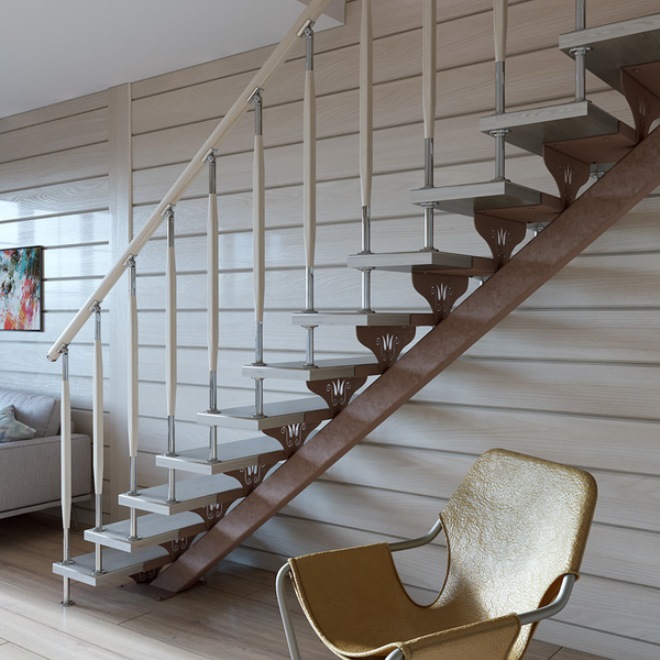

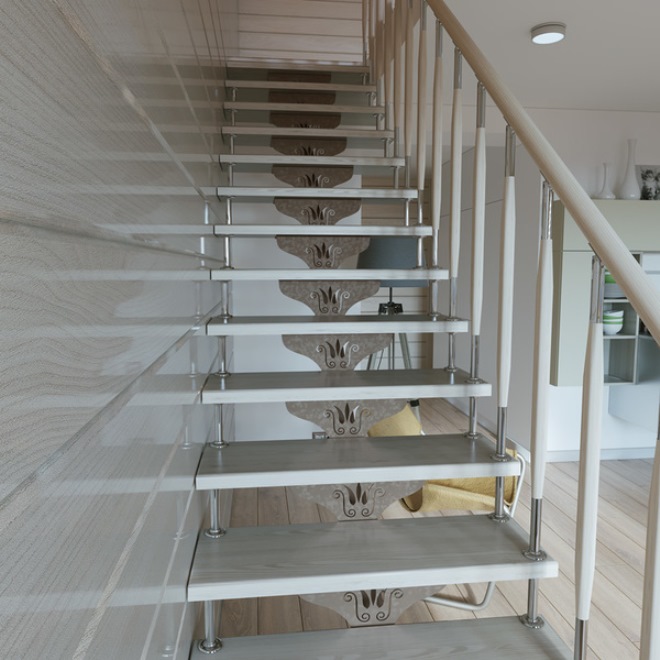

Маршевые
Самый распространенный и популярный вид. Могут быть одно- и многомаршевыми. Марш – прямолинейный элемент, состоящий из определенного количества ступеней. Могут использоваться как в небольших домах, так и для соединения этажей или функциональных зон в больших помещениях.
При обустройстве подъемов на верхние этажи конструкции этого типа дополняются промежуточными площадками и дополнительными забежными ступенями. По форме все маршевые лестницы можно классифицировать на 2 большие группы:
- Г-образные. Широко распространенный тип. В условиях маленького помещения помогают эффективно экономить пространство. Состоят из 2 маршей, соединенных между собой под прямым углом. Конструкции этого типа очень часто располагают около двух смежных стен. Они хорошо подходят для обустройства внутреннего пространства комнат квадратной или прямоугольной формы;
- П-образные. Состоят из нескольких пролетов, соединенных между собой поворотными площадками или группой забежных ступеней. Конструкции этого типа используются в просторных залах и холлах для межэтажного соединения.
Основой маршевой лестницы чаще всего является высокопрочная металлическая балка, именуемая косоуром. Если конструкция достаточно широкая, их используется несколько.

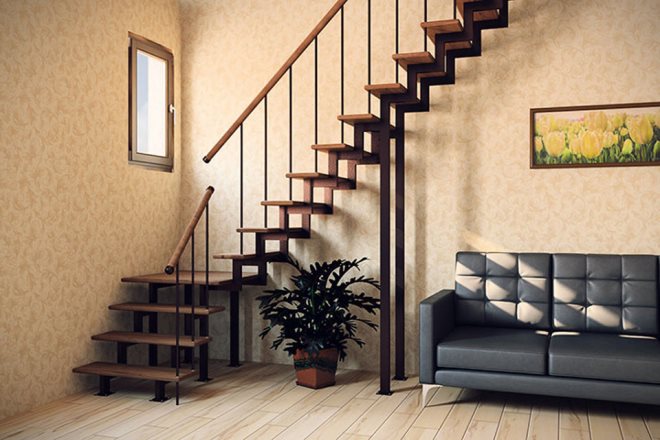

Поворотные
Такие лестницы широко применяются при обустройстве вторых этажей частных домов и дач. В зависимости от дизайнерского решения изготавливаются из дерева, металла или их сочетания. Конструкции этого типа располагают в углу. В местах поворота они оснащаются межлестничными площадками или забежными ступенями. Особенностью таких ступеней является более узкий внутренний край, который позволяет организовывать поворот. По его углу различают четверть- и полуоборотные конструкции. Сам поворот может выводиться в любой части, но обычно его располагают посередине или ближе к низу.
Забежные
Основная отличительная особенность забежных лестниц – это наличие ступеней клиновидной формы. Конструкции этого типа устанавливают вдоль стен или прямо посередине помещения. Они существенно экономят пространство. Их основной недостаток заключается в слишком крутом подъеме, что не всегда подходит для людей с ограниченными возможностями.
Винтовые
Основу винтовых лестниц составляет опорный столб. Вокруг него по восходящей спирали располагаются ступеньки. В зависимости от дизайнерского решения винтовые конструкции могут быть круглыми, квадратными и даже восьмиугольными.
Окончательную форму и вид конструкции определяют требования заказчика. При необходимости для отделки может использоваться дерево, камень, стекло или различные виды пластика.

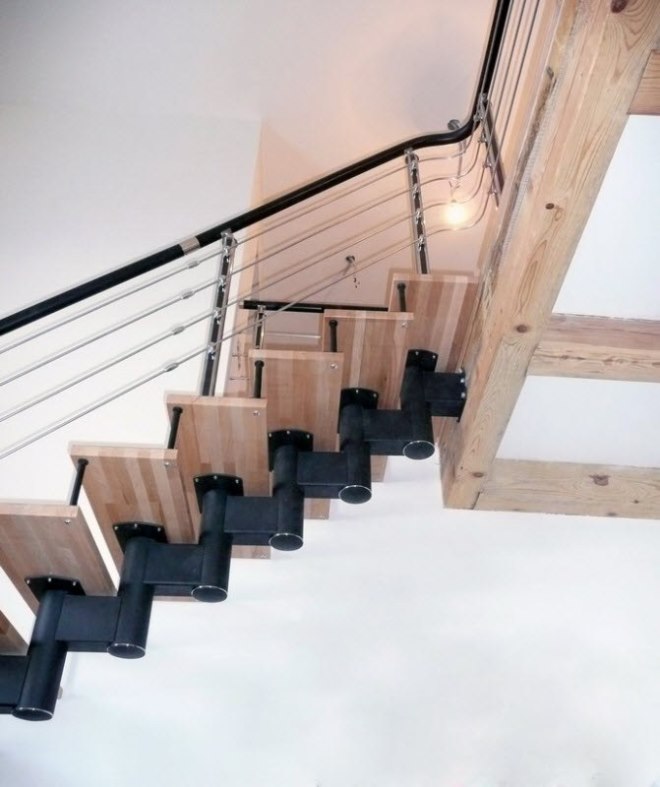

Крепления
По типу креплений различают следующие виды лестниц:
- на тетивах. Самые прочные и устойчивые конструкции. В качестве основы в них используются стальные швеллера. Из них сваривается ступенчатая тетива, в пазах которой крепятся ступени;
- на металлическом косоуре. Несущие детали этого типа изготавливаются в виде цельнокройной балки с гребенкой по верхнему краю. Если смотреть сбоку, будут видны торцы ступеней;
- на больцах. Для изготовления используется специальный крепеж в виде болтов с продольной резьбой. Ступени крепятся одной стороной к стене или опорному столбу. С противоположной стороны они стягиваются больцами.
Каркас металлической лестницы также может быть и комбинированным. Например, больцовые крепления могут сочетаться с пристенным косоуром. Главное, чтобы он был достаточно прочным и красивым.

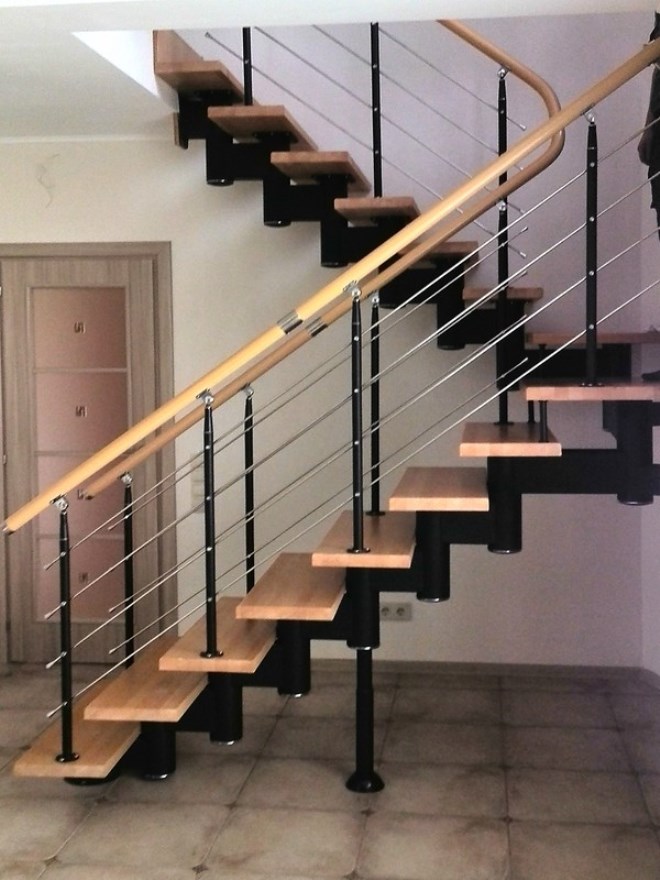

Ступени
Лестничный металлокаркас в зависимости от требований и дизайнерского решения может дополняться ступенями из различных материалов:
- дерева;
- металла;
- пластика;
- камня;
- стекла.
Для уличных вариантов и подвальных лестниц лучше всего подойдут металлические ступени. Для жилых помещений наиболее часто используются деревянные. Во время окончательной сборки их укладывают на заранее подготовленное основание. В его роли могут выступать приваренные пластины или уголки, выполненные из профиля.
В зависимости от типа интерьера для изготовления ступеней может использоваться закаленное стекло или высокопрочный пластик. Также вероятно изготовление заливной конструкции из бетона, которая затем облицовывается декоративной плиткой.
Перила и ограждения
Для безопасного и удобного использования все варианты лестниц обязательно оснащаются перилами или защитными ограждениями. Для их изготовления используются следующие материалы:
- нержавеющая сталь. Прочный и дешевый вариант. Хорошо подходит для общественных зданий и жилых помещений;
- дерево. Классический вариант, подходящий для помещений любого назначения;
- пластик. Может использоваться в качестве труб или листовых материалов;
- закаленное стекло. Благодаря прозрачности конструкции выглядят легко и элегантно.
Классифицируются перила и по способу монтажа:
- в виде поручней. Для изготовления используются трубы и профиль, которые монтируются при помощи специальных креплений;
- с балясинами. Классический тип. Перила этого вида состоят из балясин и столбиков, которые при соединении образуют горизонтальное обрамление.
Выбор перил или ограждения зависит в первую очередь от назначения конструкции. Также на него влияют личные предпочтения и тип создаваемого интерьера.
Для того чтобы лестница выглядела аккуратной и законченной, после окончания монтажных работ проводят декоративную отделку. С целью защиты от коррозии металлическое основание покрывают специальной краской. Далее в зависимости от дизайнерского решения его обшивают различными листовыми материалами или оставляют открытым. Фото вариантов отделки широко представлены на специализированных ресурсах.
При правильном подходе обыкновенная лестница может стать настоящим украшением помещения. Яркие детали, нестандартная геометрия и грамотно подобранные фактуры позволяют сделать ее центром интерьера.
В зависимости от расположения она может делить пространство на функциональные зоны или влиять на расстановку предметов мебели. При необходимости конструкцию даже дополняют подсветкой.
Лестница, выполняющая свое непосредственное назначение, не нуждается в богатом декоре. Например, для деревянной конструкции, ведущей на мансарду дачи, вполне достаточно качественного лакового покрытия. Естественная структура древесины красива и сама по себе.
При создании определенного стиля учитываются не только элементы декора, но и цветовое решение. Классический коричневый и его всевозможные оттенки всегда придают комнате солидности, а белый влияет на зрительное восприятие пространства, добавляя простора и света.
Лестницы на второй этаж на металлическом каркасе (59 фото): виды и правила выбора
Лестница с металлическим каркасом и деревянными ступеньками
Лестницы на второй этаж на металлическом каркасе – практичное решение вопроса соединения уровней при постройке дома или дачи. Они позволяют совместить прочность металла с декоративными свойствами выбранного материала отделки. В итоге Вы получаете надежную лестницу, способную вписаться в любой интерьер.
Содержание
Лестница на второй этаж в современном стиле
Белая металлическая лестница на второй этаж
Лестница на металлическом каркасе прочна и впишется в любой интерьер
Ярко-желтая лестница с металлическим каркасом прекрасно смотрится в белом интерьере
Виды лестниц
Все разнообразие лестниц сложно описать в одном ключе, поэтому выделяют различные их виды сразу по нескольким направлениям.
- Функции: домовые, специальные и ландшафтные;
- Предназначение: рабочие, входные, проходные и междуэтажные;
- Место установки: внешние (наружные) и внутренние;
- Материал;
- Тип конструкции.
Наружная металлическая лестница на второй этаж
Лестница с металлическим каркасом в викторианском стиле
В нашей статье речь идет о домовых внутренних междуэтажных лестницах, поэтому останавливаться на других вариантах мы не будем, а вот по поводу материала и типов конструкций поговорим подробнее.
Внутренняя междуэтажная лестница
Материалы для лестницы на второй этаж на металлическом каркасе
Лестница, соединяющая этажи, может быть изготовлена из дерева, металла или бетона. Разумеется, наиболее прочным является последний вариант, однако он не сможет вписаться в уютный загородный домик, да и в простой жилой дом тоже, поскольку требует много места и прочной конструкции самого дома.
Стильная металлическая лестница
Лестница на второй этаж в стиле хай-тек
В небольшом коттедже, выстроенном из дерева, прекрасно будет смотреться целиком деревянная лестница. Эстетически – это одно из лучших решений. Дерево экологично, к тому же красиво смотрится и придает дому атмосферу уюта и тепла. Однако чрезмерно прочной такую конструкцию не назовешь.
Металлическая лестница на тросах
Очень компактными, крепкими и стильными являются металлические лестницы. Здесь и прочность, и обилие вариантов, и красивая отделка в виде ковки, однако не всем по вкусу холодное прикосновение металла. Неудивительно, что наибольшей популярностью пользуется комбинированный вариант: лестница на металлическом каркасе с деревянной отделкой.
Металлическая лестница в виде змейки
Лестница на металлическом каркасе в стиле модерн
Такое решение вбирает в себя лучшие качества обоих вариантов. Металлический каркас для лестницы становится надежной опорой конструкции. Дерево берет на себя создание атмосферы. Резные и кованые детали, перекликаясь, позволяют создать уникальный декор.
Необычная винтовая металлическая лестница
Идея! Интересно смотрятся лестницы, деревянные элементы которых окрашены в нестандартные темные тона. Яркие оттенки помогут вписать деревянную лестницу в помещение в стиле хай-тек, где правит балом пластик. Ковровое покрытие ступеней перенесет Вас в прованс, с его любовью к текстилю в мелкий цветочек, а массивная ковка станет ярким признаком американского кантри.
Самостоятельное возведение металлической лестницы – трудоемкий процесс, который под силу не каждому
Типы конструкций
Изготовление лестниц на металлическом каркасе можно назвать самым настоящим искусством, поскольку обилие вариантов таких конструкций просто ошеломляет.
Гостиная с лестницей на металлическом каркасе
Современный интерьер с металлической лестницей
Выделим основные виды лестниц и дадим им краткую характеристику:
- Винтовые лестницы. Пожалуй, данный тип конструкций известен всем. Он часто применяется на дачах, а также в небольших загородных домиках. Суть конструкции в следующем. Ступеньки имеют трапециевидную форму. Они крепятся к стойке узкой стороной. Установка такой лестницы не требует подготовки и производится на месте. Чтобы заказать винтовую лестницу, необходимо сообщить мастеру расстояние между первым и вторым этажом, а также общие размеры помещения.
Лестница на второй этаж в стиле лофт
Стильный интерьер с лестницей на металлическом каркасе
Совет! Винтовая деревянная лестница на металлическом каркасе как нельзя лучше подходит для домов с небольшой площадью комнат. Однако следует учитывать, что частые подъемы по ней могут оказаться утомительными, а перемещение мебели с этажа на этаж – достаточно трудоемким.
Винтовая металлическая лестница
- Маршевые лестницы. Марш – это непрерывный ряд ступенек. Если длина лестницы велика, марши разбивают горизонтальными площадками – пролетами;
Маршевая лестница
Металлическая лестница с одним пролетом
- Лестницы со ступенями из стены. В такой конструкции одна сторона ступени уходит в стену. Сюда можно отнести две разновидности: больцевые и консольные лестницы. Больцы представляют собой небольшие металлические элементы, которые соединяют ступеньки между собой с внешней стороны, в то время как внутренний их край крепится непосредственно к стене. В консольной конструкции таких перемычек нет. Ступеньки выходят из стены и висят в воздухе;
Необычное исполнение лестницы со ступенями из стены
Лестница с красными парящими в воздухе ступенями
Совет! Если в доме есть старики и дети, либо Вы боитесь высоты, такую конструкцию лучше не использовать.
- Лестницы на косоуре. Косоуром называют наклонные балки, на которые укладываются ступени. В металлических конструкциях чаще всего используют с этой целью швеллеры, двутавры или профильные трубы;
Если в доме есть маленькие дети или старики, то при выборе лестницы необходимо учесть и вопросы безопасности
Лестница на косоуре
- Хребтовые лестницы. Пожалуй, наиболее необычный вариант. Элементы такой конструкции последовательно присоединяются друг к другу, действительно создавая нечто наподобие хребта;
Великолепная лестница с эффектом капающего металла
Совет! Если площадь холла позволяет, испробуйте хребтовую конструкцию. Благодаря такому соединению ступеней можно создать лестницу любой воодушевляющей Вас геометрической формы. Подобрав соответствующие перила, Вы получите отдельный элемент декора, который станет яркой деталью помещения.
Хребтовая лестница
- Лестницы на тетиве. Тетива – это аналогичная косоуру балка. Однако ступени крепятся к ней по-другому. Они вставляются в специальные гнезда (пазы).
Лестница на второй этаж с комбинацией из стальных и деревянных ступеней
Лестница на тетиве
Что касается самих металлических каркасов для лестницы, выделяют три их разновидности:
- Закрытые. Стандартная конструкция – два косоура из швеллера и сваренные из металлического уголка каркасы ступеней;
Замечательная винтовая лестница закрытого типа
- Открытые. Изготавливаются из профильной трубы. Косоур один и расположен по центру ступеней, подступенки отсутствуют.
Лестница из нержавеющей стали открытого типа в стиле хай-тек
- Распашные. Состоят из трех частей: двух более узких маршей, сходящихся к общему, более широкому. Использовать такой вариант можно лишь в помещении с огромной площадью.
Выбор лестницы
Как же не потеряться в таком обилие вариантов междуэтажных лестниц?
Эффектная лестница на желтом металлическом каркасе
Черная винтовая лестница в интерьере стиля кантри
Во-первых, нужно отталкиваться от площади и типа помещения, в котором она будет установлена. Во-вторых, нельзя забывать об общем стиле дома. В-третьих, следует позаботиться о безопасности домочадцев, предусмотрев нужное количество балясин и подходящую высоту ступеней.
При выборе лестницы необходимо учитывать особенности помещения
Совет! Если в доме малыш, на каждую ступень должно приходиться не менее двух балясин, иначе ребенок сможет просунуть между ними голову.
Металлическая лестница со сплошным ограждением
Пожалуй, наиболее удобной и безопасной для помещения с трехметровыми потолками будет маршевая лестница. Однако для нее необходимо определенное количество пространства, чтобы угол подъема был меньше 45°, а высота ступенек – не больше 17 см. Когда потолки высокие, ступени можно поделить на несколько маршей.
Маршевая лестница — наиболее удобный вариант
Лестница с подступенками понадобится, если Вы планируете соорудить под ней чулан. Вообще, если Вы планируете что-либо ставить под лестницу, лучше выбирать вариант с подступенками, чтобы не допускать оседание пыли.
Металлическая лестница в стиле минимализм
Красивый и практичный в плане экономии пространства вариант – винтовая лестница. Особенно, когда ее протяженность невелика.
Винтовая лестница поможет сэкономить пространство
Винтовая металлическая лестница на второй этаж
Если места уж совсем в обрез, обратите внимания на такой, ранее не упомянутый нами вариант как «гусиный шаг». Ступени такой лестницы рассчитаны на поочередные шаги разными ногами. Это хорошее решение, когда соединить нужно этаж и подвал.
Лестница с металлическим каркасом типа «гусиный шаг»
Когда места предостаточно, можно позволить разгуляться воображению, и установить криволинейную или хребтовую лестницу.
Лестницы на Второй Этаж в Доме на Металлическом Каркасе с Отделкой из Дерева
Современная лестница на металлическом каркасе отличается надежностью и долговечностью. Она может быть отделана самыми разными материалами, оформлена в любом стиле. Деревянные балясины, перила и элементы отделки преобразуют лестницу и сделают ее еще более привлекательной и неповторимой.
Модульные лестницы на второй этаж на металлическом каркасе производятся по индивидуальному заказу и могут быть установлены в любом помещении. Все конструкции отличаются элегантностью и отлично подойдут для современных и любых других интерьеров. Любая деревянная лестница на металлическом каркасе представляет собой идеальное решение для дома или офиса, коттеджа.
Металл, из которого изготавливаются каркасы для таких лестниц, отличается рядом преимуществ:
- выдерживает большие нагрузки;
- не требует специального ухода;
- защищен от коррозии;
- имеет долгий срок службы.
Заказывая металлический каркас под лестницу можно не сомневаться в его высоком качестве. Используя отделку из латуни, нержавеющей стали, алюминия, стекло для ступеней, получается неповторимая конструкция.
Особенности лестниц с металлическим каркасом
Металлический каркас под лестницу может быть любой сложности, но выделяют три основных видов конструкций:
- поворотные;
- винтовые;
- прямые.
Для всех представленных видов может быть разработан индивидуальный дизайн перил, ограждений, балясин. Заказчик может представить свое видение каждого элемента, и мастера воплотят в жизнь все задумки клиента. Такая лестница, установленная в доме, будет неповторимой, сделанной в единственном экземпляре, эксклюзивным изделием, которым можно будет гордиться.
Лестницы на металлическом каркасе: основные виды
Межэтажная лестница может быть разной конструкции, но существует три самых популярных типа:
- Марш. Это стандартно выполненная конструкция. Ее ступени расположены обычно по прямой.
- Комбинированные конструкции. Они сочетают в себе несколько разных решений. Их можно сделать спиральными или прямыми, бывают практически любой формы и размера.
- Винтовая. Бывает круговая и полуоборотная, выполняется на гнутых косоурах или вертикальной опоре.
Для того, чтобы определиться, какую конструкцию лучше всего выбрать, нужно проконсультироваться со специалистами компании-производителя. Они знают все особенности конкретных моделей и помогут сделать правильный выбор.
Способы сборки лестниц
Чтобы в доме было удобно перемещаться между этажами можно заказать лестницу, собранную при помощи сварки или болтов, анкеров. Ступени для таких лестниц могут быть выполнены из металла, стекла, дерева. Для сварки готового изделия используются профилированные трубы, швеллер, листы металла, уголки, порезанные по определенному размеру.
Сборная лестничная клетка состоит из набора заранее сваренных элементов конструкции. Они обработаны краской и готовы к использованию.
Плюс такой лестницы заключается в том, что из любого наполнения можно собрать разные по форме марши. Крепкий и очень надежный металлокаркас прослужит несколько десятков лет, не нуждаясь в обслуживании, покраске и ремонте. Отделочные деревянные элементы возможно быстро заменять на новые частично или полностью, таким образом изменив дизайн.
Лестничные каркасы могут быть двух типов: открытые и закрытые.
Открытые лестницы предполагают аккуратное выполнение всех соединений, их тщательную обработку, так как они будут видны. Ступени в таком случае украшаются дорогой древесиной, буком или дубом. Отделочные материалы крепятся поверх каркаса, но в таком случае поддерживающие элементы будут оставаться на виду.
Закрытые лестничные конструкции металлические предполагают наличие дополнительной обшивки для любых конструктивных элементов. Отделке подлежат косоуры, ступени, которые облагораживаются разного рода металлом, деревом. Какой тип лестницы выбрать, чаще всего зависит от личных пожеланий заказчика или от особенностей объекта.
Что еще нужно знать о лестницах с металлическим каркасом?
- Чтобы на ступеньках не скользила нога, они обшиваются специальным материалом.
- Если уклон лестницы в доме достигает 40 градусов и более, то в таком случае рекомендуется спроектировать лестницу называемую «утиный шаг». По такой конструкции можно передвигаться, ставя одновременно только одну ногу на ступеньку. К такому типу подъема быстро привыкаешь.
- Винтовые лестничные конструкции делаются из труб разного диаметра. Одна из них используется для создания центральной опоры, вторая для монтажа ступенек. Необходимо, чтобы скелет такой лестницы был тщательно выверен при сборке.
- Можно разработать металлический каркас и для установки в эркере. Ограждения для таких лестниц обычно кованые, сделанные по индивидуальному дизайну. Конструкция может быть П- или Г-образной. Ступени чаще всего забежные, часто делаются межмаршевые полуплощадки.
- Можно заказать изготовление П-образной лестницы с поворотом в 180 градусов, с четверть-площадкой и забегом. Изделия с подъемом на два этажа отличаются прочностью и надежностью, удобством перемещения и приятным внешним видом.
Заказывая любой вид лестницы на металлическом каркасе у профессионалов, клиенты могут быть полностью уверены в ее высоком качестве, соразмерности и правильности каждого элемента. Такое изделие гарантированно прослужит десятки лет, им будет удобно пользоваться.
Расчет металлического каркаса лестницы своими руками
Содержание
Введение
Какие лестницы можно будет рассчитать по этой методике?
Три самых важных размера при расчете конструкции лестницы
Высота
Длина
Ширина
Четыре основных шага при расчете металлического каркаса лестницы
Шаг первый
Шаг второй
Шаг третий
Шаг четвертый
Бонус
Эта статья будет полезна тем, кто хочет рассчитать лестницу с 1 на 2 этаж в таунхаусе и коттедже. Не важно, сами Вы будете изготавливать и устанавливать лестницу или заказывать в компании, но очень важно, чтобы Вы могли быть уверены, что это самая идеальная и удобная лестница.
В конце статьи Вы узнаете какое количество ступеней Вам нужно, какие размеры у ступеней будут, какая будет Высота каждой ступени, межэтажная площадка у вас будет или забежные ступени. Этот расчет будет являться техническим заданием по лестнице.
Кстати, отвечу на вопрос: «Кто я такой, чтобы вас учить расчету лестниц?»
Я тот человек, который за 2017 год установил 410 лестниц. Конечно, я не делаю все своими руками и у меня есть своя команда. Но, думаю, что факта изготовления и установки 410 лестниц достаточно, чтобы Вы смогли дочитать эту статью до конца.
Почему я решил сделать эту статью? Когда я только начал заниматься лестницами на металлическом каркасе, я весь интернет перерыл в поисках полезного контента по расчету лестниц, но его чертовски мало. А тот, что полезен, имеет существенный минус в том, что он сложнодоступный для обычного человека и понятен только для строителя. Я же не обладал строительным образованием, поэтому приходилось учиться на своих ошибках. Спустя два года, когда начал писать эту статью, я опять перерыл весь интернет, ну может быть не весь русскоязычный контент в поисковиках, но точно весь контент на ютубе на эту тему. Убедившись, что действительно полезного видео и статей нет, настолько полезного, чтобы обычный человек мог воспользоваться этим, я решил его создать.
Перейдем к делу!
Все лестницы (бетонные, деревянные, на металлическом каркасе) рассчитываются одинаково.
Конечно, есть очень много технических нюансов в каждом виде лестниц, но они не влияют на расчет лестницы.
Для того, чтобы мы с Вами разговаривали на одном языке и об одном и том же, посмотрите фотографии тех лестниц, которые можно рассчитать после прочтения данной статьи.
А теперь, чтобы укрепить Ваше понимание, что этот расчет подходит для Вашего дома или дачи, посмотрите фото домов, куда можно устанавливать такие лестницы.
Забегу вперед и скажу, что не каждый после прочтения статьи сможет провести
Металлическая лестница в дом на второй этаж своими руками. Пошаговая инструкция
Содержание
Шаг 1. Необходимый инструмент и обзор лестничного проема.
Шаг 2. Начинаем изготавливать металлическую лестницу в дом на второй этаж.
Шаг 3. Завершение изготовления металлокаркаса.
Шаг 4. Начинаем обшивать деревом. Как обшить лестницу на металлокаркасе.
Шаг 5. Устанавливаем ступени и подступенники на каркас металлической лестницы.
Шаг 6. Установка балясин и поручня.Как правильно крепить балясины к лестнице.
Шаг 7. Покрытие байцем и лаком.
Введение
Добрый день! Вероятнее всего, вы нашли эту статью, потому что хотели узнать, как сделать металлическую лестницу на второй этаж. И перед вами не обычная статья, а подробная инструкция, написанная опытным специалистом по лестницам, которая поможет вам осуществить монтаж металлической лестницы самостоятельно — от расчета и составления проекта, до финальной покраски. Перед тем как приступить к этой статье, вот, посмотрите на фото лестниц, которые можно сделать с помощью данной пошаговой инструкции. Точнее конечный вариант лестницы может быть именно такой как на картинке, но мы с вами будем делать металлический каркас лестницы.
Для того, чтобы можно было самостоятельно выполнить все работы, понадобится расчет лестницы. Если он у вас есть, отлично! Читаем дальше статью и пропускаем следующее видео, если его нет, то смотрим видео, делаем замеры и расчет лестницы и после этого вы только сможете приступить к изготовлению металлического каркаса лестницы на второй этаж.
В общем, читайте дальше эту статью и можете быть уверенными что вы сделаете лестницу самостоятельно если у вас есть:
минимум — расчет лестницы на бумаге, где вид лестницы указан сверху
максимум — сначала делаете расчет лестницы, а потом делаете проект лестницы
Если пока нет расчета, нет проекта, то тоже можете читать эту статью для общего ознакомления с тем что вам нужно будет сделать, но знайте, что какие-то нюансы вам будут неизвестны (к примеру: вам будет не понятно почему именно такие размеры у косоуров, откуда у меня уже готовые элементы забежных ступеней, которые я только приставляю, прихватываю сваркой и они заходят “как по маслу” и т.д.)
Если вам удобнее не смотреть видео, а читать то можете прочитать статью на эту же тему.
Шаг 1. Необходимый инструмент и обзор лестничного проема.
Для того, чтобы смонтировать металлическую лестницу на второй этаж дома нам понадобится определенный набор инструментов. Для выполнения этих работ на профессиональном уровне требуются более продвинутые инструменты, которые представлены на рис. 1 справа. Но поскольку данная статья написана для тех, кого вряд ли можно отнести к профи в строительном деле, то более подробно остановимся на том списке, инструме
Лестницы на второй этаж на металлическом каркасе: в чем преимущества?
Ссылка на статью успешно отправлена!
Отправим материал вам на e-mail
Вот вы и построили собственный дом, но внутренних работ будет еще очень много, особенно если жилище двухэтажное. Одним из важных моментов при его обустройстве, является наличие лестницы на второй этаж. Вариантов ее монтажа и типовых проектов много, но самым надежным вариантом считаются лестницы на второй этаж на металлическом каркасе. Какие имеются схемы и как их реализовать на практике для создания надежной конструкции мы и поведаем.
Лестница в доме
Содержание статьи
Видео: лестница на металлическом каркасе
Почему металлический каркас?
Лестницы на второй этаж на металлическом каркасе имею массу преимуществ, среди них:
- Надежность;
- Прочность;
- Широкие возможности для украшения, в том числе большими ступенями и другим декором любого веса.
- Долговечность.
Но выбрать, а уже тем более установить такую лестницу, не так уж и легко и нужно иметь предоставление он разнообразии типовых схем размещения и других важных деталях.
Нестандартная лестница на второй этаж
Типовые конструкции
Так как лестницы в домах используются давно, есть разнообразные их конструкции, к ним относятся:
- Маршевая – эта металлическая опора имеет в своем составе уголки и швеллера. Из последних сваривается каркас, а на них крепятся ступени из уголков. Если запланирована одномаршевая лестница, то допускается использование опорных лаг, они устанавливаются конусообразно. При выборе данного конструктивного решения, следите за параллельностью ступеней к полу.

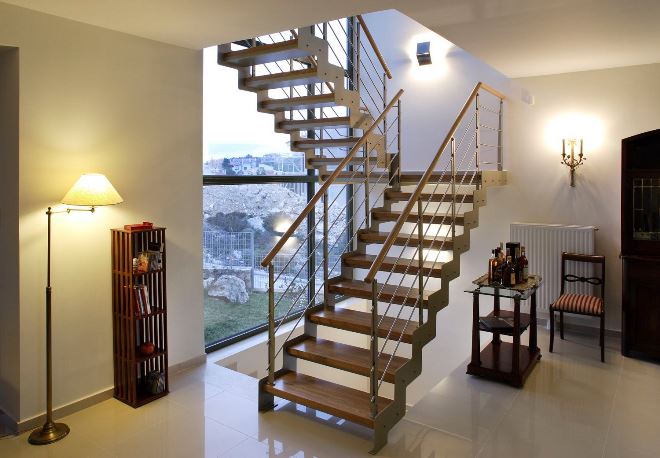

Маршевая лестница
- На косоурах. Косоур – это опора, которая находится под ступенями, она может быть в двух вариантах – это двойная и одинарная. Первая конструкция размещается с двух сторон лестницы, а ступенька опирается на две точки: один косоур, швеллер или двутавр. Он размещается по средине конструкции, на него закрепляются металлические пластины, на которые в свою очередь монтируются ступени.

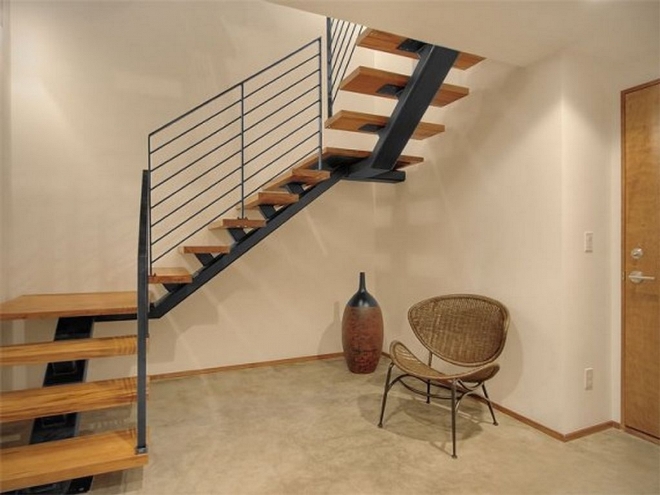

Лестница на косоуре в доме
- На тетивах – то есть на опоре, которая находится сбоку от ступеней.
- Винтовая – такие используются, когда нет возможности установить полноценную лестницу. Роль опоры играет металлический столб в центральной части, вокруг которого монтируются веслообразные ступени. Такой тип лестницы однозначно не пройдет, если в доме пожилые люди или маленькие дети.
Статья по теме:
Требования
Изготовление лестницы на второй этаж на металлическом каркасе дело трудоемкое и требует выполнения определенных правил. И это не спроста, ведь от качества и удобства ее будет зависеть безопасность перемещения и комфорт прохода с первого этажа на второй. К таким правилам относятся:
- Ширина лестничного проема – 90 см;
- Уклон марша должен быть постоянным, величины углов наклона представлены в таблице ниже;
- Самой удобной высотой ступени считается интервал от 14 до 18 см;
- Глубина каждой не больше 27 см;
- Если на лестнице предусмотрено ограждение, то необходимо, чтобы оно выдерживало нагрузку не менее 100 кг;
- Расстояние между стойками – 15 см, и это максимум.
| Ширина | Высота | Уклон марша |
| 40 см | 10 см | 14⁰ |
| 38 см | 11 см | 16⁰ |
| 36 см | 12 см | 18⁰ |
| 34 см | 13 см | 21⁰ |
| 30 см | 15 см | 26⁰ |
| 28 см | 16 см | 29⁰ |
| 26 см | 17 см | 33⁰ |
| 24 см | 18 см | 37⁰ |
| 22 см | 19 см | 40⁰ |
Cхема расчета удобной лестницы
Расчет каркаса
Лестницы на второй этаж на металлическом каркасе требуют тщательных расчетов. Качество проекта – это половина дела, и ему нужно уделить пристальное внимание. То, что важно учитывать при проектировании, так это конструкция каркаса, метод крепления его и каждого его элемента, размер маршей, проема между этажами, высоту ступеней и их ширину, необходимые материалы.
Про возможные вариации конструкции мы уже поняли, что касается проема, то он имеет прямую зависимость от высоты потолков и крутизны лестницы. Высота ступеней может быть разной, общепринятой считается от 14 до 18, но ее рассчитывать придется в натуре, как и их количество. Это можно сделать, разделив длину конструкции на высоту ступеней.
Когда вы получили все данные, необходимо зарисовать конструкцию на листе бумаги где обозначить все размеры и габариты, это поможет вам при сваривании каркаса и его компонентов.
Подготовка
Прежде чем приступить к работе, нужно подготовить все необходимые инструменты и оборудование. Сварочные работы следует проводить в специальной одежде и перчатках, чтобы не травмироваться. Кончено же нужен ручной инвертор и электроды, а также защитная маска. Нужна также болгарка с отрезными дисками и для шлифовки, дрель и сверла по металлу. Также придется к месту надежный металлический стол, струбцины, тиски, рулетка, угольник и карандаш. Предварительно нужно сделать все замеры и разрезать материалы на необходимые части.
Каркас для маршевой лестницы
Опоры
В самом начале нужно сделать опоры, в зависимости от выбранного типа конструкции они могут быть разными:
- Металлические косоуры, которые вырезаны из плотного листа металла – это и будет каркас;
- Ступенчатые тетивы – металлические швеллера свариваются один с другим, тем самым на выходе получается ступенчатая тетива;
- Кобылки – основой является швеллер, к которому привариваются кобылки для ступеней;
- С центральной опорой. Лучший вариант – это с использованием металлической трубы.
Опоры для разных типов лестниц
Процесс
Вооружившись указанными выше инструментами, нужно сваривать конструкции в соответствии с проектом. Проверяйте параллельности размещения элементов, на которые будут монтироваться ступени (опоры). Хорошо если у вас будет помощник с соответствующей экипировкой, так как некоторые элементы самостоятельно приварить сложно. К примеру, косоуры под прямым углом. Преимуществом изготовления каркаса своими руками, является возможность творения любой конфигурации и оперативно ее изменять.
Процесс монтажа лестницы на одном косоуре
Безопасность металла
Так как металлический каркас лестницы на второй этаж в доме может подвергаться негативным воздействиям, то его необходимо покрыть специальным антикоррозийным составом. Предварительно его нужно обезжирить и прогрунтовать, потом покрыть защитным составом, после его высыхания специальной краской.
Выводы
Металлический каркас лестницы – это красиво, надежно и долговечно, но только при условии правильного монтажа. Сварка это дело не для новичков, и не имея представления о том, как нужно работать, лучше за такое задание не браться и довериться профессионалам.
Видео: установка лестницы на металлическом каркасе
Экономьте время: отборные статьи каждую неделю по почте
Лестницы на металлическом каркасе на второй этаж своими руками
Лестницы, каркас которых изготовлен из металла, по праву считаются самыми прочными и надежными. Ошибочно думать, что конструкции из металла выглядят грубовато, стоит их украсить коваными элементами, и она станет украшением любого интерьера. Благодаря тому, что металл в каркасе конструкции может выдерживать большие массы, то саму лестницу можно оборудовать большими и изысканными ступенями, перилами или другими элементами декора.
Для того чтобы правильно сделать выбор лестницы на второй этаж в свой дом, необходимо ориентироваться в их разновидностях, уметь правильно рассчитать необходимые размеры. А если вы захотите соорудить такую лестницу самостоятельно, то приложенная инструкция к работе поможет в этом. Здесь доступно описано и продемонстрированы фото, где четко показано, что должна сделать рука мастера и какими методами следует проводить монтажные работы.
Существующие каркасы лестниц из металла
- Маршевые. Для ее изготовления понадобятся швеллеры, которые свариваются в раму и уголки для боковых граней. Ступени можно сварить из тех же уголков, приваривая на полученную раму из швеллеров.
- Если лестница будет одномаршевой, то для изготовления можно использовать опорные лаги, которые устанавливаются конусообразно. К этим балкам привариваются ступеньки из уголка. У такой конструкции нужно следить, чтобы все ступени находились четко параллельно полу. Если вы ходите придать оригинальности одномаршевым конструкциям, то можно сделать небольшие промежуточные площадки, которые будут крепиться к стенам.
- Простая. Такой вид металлической лестницы строится как временный объект. Для него достаточно взять швеллер, перевернуть его на ребро, и приварить прутья из арматуры в качестве ступенек.
- Винтовая лестница. Для того вида нужно заготовить трубу достаточной длины, она будет выполнять роль центральной трубы. Обязательно должна использоваться труба большого диаметра, так как к ней будут привариваться крепления под ступеньки – гильзы.

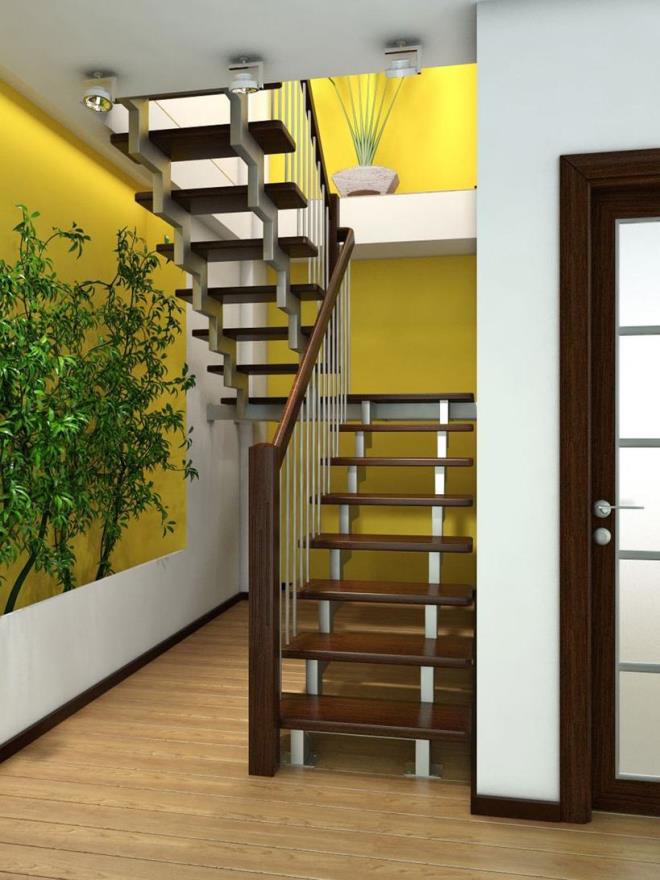

- Конструкция на одной тетиве. Чтобы смонтировать такую лестницу, необходимо заготовить сварную трубу 80*80 мм. К ней будут фиксироваться косоуры. Первым шагом станет отрезание трубы необходимого размера, которая и будет тетевой. К этому куску трубы привариваются косоуры под прямым углом, на расстояние человеческого шага. Косоуры должны быть таких размеров, чтобы тетива свободно монтировалась в проем к горизонтальной площадке под ступени. Когда конструкция готова, то можно крепить перила.
- Лестница со ступенями в «утиный шаг». Такая конструкция подходит в домах, где невозможно разместить лестницу с уклоном менее 40 градусов. Эта лестница имеет круглую форму, а ступени устанавливаются перекрестным образом и имеют веслообразную форму. Такая лестница не пойдет для передвижения людей пожилого возраста и маленьких детей, так как на одну ступень можно ставить только одну ногу.
Отсюда и название лестницы «утиная», так как, ставя только одну ногу на ступень, вы перекатываетесь другой на следующую. Этот процесс и напоминает движение утки. Такой каркас лестницы из металла не очень удобен, но чрезвычайно надежен и долгосрочен в функционировании. Предоставляется фото такой конструкции.
Данные металлические конструкции должны располагаться строго перпендикулярно, не допускается никаких перекосов или люфтов. Если используемая труба недостаточного диаметра, то можно использовать кругообразные прутики, которые будут накручиваться на центральную трубу. Для изготовления ступеней можно заготовить кондуктор, который позволить сварить все ступени одинакового размера. Обязательно все ступени во время монтажа устанавливаются под нужным углом, фиксируются специальными стойками, которые свариваются между собой.
Такая лестница должна иметь основательную фиксацию. Нижний ряд ступеней желательно бетонировать. Строительство каркаса происходит по принципу винтовой лестницы, единственное отличие – ступени. Каждая из них устанавливается отдельно, и закрепляется к своему месту. Выкраивать ступени можно по отдельности каждую, или заготовить кондуктор, что позволит ускорить этот процесс. Так как ступни в этой лестницы нестандартные, то лучше заготовить заранее чертеж, которые поможет избежать большинства ошибок при конструировании и монтаже. Как говориться, каркас — дело тонкое.
Этапы монтажа каркаса металлической лестницы
Строительство каркаса для лестницы – это сложное и трудоемкое дело, особенно для тех, кто сталкивается с такой работой впервые. При выполнении всех работ особое внимание нужно уделить качеству сварочных швов, их надежности. Вы должны помнить, что такие конструкции строятся не на один год, и в случае некачественного изготовления, проживающие в доме могут получать серьезные травмы.
Все работы по монтажу лестницы должны начинаться с составления проекта. Здесь обязательно нужно указать:
- размеры лестницы и всех ее составляющих, количество необходимого строительного материала, его виды и характеристики. Не стоит пренебрегать этим этапом, в дальнейшем вы сможете избежать частых ошибок в просчетах конструкции;
- для конструкции закупаются швеллера, которые соединяются парами. Для ступеней используются уголки либо листовой металл;
- для оснащения и декора можно использовать дерево кованые элементы.
Для всех видов лестниц составлены определенные требования, которых нужно придерживаться во время составления проекта:
- лестничный марш должен иметь ширину в пределах 80 см- 1 м;
- перила не должны быть ниже 90 сантиметров;
- ступень не должна быть выше 20 сантиметров;
- ширина – не более 30 см;
- конструкция должна свободно выдерживать нагрузку в 200 кг, а перила – в 100 кг;
- уклон должен варьироваться в пределах 38-45 градусов;
- нельзя делать расстояние между стеной и конструкцией более 5 сантиметров;
- для удобства эксплуатации и красивого эстетического вида изделия, необходимо тщательно зашлифовывать сварные швы. Для этого можно использовать обычный диск для шлифовки.
Для изготовления каркаса металлической конструкции, необходимо иметь набор специальных инструментов: болгарка, сварочный аппарат, дрель, рулетка, угольник, струбцины для зажима и тиски. Также понадобятся: спецодежда сварщика, диски шлифовальные, сварочные электроды, грунтовка по металлу и антикоррозийное покрытие.
Покрытие конструкций
Особое внимание хочется обратить на антикоррозийное покрытие при изготовлении металлической лестницы своими руками. Следует помнить, что каркасы лестниц из металла могут быть подвержены всевозможным воздействиям, которые приводят к порче материала и всей конструкции. Все этапы работы по обработке будут состоять из обезжиривания, обработки преобразователем ржавчины и сой грунтовки. Обезжирить металл не составит особого труда и не займет много времени. Достаточно взять любую ветошь, смочить ее растворителем и натереть всю конструкцию.
В качестве растворителя могут использоваться уайт-спирит или любой органический растворитель. Когда металл обезжирен, то можно переходит к нанесению преобразователя ржавчины. Оптимальным вариантом станет использование малярной кисти. Когда на металле образуется сульфатный слой, то можно наносить грунтовку. Для грунтования можно применять обычную малярную кисть или пульверизатор. Сам грунт наносится в один слой, и сохнет не менее 24 часов.
Собственная работа — приятно и надежно
Выбирая и конструируя каркас металлической лестницы, необходимо сразу определиться: сколько будет перил у вашей лестницы. Здесь стоит помнить, что для левшей и правшей не подойдет использование перил только с одной стороны. Если у вас в доме проживают и левши и правши, то лучше проектировать лестницы с перилами с двух сторон.
Учитывая, что все металлические изделия на второй этаж несложно сконструировать самому, то эта работа будет под силу каждому, кто захочет проявить себя. Металлический каркас лестницы и другие элементы позволяют создать надёжную конструкцию, которая будет функционировать десятилетиями. Профессионалы говорят, что даже имея огромный опыт работы в этом деле, ошибки все же возникают, поэтому рассчитывайте, замеряйте, перепроверяйте каждый этап работы и тогда ваша лестница будет дарить комфорт и уют в доме.
Лестницы на второй этаж из металла
382 Лестница на второй этаж Фото
Бетонная лестница и лестница, ведущая на второй этаж. Автостоянки
Традиционная классическая елка и бежевое кресло, лестница на второй этаж в гостиной или столовой. В доме
Лестница на второй этаж современного высококлассного дома. Окрашенный желтый
Интерьер квартиры при ремонте, ремонте и строительстве деревянная лестница на второй этаж.
Дом с лестницей на второй этаж. Штаны сохнут. Растут цветы
Лестница на второй этаж дома в Таиланде
Лестница на второй этаж снаружи стены. Лестница на второй этаж снаружи стены
Пассажирский лифт и лестница на второй этаж международного аэропорта Внуково, Москва — июль 2017 года.
Старая лестница на второй этаж. Строения, покрытого сеткой в Санкт-Петербурге, Россия
Межэтажная лестница из ценных пород дерева для дачи. Деревянная лестница на второй этаж. Современная деревянная лестница. С перилами из дерева коричневого цвета
Традиционная классическая елка и бежевое кресло, лестница на второй этаж в гостиной или столовой.В доме
Старая заброшенная жуткая комната усадьбы. Лестница на второй этаж. Усадьба Шумскас — бывшая жилая усадьба в Шумскасе, Вильнюсский район
Пожарная лестница на второй этаж облицованного сайдингом
Пожарная лестница на второй этаж облицованного сайдингом
Пожарная лестница на второй этаж облицованного сайдингом
Деревянная лестница на второй этаж строящегося дома.С деревянными подмостями
Лестница на второй этаж испанского дома Торревьеха.
Уютная гостиная с лестницей на второй этаж, зимний декор с зажженными свечами на ступеньках, окном и котом. Зимние каникулы. Уютная гостиная с лестницей на
Лестница на второй этаж испанского дома Торревьеха. Торревьеха, Испания — 8 мая 2012 года: лестница на второй этаж испанского дома Торревьеха
Лестница на второй этаж испанского дома Торревьеха.Торревьеха, Испания — 8 мая 2012 года: лестница на второй этаж испанского дома Торревьеха
Лестница на второй этаж испанского дома Торревьеха. Торревьеха, Испания — 8 мая 2012 года: лестница на второй этаж испанского дома Торревьеха
Лестница на второй этаж электростанции. Закрытого типа
МОСКВА, АПР.19, 2018: Перспективный вид на металлический эскалатор, ведущий лестницу на второй этаж в выставочном зале Крокус Экспо. Лестница. Шкаф в офис бизнес
Большая уличная лестница, ведущая на второй этаж. Дома
Большая уличная лестница, ведущая на второй этаж. Дома
Большая уличная лестница, ведущая на второй этаж.Дома
Вид сверху на лестничный марш с первого на второй этаж строящегося загородного дома
Зал роскошного ресторана в стиле лофт с лестницей на второй этаж. Деревянный пол, копировальная площадь, без людей
Вид на лестницу из твердых пород дерева на второй этаж. Северо-Запад, США
Белого кирпича Межкомнатные стены с лестницей на второй этаж.
Перспективный вид на металлический эскалатор, ведущий лестницу на второй этаж в выставочном зале «Крокус Экспо». Лестница в офисном бизнесе. Центр
Межэтажная лестница из ценных пород дерева для дачи. Деревянная лестница на второй этаж. Современная деревянная лестница. С перилами из дерева коричневого цвета
Лестница на второй этаж.Деревянная лестница на второй этаж в летнем доме
Домашний интерьер, лестница на второй этаж, акцент на перилах. Интерьер дома, лестница на второй этаж, акцент на перила
Домашний интерьер, лестница на второй этаж, акцент на перилах. Интерьер дома, лестница на второй этаж, акцент на перила
Лестница на второй этаж. Деревянная лестница на второй этаж частного дома
Винтовая лестница в холле ведет в спальню на втором этаже.Лестница, ведущая на второй этаж комнаты общежития в Панаме
.дверь на второй этаж Stock Image
Похожие изображения
Украшенная новогодним декором, лестница ведет на второй этаж к красной двери.
Лестница с ковролином на второй этаж в новом доме TX
Интерьер жилого дома. Лестница на второй этаж крупным планом. Дизайн интерьера дома в классическом стиле
Внешняя металлическая лестница на второй этаж в старом кирпичном доме
Старая заброшенная жуткая усадебная комната.Лестница на второй этаж.
Металлическая лестница, ведущая на второй этаж по внешней стене здания. Пожарная лестница
Вход в холлы 2 этажа
Площадка второго этажа с белыми стенами
Крыльцо с выходом на второй этаж деревянного дома
Девушка вызывает лифт, едет на лифте в офис, торговый центр или бизнес-центр на второй этаж.Рука
Дверь второго уровня
Пустой интерьер прихожей с паркетным полом. Вид на лестницу на второй этаж
Деревянная внутренняя лестница на второй этаж
Темная лестница внутри с лестницей на второй этаж в старинном доме в Украине в городах Днепр
.Лестница на 2 этаж. Образ архитектуры
Похожие изображения
Лестница на 2 этаж
Лестница на 2-й этаж старой ратуши, здание в европейском стиле. Старинный белый деревянный дом был разрушен более
.Металлическая лестница на 2 этаж.
Старая лестница на 2 этаж
Подъезд 2 этажа по винтовой лестнице в доме.Лестница в стиле модерн.
Лестница
Эйфелева башня в Париже
Дверь второго уровня
Фрагмент интерьера усадьбы Ильзенберг
Часть галактики SOHO, Пекин
Лестница из стекла и красного дерева
Торговый центр на Миллениум, лестница
Лестничная клетка Форта Захари Тейлора
Лестница в ресторане
.Изображение лестницы на второй этаж. Образ классический
Похожие изображения
Лестница на 2 этаж
Лестница на 2-й этаж старой ратуши, здание в европейском стиле. Старинный белый деревянный дом был разрушен более
.Металлическая лестница на 2 этаж.
Старая лестница на 2 этаж
Подъезд 2 этажа по винтовой лестнице в доме.Лестница в стиле модерн.
Лестница
Эйфелева башня в Париже
Дверь второго уровня
Фрагмент интерьера усадьбы Ильзенберг
Часть галактики SOHO, Пекин
Лестница из стекла и красного дерева
Торговый центр на Миллениум, лестница
Лестничная клетка Форта Захари Тейлора
Лестница в ресторане
.
